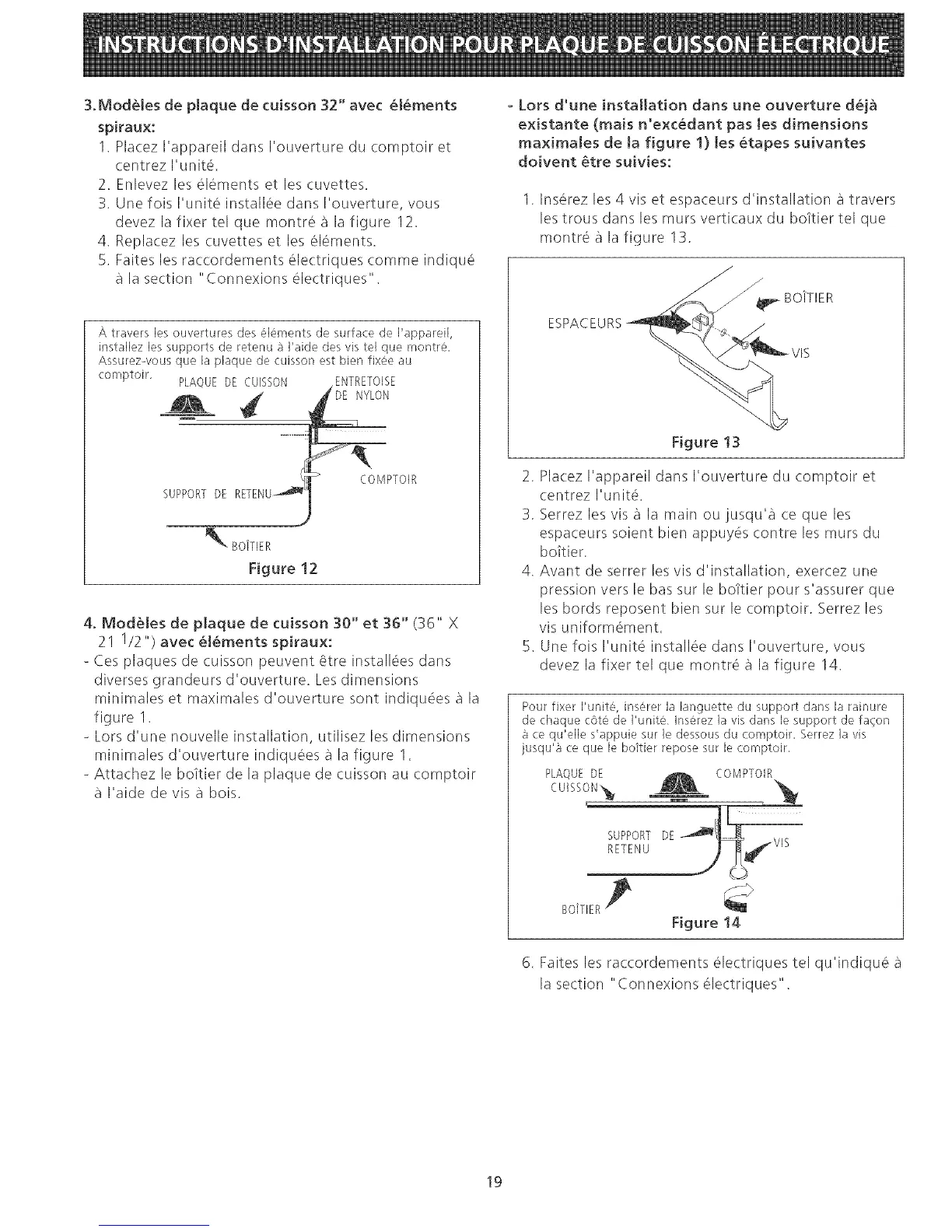

3.IVlod_Jesdeplaquedecuisson32"avec_l_ments
spitaux:
1.PlacezI'appareildansI'ouvertureducomptoiret
centrezI'unit6.
2.Enlevezleselementset lescuvettes.
3.UnefoisI'uniteinstalleedansI'ouverture,vous
devezlafixertel quemontrealafigure12.
4.Replacezlescuvetteset leselements.
5.Faiteslesraccordements61ectriquescommeindiqu6
lasection"Connexionselectriques".
A travers les ouvertures des ¢,ld_mentsde surface de I'appareil,
installez les supports de retenu a I'aide des vis tel que montre,
Assurez-vous que la plaque de cuisson est bien fix_*e au
comptoir, PLAQUEDE CUISSON ENTRETOISE
FDE NYLON
SUPPORTDE
COMPTOIR
Figure 12
4. ModUles de plaque de cuisson 30" et 36" (36" X
21 I/2 ") avec _!_rnents spiraux:
Ces plaques de cuisson peuvent 6tre install6es dans
diverses grandeurs d'ouverture. Lesdimensions
minimales et maximales d'ouverture sont indiqu6es a la
figure I.
Lots d'une nouvelle installation, utilisez les dimensions
minimales d'ouverture indiquees a la figure 1.
Attachez le boitier de la plaque de cuisson au comptoir
I'aide de vis a bois.
- Lots d'une installation darts une ouverture d_j_
existante (mais n'exc@dant pas Jes dimensions
maxirnales de Ja figure 1} Jes @tapes suivantes
doivent @tre suivies:
1. Ins6rez les 4 vis et espaceurs d'installation a travers
lestrous dans les tours verticaux du boitier tel que
montre a la figure 13.
ESPACEURS
./
/
_ BO/TIER
/is
Figure 13
2. Placez I'appareil dans I'ouverture du comptoir et
centrez I'unit6.
3. Serrez les visa la main ou jusqu'a ce que les
espaceurs soient bien appuy6s contre les murs du
boitier.
4. Avant de setter lesvis d'installation, exercez une
pression vers le bas sur le boitier pour s'assurer que
les bords reposent bien sur le comptoir. Serrez les
vis uniform6ment.
5. Une fois I'unite installee dans I'ouverture, vous
devez la fixer tel que montre a la figure 14.
Pour fixer I'unitc:,, inserer la languette du support darts la rainure
dechaquec6tedel'urfite Inserezlavisdanslesupportdefacon
ce qu'elle s'appuie sur le dessous du comptoir. Serrez la vis
jusqu'_ ce que le bottier repose sur le comptoir,
Figure 14
6. Faites les rac(ordements electriques tel qu'indique
la section "Connexions electriques".
19
