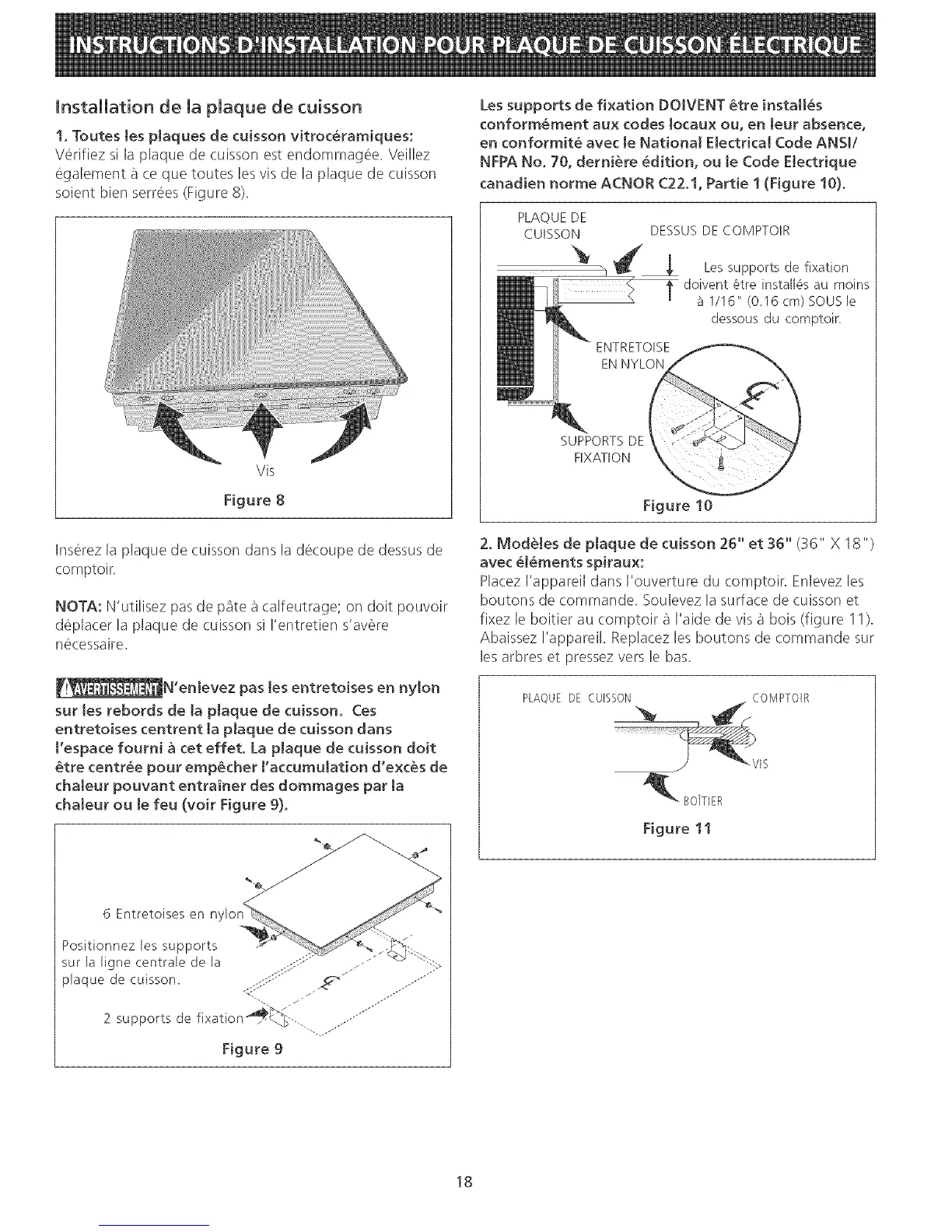

Installation de la plaque de cuisson
1. Toutes tes pJaques de cuisson vitroc_ramiques:
Verifiez si la plaque de cuisson est endommagee, Veillez
egalement ace que toutes les vis de la plaque de cuisson
soient bien serr6es (Figure 8).
Vis
Figure 8
Inserez la plaque de cuisson dans la decoupe de dessusde
comptoir.
NOTA: N'utilisez pas de pate a calfeutrage; on doit pouvoir
deplacer la plaque de cuisson si I'entretien s'av6re
n(_cessaire.
_N'enlevez pas ]es entretoises en nylon
sur [es rebords de [a plaque de cuisson. Ces
entretoises centrent ta plaque de cuisson darts
[°espace foumi g cet effet. La plaque de cuisson doit
_tre centr_e pour emp_cher t'accumulation d°exc6s de
chaleur pouvant entra_ner des dommages par ta
chaleur ou te feu (volt Figure 9).
6 Entretoises en
Positionnez [es supports
sur la [igne centrale de [a ....... /./ .:..>
plaque de cuisson .:::::.. _>_1 .......
2 supports de fixation ...........
Figure 9
Les supports de fixation DOIVENT Ctre install_s
conform_ment aux codes [ocaux ou, en teur absence,
en conformit& avec le National EJectrica[ Code ANSI/
NFPA No. 70, demi&re &dition, ou te Code EJectdque
canadien norme ACNOR C22.1, Pattie I (Figure 10).
PLAQUE DE
CUISSON DESSUSDE COMPTOIR
x, , _ Les supports de fixation
<_ _ doivent _tre install6s au moins
q
/
a 1/16" (016 cm) SOUS[e
dessous du comptoir,
ENTRETOISE
ENNYLON
SUPPORTS DE
FIXATION
Figure 10
2. ModUles de plaque de cuisson 26" et 36" (36" X 18")
avec _[_ments spiraux:
Placez I'appareil dans I'ouverture du comptoir. Enlevez les
boutons de commande. Soulevez la surface de cuisson et
fixez le boitier au comptoir a I'aide de visa bois (figure 11).
Abaissez I'appareil. Replacez les boutons de commande sur
les arbres et pressez vers le has.
PLAQUEDECUBSON COMPTOIR
Figure 11
18
