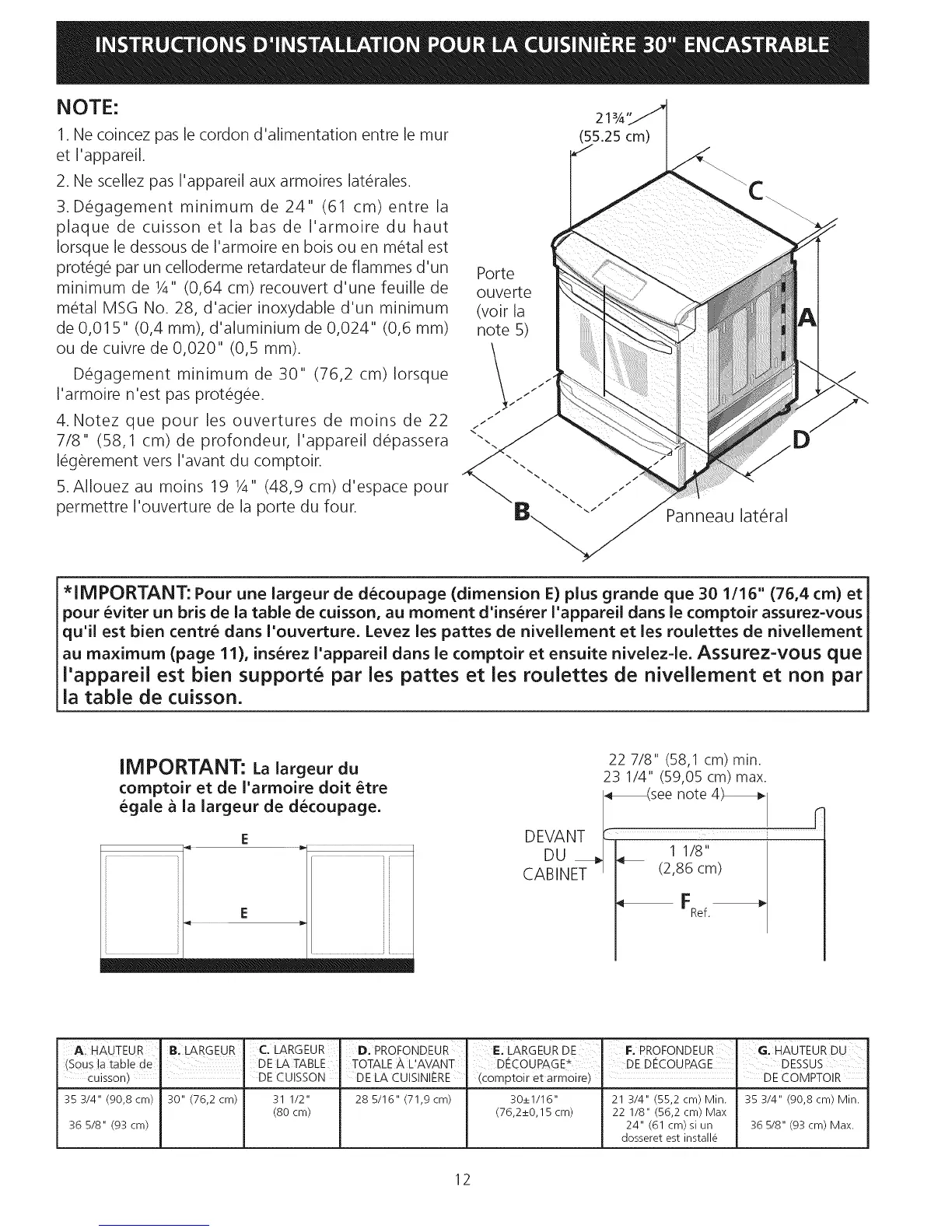

NOTE:
1. Ne coincez pas le cordon d'alimentation entre le mur
et I'appareil.
2. Ne scellez pas I'appareil aux armoires laterales.
3. Degagement minimum de 24" (61 cm) entre la
plaque de cuisson et la bas de I'armoire du haut
Iorsque le dessous de I'armoire en bois ou en metal est
proteg6 par un celloderme retardateur de flammes d'un
minimum de 1A" (0,64 cm) recouvert d'une feuille de
metal MSG No. 28, d'acier inoxydable d'un minimum
de 0,015" (0,4 mm), d'aluminium de 0,024" (0,6 mm)
ou de cuivre de 0,020" (0,5 ram).
Degagement minimum de 30" (76,2 cm)Iorsque
I'armoire n'est pas protegee.
4. Notez que pour les ouvertures de moins de 22
7/8" (58,1 cm) de profondeur, I'appareil depassera
legerement vers I'avant du comptoir.
5. AIIouez au moins 19 1A" (48,9 cm) d'espace pour
permettre I'ouverture de la porte du four.
Porte
ouverte
(voir la
note 5)
21
(55.25 cm)
Panneau lateral
*IMPORTANT: Pour une largeur de d_coupage (dimension E) plus grande que 30 1116" (76,4 cm) et
pour _viter un bris de la table de cuisson, au moment d'ins_rer I'appareil dans le comptoir assurez-vous
qu'il est bien centr_ dans I'ouverture. Levez les pattes de nivellement et les roulettes de nivellement
au maximum (page 11), ins_rez I'appareil dans le comptoir et ensuite nivelez-le. Assurez-vous que
I'appareil est bien support_ par les pattes et les roulettes de nivellernent et non par
la table de cuisson.
IMPORTANT: La largeur du
comptoir et de I'armoire dolt _tre
_gale a la largeur de d_coupage.
,[
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(see note 4)_
CABINET (2,86 cm)
q FRef. _"
F
A: HAUTEUR B: LARGEUR C. LARGEUR D: PROFONDEUR E. LARGEUR DE F. PROFONDEUR, GI HAUTEUR DU
(S0us atablede I I DELATABLE TOTALEA L!AVANT DECOUPAGE DE DEQUPAGE DESSUS
Cuisson) DE CUISSON DE LA CUISINIERE (compt0ir et armoire) DE COMPTOIR
353/4"(90,8cm) 30"(76,2cm) 31 1/2" 285/16"(71,9cm) 30_+1/16" 21 3/4" (55,2 cm) Min. 35 3/4" (90,8 cm) Min.
(80 cm) (76,2_+0,15 cm) 22 1/8" (56,2 cm) Max
36 5/8" (93 cm) 24" (61 cm) si un 36 5/8" (93 cm) Max.
dosseret est installe
12
