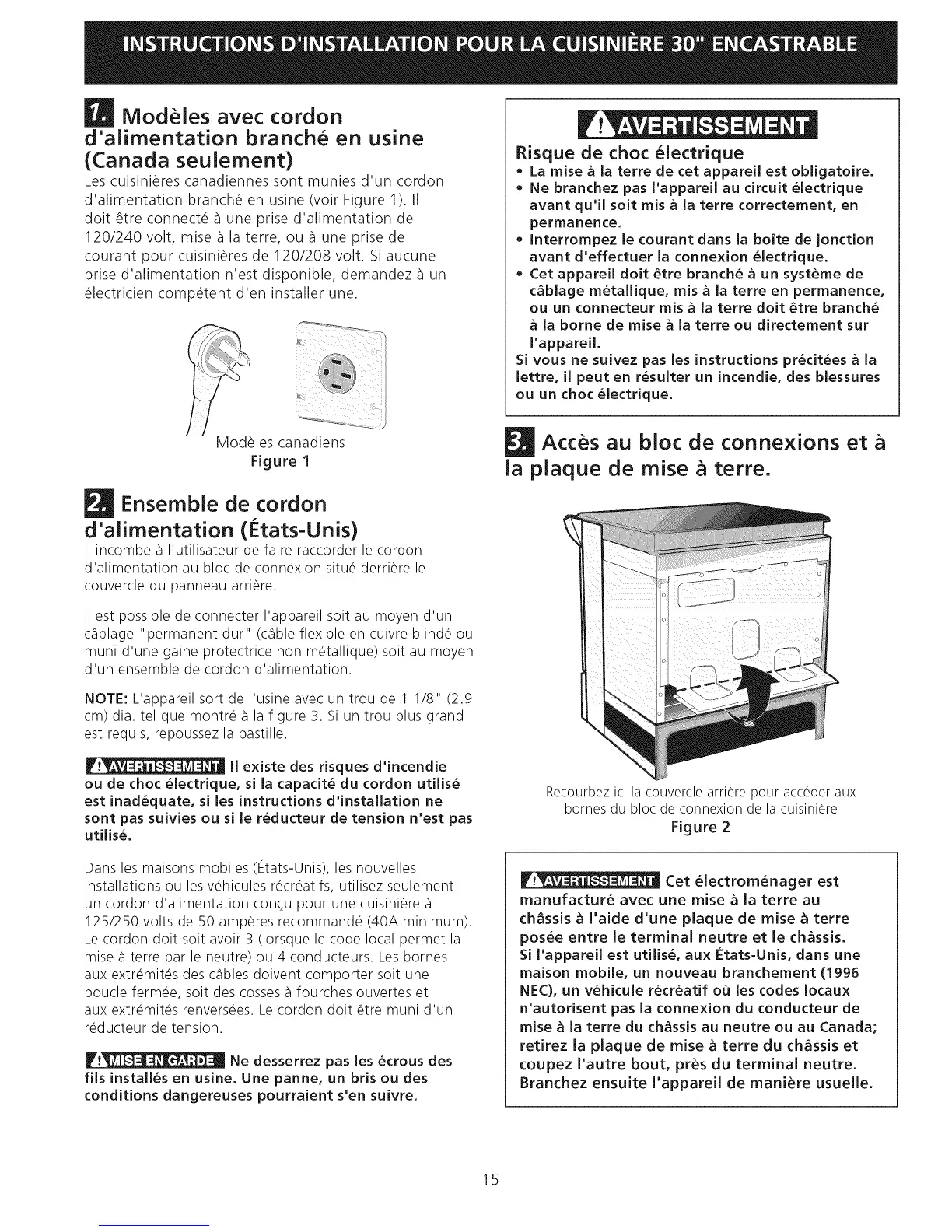

Modeles avec cordon
d'alimentation branche en usine
(Canada seulement)
Les cuisini_res canadiennes sont munies d'un cordon
d'alimentation branch_ en usine (voir Figure 1). II
doit _tre connect_ _ une prise d'alimentation de
120/240 volt, mise _ la terre, ou _ une prise de
courant pour cuisini_res de 120/208 volt. Si aucune
prise d'alimentation n'est disponible, demandez _ un
_lectricien competent d'en installer une.
Risque de choc electrique
• La raise a la terre de cet appareil est obligatoire,
• Ne branchez pas I'appareil au circuit electrique
avant qu'il soit mis a la terre correctement, en
permanence.
• Interrompez le courant dans la bo_te de jonction
avant d'effectuer la connexion electrique,
• Cet appareil doit 6tre branche a un systeme de
c_blage metallique, mis a la terre en permanence,
ou un connecteur mis a la terre doit 6tre branche
la borne de mise a la terre ou directement sur
l'appareH.
Si vous ne suivez pas les instructions precitees & la
lettre, il peut en resulter un incendie, des blessures
ou un choc electrique.
ModUles canadiens
Figure 1
| Ensemble de cordon
d'alimentation (i tats-Unis)
II incombe a I'utilisateur de faire raccorder le cordon
d'alimentation au bloc de connexion situe derriere le
couvercle du panneau arriere.
II est possible de connecter I'appareil soit au moyen d'un
c3blage "permanent dur" (c3ble flexible en cuivre blinde ou
muni d'une gaine protectrice non metallique) soit au moyen
d'un ensemble de cordon d'alimentation.
NOTE: L'appareil sort de I'usine avec un trou de 1 1/8" (2.9
cm) dia. tel que montre a la figure 3. Si un trou plus grand
est requis, repoussez la pastille.
II existe des risques d'incendie
ou de choc electrique, si la capacite du cordon utilise
est inadequate, si les instructions d'instaHation ne
sont pas suivies ou si le reducteur de tension n'est pas
utilise.
Dans les maisons mobiles (Etats-Unis), les nouvelles
installations ou les vehicules recreatifs, utilisez seulement
un cordon d'alimentation con_u pour une cuisiniere
125/250 volts de 50 amperes recommande (40A minimum).
Le cordon doit soit avoir 3 (Iorsque le code local permet la
mise a terre par le neutre) ou 4 conducteurs. Les bornes
aux extremites des c3bles doivent comporter soit une
boucle fermee, soit des cosses a fourches ouvertes et
aux extremites renversees. Le cordon doit _tre muni d'un
reducteur de tension.
Ne desserrez pas les ecrous des
fils installes en usine. Une panne, un bris ou des
conditions dangereuses pourraient s'en suivre.
Acces au bloc de connexions et
la plaque de raise a terre.
Recourbez ici la couvercle arriere pour acceder aux
bornes du bloc de connexion de la cuisiniere
Figure 2
Cet electromenager est
manufacture avec une mise a la terre au
chassis a I'aide d'une plaque de raise a terre
posee entre le terminal neutre et le chassis.
Si I'appareil est utilise, aux letats-Unis, dans une
maison mobile, un nouveau branchement (1996
NEC), un vehicule recreatif ou les codes Iocaux
n'autorisent pas la connexion du conducteur de
raise & la terre du chassis au neutre ou au Canada;
retirez la plaque de raise _ terre du chassis et
coupez I'autre bout, pr6s du terminal neutre.
Branchez ensuite I'appareil de mani6re usuelle.
15
