Outils nécessaires
(Portez des lunettes de sécurité lorsque vous utilisez les outils) :
Pour l’ajustement des pieds de mise à niveau et l’installation
du support anti-renversement :
• Clé à molette ou pince multiprise ordinaire (fi g. a)
• Tournevis à douille de 5/16 po ou tournevis à lame plate (fi g. b)
• Perceuse électrique munie d’une mèche de 1/8 po
(si l’installation est faite dans le béton, utilisez une mèche
à maçonnerie de 3/16 po) (fi g. c)
• Niveau (fi g. d)
Pour le raccord d’alimentation en gaz :
• Clé à molette et clé à tuyau (fi g. a et e)
Pour le réglage de la fl amme du brûleur :
• Tournevis Phillips et petit tournevis à lame plate (fi g. f et g)
Matériel requis :
• Pâte à joint pour tuyau résistant au gaz propane/GPL (fi g. h)
• Robinet d’arrêt manuel sur la conduite d’alimentation en gaz
(fi g. i)
• Conduite fl exible neuve en métal pour appareil électroménager
(1,3 cm [1/2 po] de NPT x 1,9 cm [3/4 po] ou 1,3 cm [1/2 po]
de diam. int.) approuvée par CSA International Étant donné
que les tuyaux rigides empêchent la cuisinière de bouger,
nous recommandons l’utilisation d’une conduite fl exible neuve
(mesurant de 121,9 cm à 152,4 cm [4 pi à 5 pi]) pour chaque
nouvelle installation ou réinstallation (fi g. j).
• Utilisez des raccords-unions évasés neufs
(1/2 po de NPT x 3/4 po ou 1/2 po de DI) (fi g. k).
Matériel fourni avec l’appareil :
• Gabarit pour support anti-renversement (fi g. l)
• Support anti-renversement avec deux vis de montage (fi g. m)

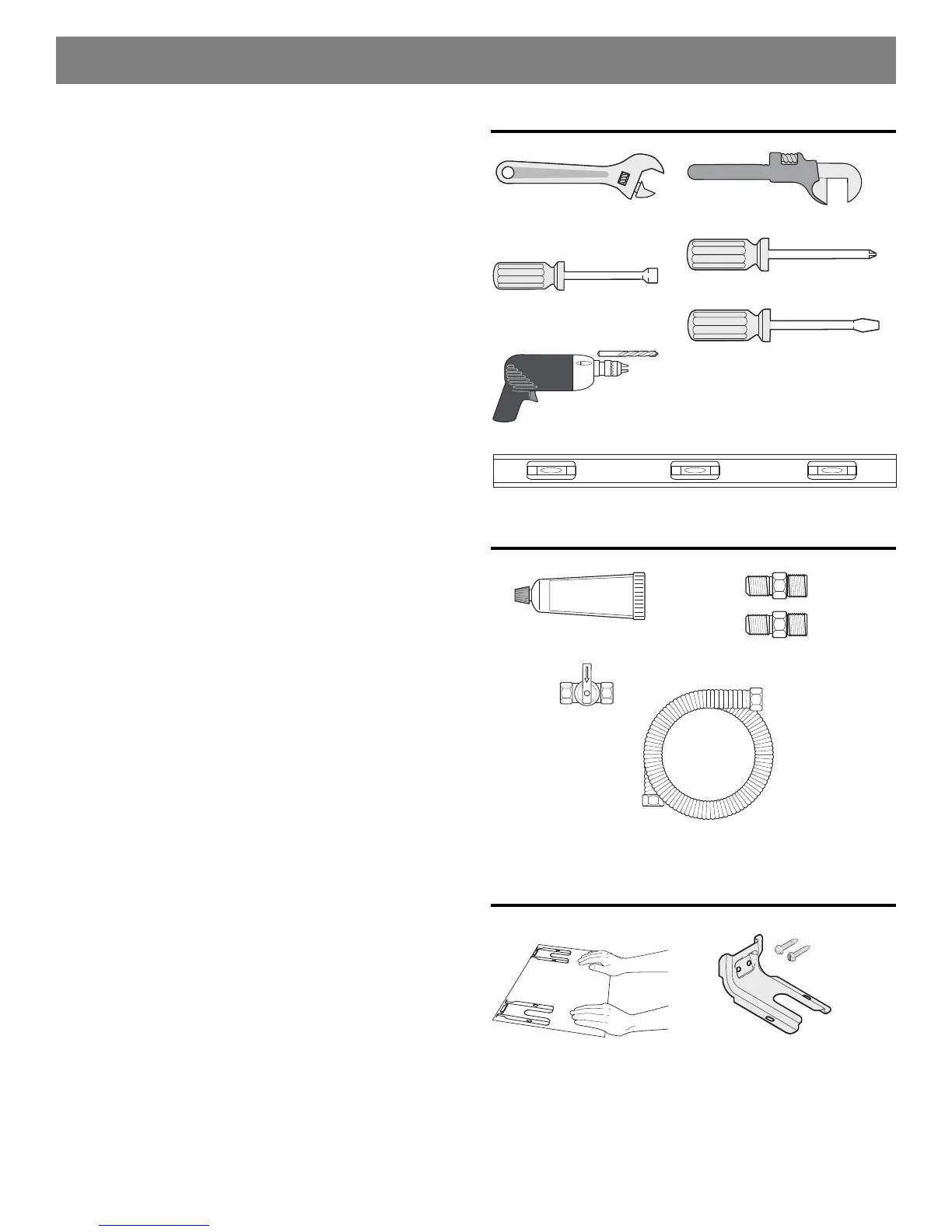

Outils
Fig. f
Matériel
PÂTE À
JOINT
Fig. h
Fig. i
Fig. j
Fig. k
Fig. d
Fig. c
Fig. g
Fig. b
Fig. a
Fig. e
SUPPORT ANTI-
RENVERSEMENT
GABARIT
SUPPORT ANTI-
RENVERSEMENT
SUPPORT ANTI-
RENVERSEMENT
Fig. l
Fig. m
Matériel fourni avec l’appareil
INSTRUCTIONS D’INSTALLATION - CUISINIÈRE À GAZ AUTONOME
