Instrucciones de instalaci6n

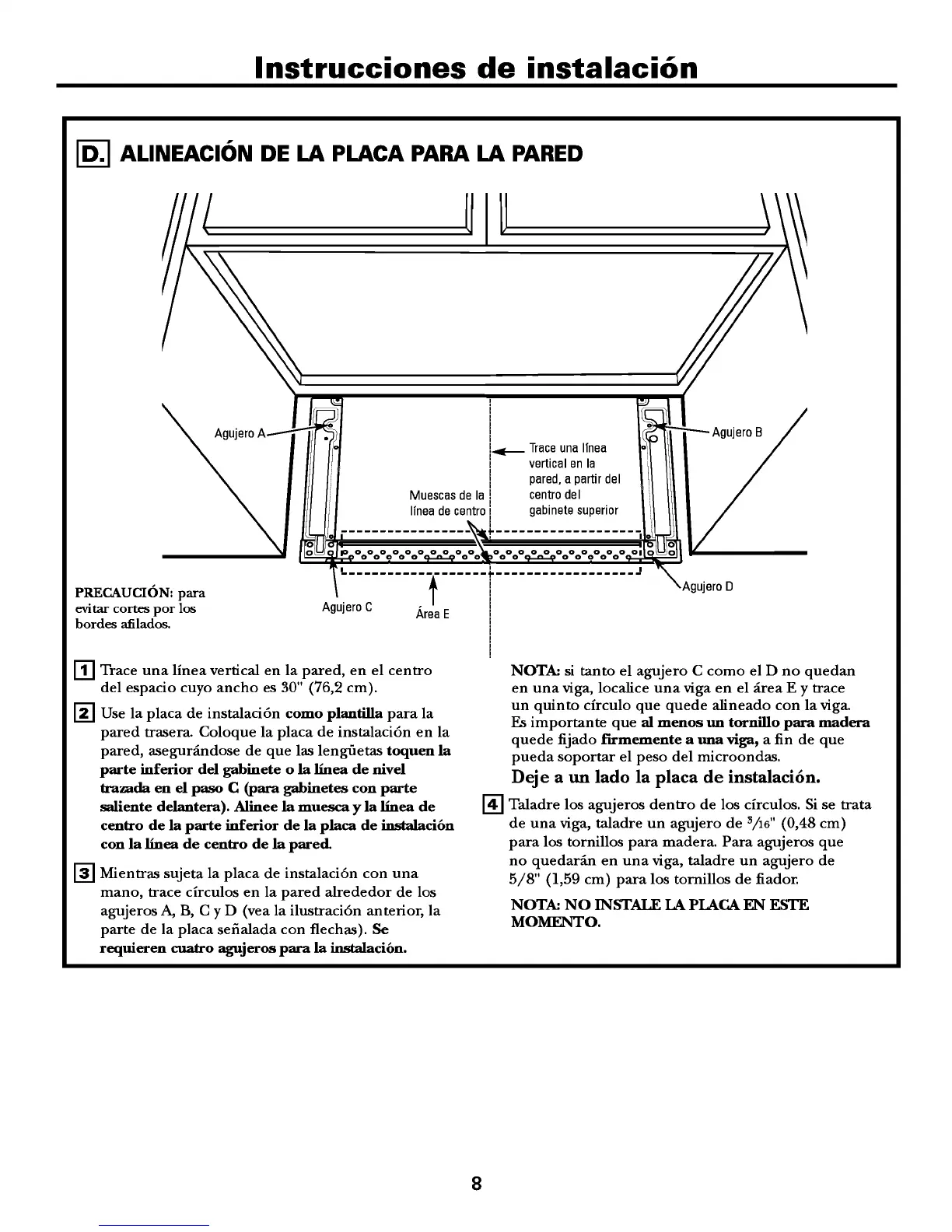

ALINEACION DE LA PLACA PARA LA PARED
I
I
I
I
I
[._._ Traceuna linea
I
vertical en la
I pared,a partirdel
i
Muescasdela [ centr0del
lineadecentr0[ gabinete superior
PRECAUCION: para
evitar cortes por los Agujero C b,rea E
bordes afilados_
['_ Trace una lfnea vertical en la pared, en el centro
del espacio cuyo ancho es 30" (76,2 cm).
[_] Use la placa de instalaci6n como plantilla para la
pared trasera. Coloque la placa de instalaci6n en la
pared, asegurhndose de que las lengfietas toquen la
parte inferior del gabinete o la llnea de nivel
Irazada en el paso C (para gabinetes con parte
saliente delantera). Alinee la muesca y la llnea de
centro de la parte inferior de la placa de instalacibn
con la llnea de centro de la pared.
[_] Mientras sujeta la placa de instalaci6n con una
mano, trace circulos en la pared alrededor de los
agujeros A, B, C y D (vea la ilustraci6n anterior, la
parte de la placa sefialada con flechas). Se
requieren cuatro agujeros para la instalacibn.
I
I
I
I
E
I
I
!
!
AgujeroD
NOTA: si tanto el agujero C como el D no quedan
en una viga, localice una viga en el _irea E y trace
un quinto circulo que quede alineado con la viga.
Es importante que al menos un tornillo para madera
quede fijado rn-memente a una riga, a fin de que
pueda soportar el peso del microondas.
Deje a un lado la placa de instalaci6n.
Taladre los agujeros dentro de los circulos. Si se trata
de una riga, taladre un agujero de _/16" (0,48 cm)
para los tornillos para madera. Para agujeros que
no quedarfiJa en una riga, taladre un agujero de
5/8" (1,59 cm) para los tornillos de fiador.
NOT_ NO INSTALE LA PLACA EN ESTE
MOMENTO.
8
