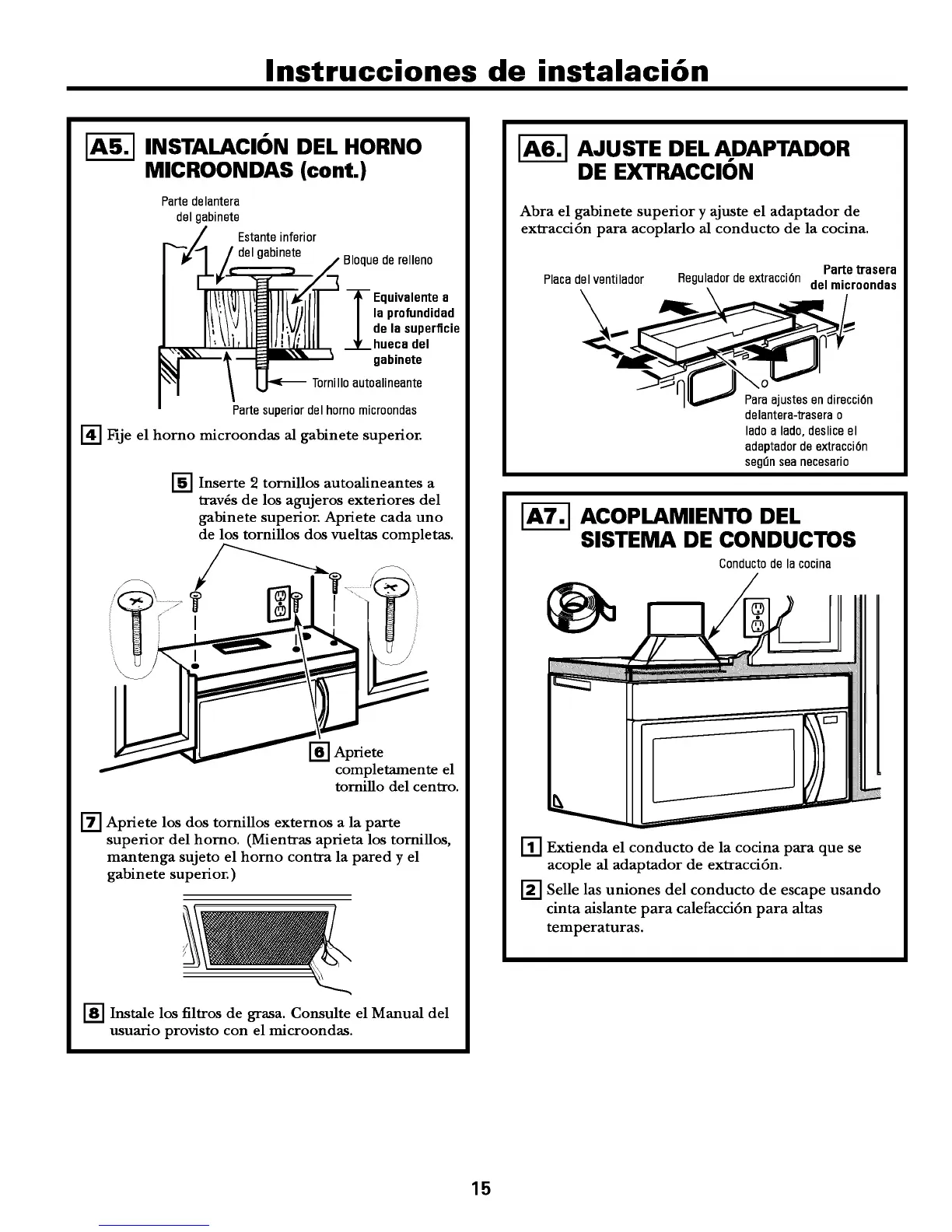

Instrucciones de instalaci6n
_-_ INSTALACION DEL HORNO
MICROONDAS (cont.)
Parte delantera
del gabinete
Estante inferior
del gabinete
Bloque de relleno
--_-- Equivalentea
laprofundidad
de lasuperficie
huecadel
gabinete
Tornillo autoalineante
Partesuperiordelhornomicroondas
[] Fije el horno microondas al
gabinete superior.
r-5] Inserte 2 tornillos autoalineantes a
trav6s de los agujeros exteriores del
gabinete superior. Apriete cada uno
de los torniUos dos vueltas completas.
I
[_] Apriete
completamente el
torniUo del centro.
[] Apriete los dos tornillos externos a la parte
superior del homo, (Mientras aprieta los tornillos,
mantenga sujeto el homo contra la pared y el
gabinete superior.)
[_] Instale los filtros de grasa. Consulte el Manual del
usuario provisto con el microondas.
AJUSTE DEL A.DAPTADOR
DE EXTRACCION
Abra el gabinete superior y ajuste el adaptador de
extracci6n para acoplarlo al conducto de la cocina.
Placa del ventilador
Partetrasera
Reguladordeextracci6n
del microondas
Para ajustes en direcci6n
delantera-1_aserao
lade a lade, deslice el
adaptador de extracci6n
segfln sea necesario
ACOPLAMIENTO DEL
SISTEMA DE CONDUCTOS
Conducto de la cocina
r_ Extienda el conducto de la cocina para que se
acople al adaptador de extracci6n.
r2] Selle las uniones del conducto de escape usando
cinta aislante para calefacci6n para altas
temperaturas.
