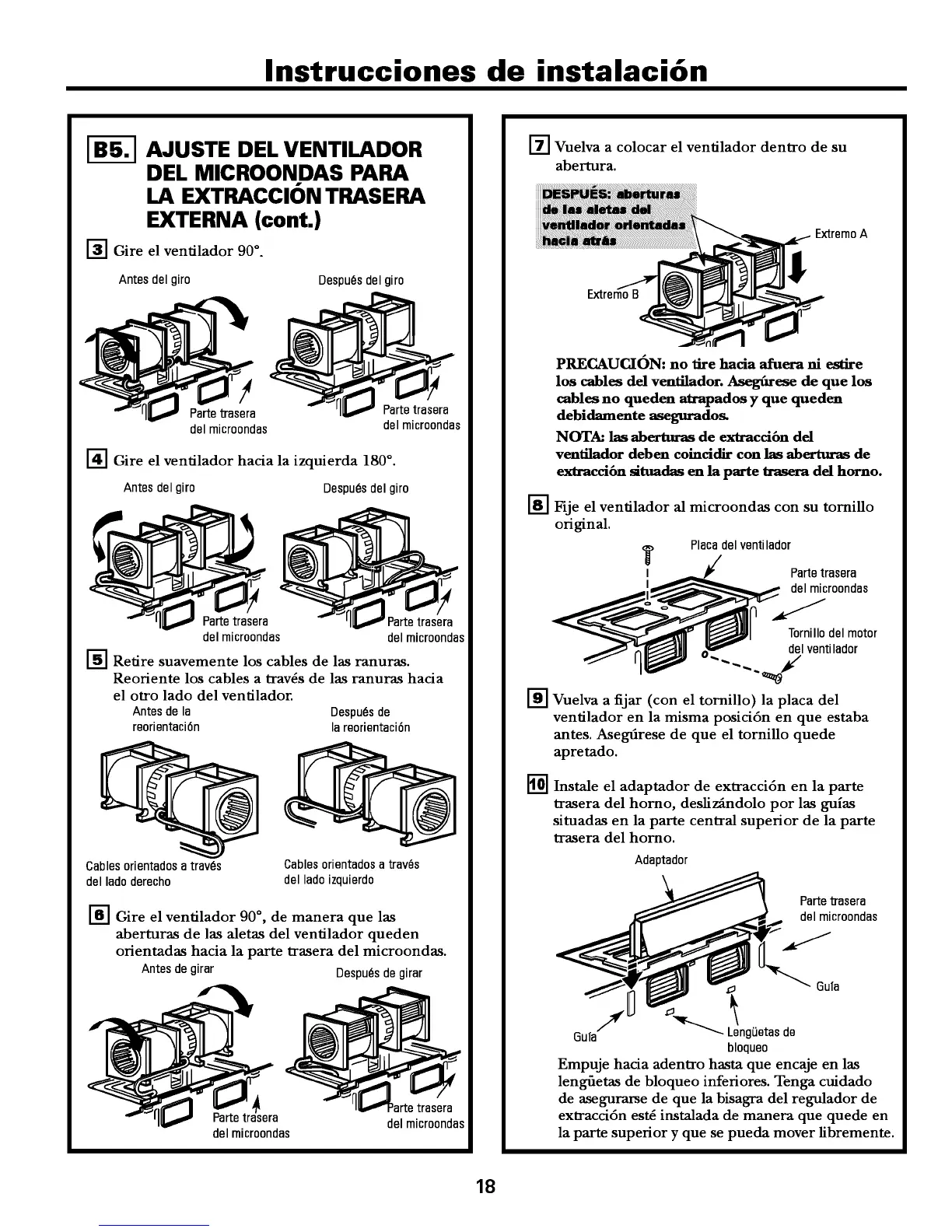

Instrucciones de instalaci6n
AJUSTE DEL VENTILADOR
DEL MICROONDAS PARA
LA EXTRACCION TRASERA
EXTERNA (cont.)
[_] Gire el ventilador 90 °.
Antes del giro Despu_s del giro
ParteITasera
delmicroondas
Partetrasera
delmicroondas
_] Gire el ventilador hacia la izquierda 180 °.
Antes del giro Despu_s del gire
Partetrasera Partetrasera
delmicroondas delmicroondas
[_] Retire suavemente los cables de las ranuras.
Reoriente los cables a trav6s de las ranuras hacia
el otro lado del venfilador.
Antesde la Despu_sde
reorientaci6n lareorientaci6n
Cablesorientadosa travOs
del ladederecho
Cables orientados a trav_s
del lade izquierdo
[_] Gire el ventilador 90 °, de manera que las
aberturas de las aletas del ventilador queden
orientadas hacia la parte trasera del microondas.
Antes degirar Despu_sdegirar
$
del microondas
del microondas
171Vuelva a colocar el ventilador dentro de su
abertura.
PRECAUCI()N: no fire hacia afuera ni estire
los cables del venfilador. Asegfirese de que los
cables no queden atrapados y que queden
debidamente asegurado_
NOTA: las aberturas de extraccibn dd
ventilador deben coincidir con las aberturas de
extracci6n fi_mdas en la parte trasera dd homo.
[E
original.
Fije el ventilador al microondas con su tornillo
Placa del ventilador
I Parte trasera
I del microondas
Tornillodelmotor
delventilador
N Vue]va a fijar (con e] tornil]o) ]a placa de]
vendlador en la misma posid6n en que esmba
antes. Ase_rese de que el torni]]o quede
apretado.
_-_ Instale el adaptador de extracci6n en la parte
trasera del homo, desliz_dolo por las gufas
situadas en la parte central superior de la parte
trasera del homo.
Adaptedor
ParteITasera
delmicroondas
Guta
Lengaetasde
Gufa
bloqueo
Empuje hacia adentro hasta que encaje en las
lengfietas de bloqueo inferiores. Tenga cuidado
de asegurarse de que la bisagra del regulador de
ex_acci6n est6 instalada de manera que quede en
la parte superior y que se pueda mover libremente.
18
