20

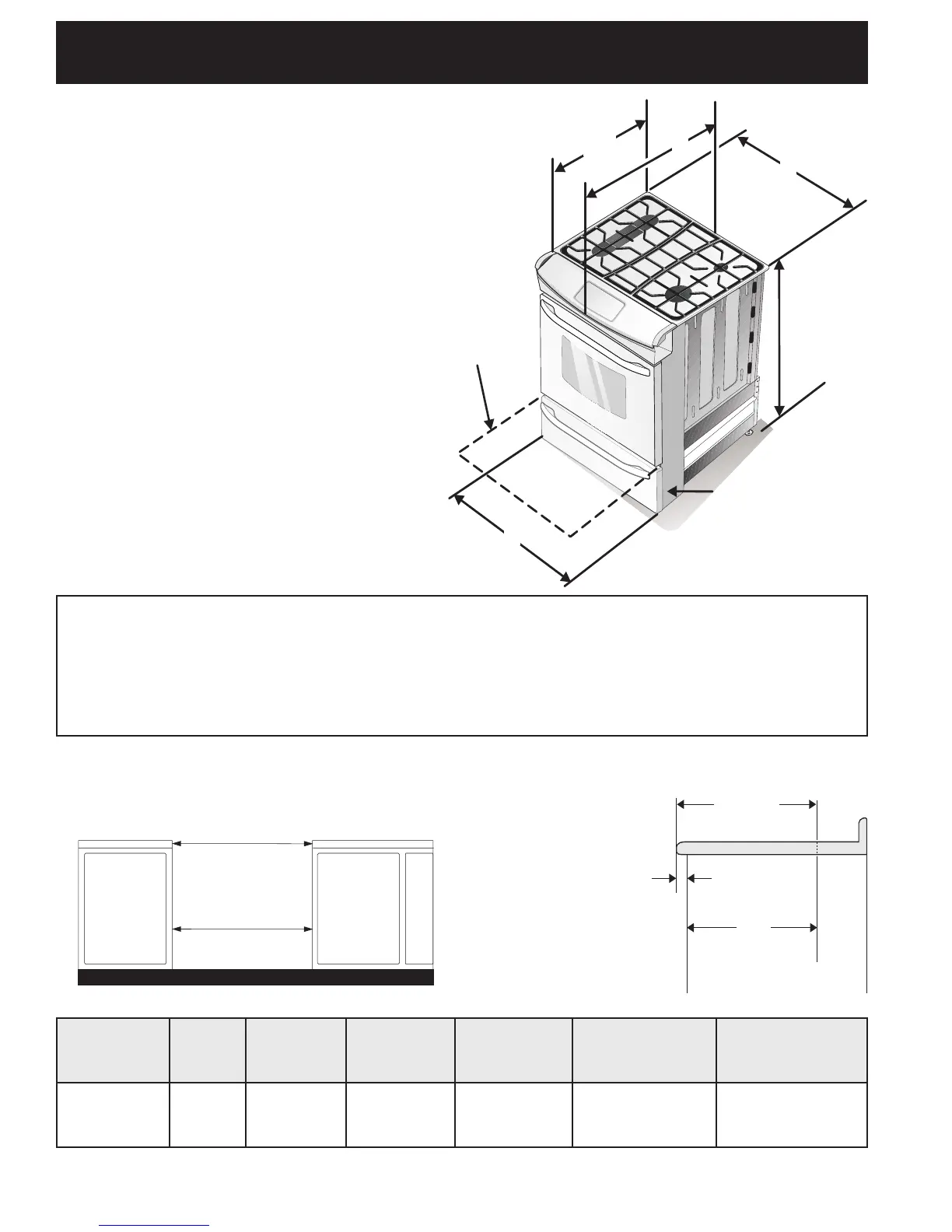

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 30"
(Para Modelos con un Horno Eléctrico y una Estufa a Gas)
21¾”
(55.25 cm)
D
C
A
B
NOTAS:
1. No pellizque el cordón eléctrico o el
conducto exible de gas entre la estufa y la
pared.
2. No selle la estufa a los armarios de lado.
3. Un espacio mínimo de 24" (61 cm) entre
la supercie de la estufa y el fondo del
armario cuando el fondo del armario
de madera o metal está protegido por
no menos de 1/4" (0,64 cm) de madera
resistente al fuego cubierta por una lámina
metálica de MSG, número 28, 0,015" (0,4
mm) de acero inoxidable, 0,024" (0,6 mm)
de aluminio, o 0,02" (0,5 mm) de cobre.
Un espacio mínimo de 30" (76.2 cm)
cuando el armario no está protegido.
4. Para los recortados menos que 22 7/8’’, el
electrodoméstico aparecería ligeramente en
el exterior del armario.
5. Deje por los 19 ¼" (48,9 cm) de espacio
libre para la profundidad de la puerta
cuando esta abierta.
* IMPORTANTE: Para el corte a lo ancho (dimensión E) de más de 30 1/16" (76,4 cm) para evitar
queserompaelvidrio,asegúresequeelartefactoestécentradoenlaaberturadelamesadamientras
lopresiona.Levantelaspatasdenivelaciónhastalaposiciónmáxima;inserteelartefactoenla
mesada y luego nivele. Asegúresedequelaunidadestéapoyadaenlaspatas
de nivelación y no en el vidrio liso.
Panel lateral
Puerta abierta
1 1/8"
(2,86 cm)
PARTE DELANTERA
DEL ARMARIO
F
Ref.
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(nota 4)
IMPORTANTE: Elanchodelacubierta
yelarmariodebedeserigualalanchodel
corte.
E
E
A. ALTURA
(Debajo de la
cubierta)
B.
ANCHURA
C. ANCHURA
DE LA
PLANCHA
DE COCINAR
D.
PROFUNDIDAD
A LA FRENTE
DE LA ESTUFA
E. ANCHURA DE
RECORTADO*
(encima y
armario)
F. PROFUNDIDAD
DE RECORTADO
G. ALTURA DEL
MOSTRADOR
35 7/8" (91,1 cm)
36 5/8" (93 cm)
30"
(76,2 cm)
31 1/2"
(80 cm)
28 5/16"
(71,9 cm)
30±1/16"
(76,2±0,15 cm)
21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. con
un protector trasero.
35 7/8" (91,1 cm) Min.
36 5/8" (93 cm) Max.
Dimensiones de la unidad
