INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30"
À ALIMENTATION MIXTE(Modèlesavecfourélectriqueetplaquedecuissonàgaz)
Auxendroitsoùlescodeslocauxl'interdisent,ou
sivousraccordezàunsystèmeélectriqueàquatre
conducteurs, ne raccordez pas le conducteur de
miseàlaterreduchâssisaulneutre(blanc)dela
boîtedejonction(voirgure6):
1. Débranchez l'alimentation électrique.
2. Enlevez la plaque de mise à la terre de la borne
centrale du bloc de connexion et du châssis de
l'appareil. Conservez la vis de mise à la terre.
3. Dans la boîte de jonction:
a) Reliez le l blanc du câble de l'appareil au l
neutre (blanc) du câble d'alimentation.
b) Reliez les deux ls noirs ensemble.
c) Reliez les deux ls rouges ensemble.
d) Reliez le l de cuivre ou dénudé du câble de
l'appareil au l de cuivre ou dénudé du câble
d'alimentation.
Connexionsélectriquesausystème
électriquedelarésidence
L'appareil doit être raccordé directement au disjoncteur
ou au compartiment de fusibles au moyen d'un
câble exible en cuivre, blindé ou muni d'une gaine
protectrice non métallique (avec l de mise à la terre).
Un des connecteurs homologués UL doit être xé à
chaque extrémité du câble d'alimentation (à l'appareil
et à la boîte de jonction). Les grosseurs des ls (len
cuivreseulement) et des raccordements doivent se
conformer à la capacité de l'appareil.
Si les codes locaux permettent le raccordement
duconducteurdemiseàlaterreduchâssisaul
neutre(blanc)delaboîtedejonction(voirgure5):
1. Débranchez l'alimentation.
2. Enlevez la plaque de mise à la terre de la borne
centrale du bloc de connexion et du châssis de
l'appareil. Conservez la vis de mise à la terre.
3. Dans la boîte de jonction:
a) Reliez ensemble, le l blanc, le l vert (dénudé)
de l'appareil et le l neutre (blanc) du câble
d'alimentation.
b) Reliez ensemble les deux ls noirs.
c) Reliez ensemble les deux ls rouges.

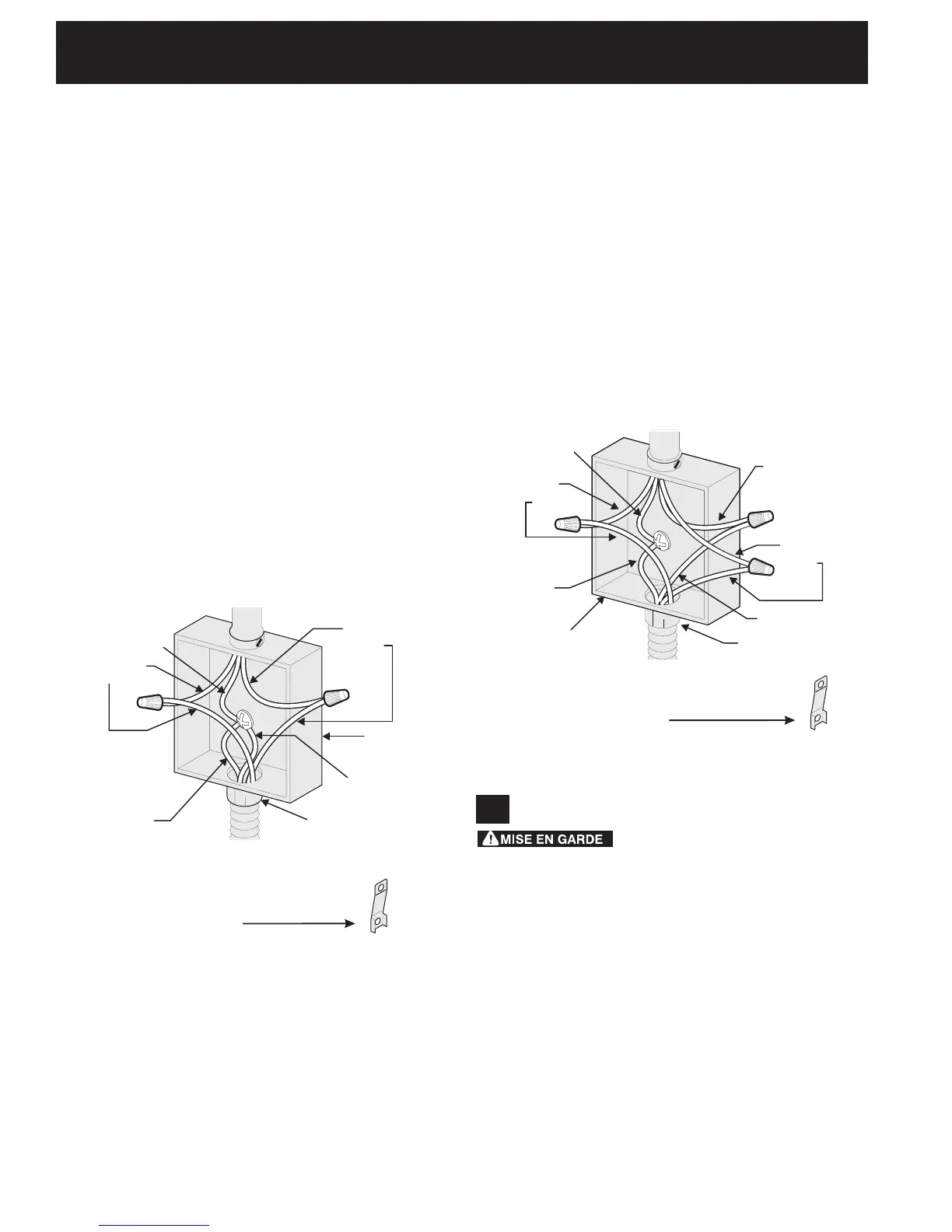

Figure 5
BOÎTE DE JONCTION À 3 FILS ‑ MISE À LA TERRE
Câble d'alimentation
Boîte de
jonction
Fil blanc
Connecteur
homologué UL
(ou CSA)
Câble de
l'appareil
Fil dénudé
ou vert
Fils
rouges
Fil dénudé
Fils
Noirs
NOTE: Assurez-vous
d'enlever la plaque de mise à
la terre fournie avec l'appareil.
Figure 6
BOÎTE DE JONCTION À 4 FILS ‑ MISE À LA TERRE
NOTE: Assurez-vous d'enlever
la plaque de mise à la terre
fournie avec l'appareil.
Câble d'alimentation
Fils
noirs
Boîte de
jonction
Fil blanc
Connecteur
homologué UL
(ou CSA)
Câble de
l'appareil
Fil dénudé
ou vert
Fils
rouges
Fil blanc
Fil dénudé
5
Construction de l’armoire
Pour élim iner les ris ques de
brûlures ou de feu, en étendant le bras au-dessus des
surfaces de cuisson chaudes, évitez d’installer des
armoires au-dessus de ces dernières. Si vous devez en
installer, il est possible de réduire le risque en plaçant
une hotte pour cuisinière qui excède horizontalement
d’un minimum de 5" (12,7 cm) la base de l’armoire.
Préparation du dessus de comptoir
• Les côtés de la table de cuisson de la cuisinière
s’ajustent au-dessus du rebord du découpage du
dessus de comptoir.
• Si vous avez un dessus de comptoir au nicarré
(plat), il n’est pas nécessaire de préparer le dessus
du comptoir.
• Les dessus de comptoir au rebord avant moulé
doivent être aplanis de ¾" (1,9 cm) à chaque coin
avant de l’ouverture (Figure 7).
