INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30"
À ALIMENTATION MIXTE(Modèlesavecfourélectriqueetplaquedecuissonàgaz)
2
Ensemble de cordon
d'alimentation(États‑Unis)
Il incombe à l'utilisateur de faire raccorder le cordon
d'alimentation au bloc de connexion situé derrière le
couvercle du panneau arrière.
Il est possible de connecter l'appareil soit au moyen
d'un câblage "permanent dur" (câble exible en cuivre
blindé ou muni d'une gaine protectrice non métallique)
soit au moyen d'un ensemble de cordon d'alimentation.
Voir les tableaux plus bas pour la grosseur minimale
de câble (code UL local peut être différent).
NOTE: L'appareil sort de l'usine avec un trou de 1 1/8"
(2,9 cm) dia. tel que montré à la gure 4. Si un trou
plus grand est requis, repoussez la pastille.
Ilexistedesrisquesd'incendie
oudechocélectrique,silacapacitéducordon
utiliséestinadéquate,silesinstructions
d'installation ne sont pas suivies ou si le réducteur
de tension n'est pas utilisé.
Dans les maisons mobiles (États-Unis), les nouvelles
installations, les véhicules récréatifs ou tout autre
endroit où les codes locaux interdisent la mise à la
terre au moyen du conducteur neutre, un cordon
d'alimentation de 4 conducteurs d'un minimum de
125/250 volts, 30 ampères et certié pour l'utilisation
avec cuisinière doit être utilisé (voir Figure 5). Les
bornes aux extrémités des câbles doivent comporter
soit une boucle fermée, soit des cosses à fourches
ouvertes et aux extrémités renversées. Le cordon doit
être muni d'un réducteur de tension.
Ne desserrez pas les écrous des
lsinstallésenusine.Unepanne,unbrisoudes
conditions dangereuses pourraient s'en suivre.
Risquedechocélectrique
• Lamiseàlaterredecetappareilestobligatoire.
• Nebranchezpasl'appareilaucircuitélectrique
avantqu'ilsoitmisàlaterrecorrectement,en
permanence.
• Interrompezlecourantdanslaboîtedejonction
avantd'effectuerlaconnexionélectrique.
• Cetappareildoitêtrebranchéàunsystème
decâblagemétallique,misàlaterreen
permanence, ou un connecteur mis à la terre
doit être branché à la borne de mise à la terre ou
directement sur l'appareil.
Si vous ne suivez pas les instructions précitées
à la lettre, il peut en résulter un incendie, des
blessuresouunchocélectrique.
Cet électroménager est
manufacturéavecunemiseàlaterreauchâssis
àl'aided'uneplaquedemiseàterreposéeentre
le terminal neutre et le châssis. Si l'appareil est
utilisé, aux États‑Unis, dans une maison mobile,
unnouveaubranchement(1996NEC),unvéhicule
récréatifoùlescodeslocauxn'autorisentpasla
connexion du conducteur de mise à la terre du
châssis au neutre ou au Canada
;retirezlaplaque
de mise à terre du châssis et coupez l'autre
bout, près du terminal neutre. Branchez ensuite
l'appareil de manière usuelle.
3
Accès au bloc de connexions et
àlaplaquedemiseàterre.
1
Modèles avec cordon
d'alimentation branché en usine
(Canadaseulement)

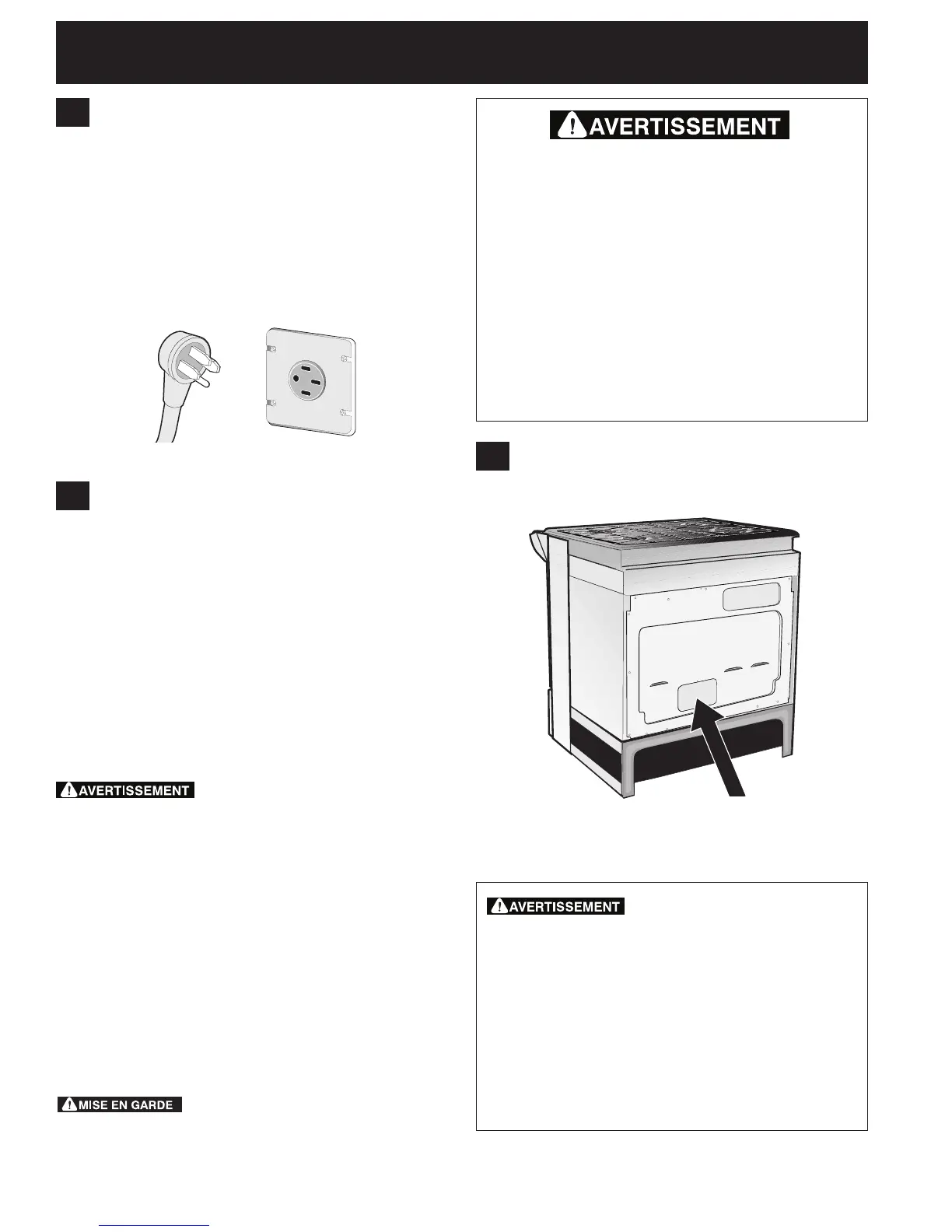

Les cuisinières canadiennes sont munies d'un
cordon d'alimentation branché en usine (voir Figure
1). Il doit être connecté à une prise d'alimentation
de 120/240 volt, mise à la terre, ou à une prise de
courant pour cuisinières de 120/208 volt. Si aucune
prise d'alimentation n'est disponible, demandez à un
électricien compétent d'en installer une.
Modèles canadiens
Figure1
Enlevez le couvercle arrière
pour accéder aux bornes du bloc
de connexion de la cuisinière
Figure 2
