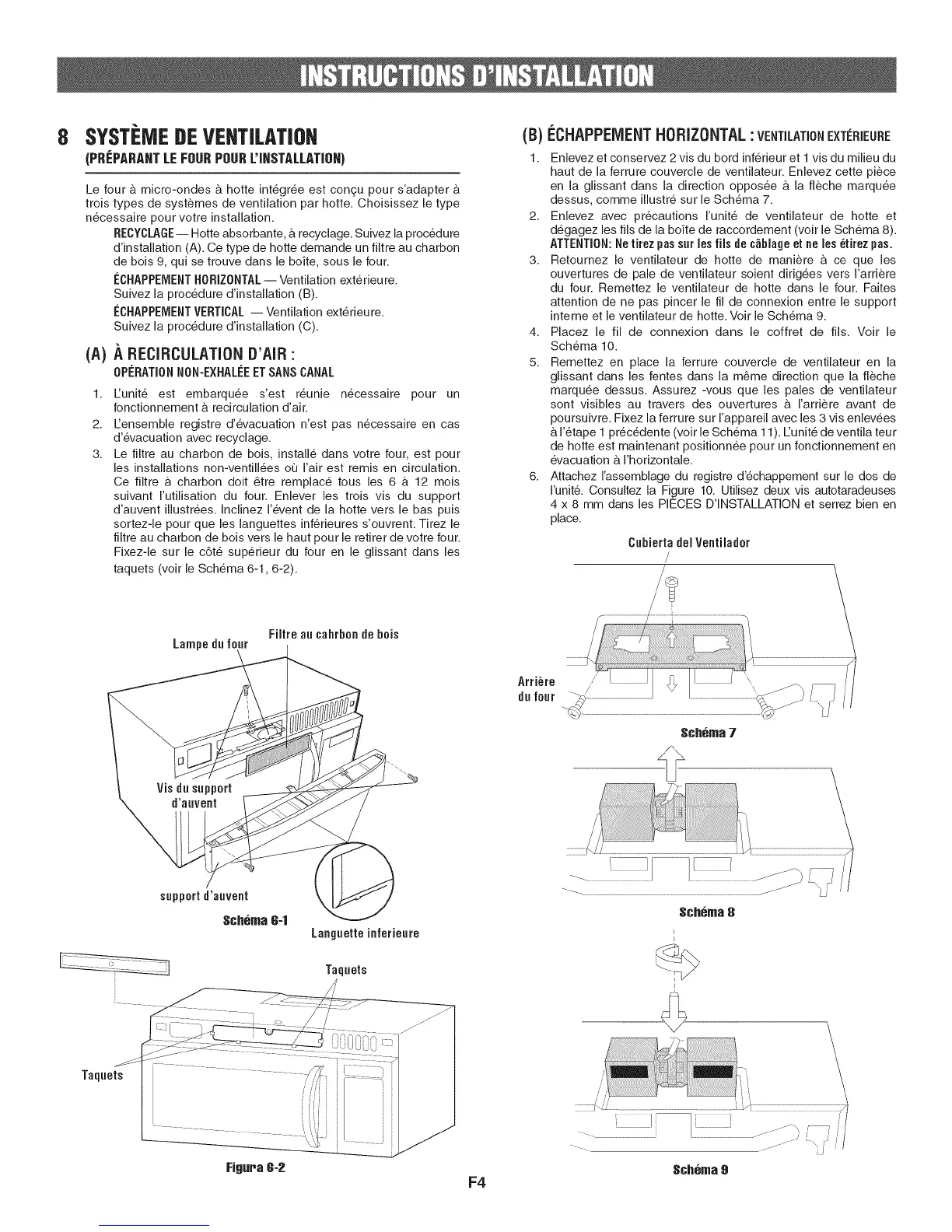

8 SYSTEMEDEVENTiLATiON
(PREPARAHT LE FOUR POUR L'iNSTALLATION}
Le four & micro-ondes & hotte integr6e est conc;u pour s'adapter &
trois types de systemes de ventilation par hotte. Choisissez le type
necessaJre pour votre installation.
RECYCLAGE- Hotte absorbante, & recyclage. Suivez la procedure
d'installation (A). Ce type de hotte demande un filtre au charbon
de bois 9, qui se trouve dans le boite, sous le four.
ECHAPPEMENTHORIZONTAL-- Ventilation ext@ieure.
Suivez la procedure d'installation (B).
ECHAPPEMENTVERTICAL -- Ventilation ext@ieure.
Suivez la procedure d'installation (C).
(A) P,RECiRCULATiON D'AIR "
OPERATION NON-EXHALEE ET SANS CANAL
I.
2.
3.
I'unite est embarquee s'est reunie necessaire pour un
fonctionnement b, recirculation d'air.
I'ensemble registre d'evacuation n'est pas necessaire en cas
d'evacuation avec recyclage.
Le filtre au charbon de bois, installe dans votre four, est pour
los installations non-ventillees ou I'air est remis en circulation.
Ce filtre & charbon dolt 8tre remplace tous los 6 & 12 mois
suivant I'utilisation du four. Enlever los trois vis du support
d'auvent illustrees. Inclinez I'event de la hotte vers le bas puis
sortez-le pour que les languettes inferieures s'ouvrent. Tirez le
filtre au charbon de bois vers le haut pour le retirer de votre four.
Fixez-le sur le c6te sup@ieur du four en le glissant dans los
taquets (voir le Schema 6-1,6-2).
(B)
I.
E:CHAPPEMENTHORIZONTAL"VENTILATIONEXTI_RIEURE
Enlevez et conservez 2 vis du bord inferieur et 1vis du milieu du
haut de la ferrure couvercle de ventilateur. Enlevez cette piece
en la glissant dans la direction opposee & la fleche marquee
dessus, comme illustre sur le Schema 7.
2. Enlevez avec precautions I'unite de ventilateur de hotte et
degagez les ills de la boite de raccordement (volt le Schema 8).
ATTENTION:Netirez passur los ills de c_blageet ne los_tirez pas.
3. Retournez le ventilateur de hotte de maniere & ce que los
ouvertures de pale de ventilateur soient dirigees vers I'arriere
du four. Remettez le venfilateur de hotte dans le four. FaRes
attention de ne pas pincer le fil de connexion entre le support
interne et le ventilateur de hotte. Voir le Schema 9.
4. Placez le fil de connexion dans le coffret de ills. Voir le
Schema 10.
5. Remettez en place la ferrure couvercle de ventilateur en la
glissant dans los fentes dans la m6me direction que la fleche
marquee dessus. Assurez -vous que los pales de ventilateur
sont visibles au travers des ouvertures & I'arriere avant de
poursuivre. Fixez la ferrure sur I'appareil avec los 3 vis enlevees
& I'etape 1 prec6dente (voir le Schema 11 ). I'unite de ventila teur
de hotte est maintenant positionnee pour un fonctionnement en
evacuation & I'hofizontale.
6. Attachez rassemblage du registre d'echappement sur le dos de
I'unit& Consultez la Figure 10. Utilisez deux vis autotaradeuses
4 x 8 mm dans los PIECES D'INSTALLATION et serrez bien en
place.
Cubierta del Ventilador
/
Larnpe du four
Fiitre au cahrbon de bois
Arri6re
du four
supportd'auvent
Sch6ma 84
Languette inferieure
Taquets
_J
Figurae-2 Sch6ma9
F4
