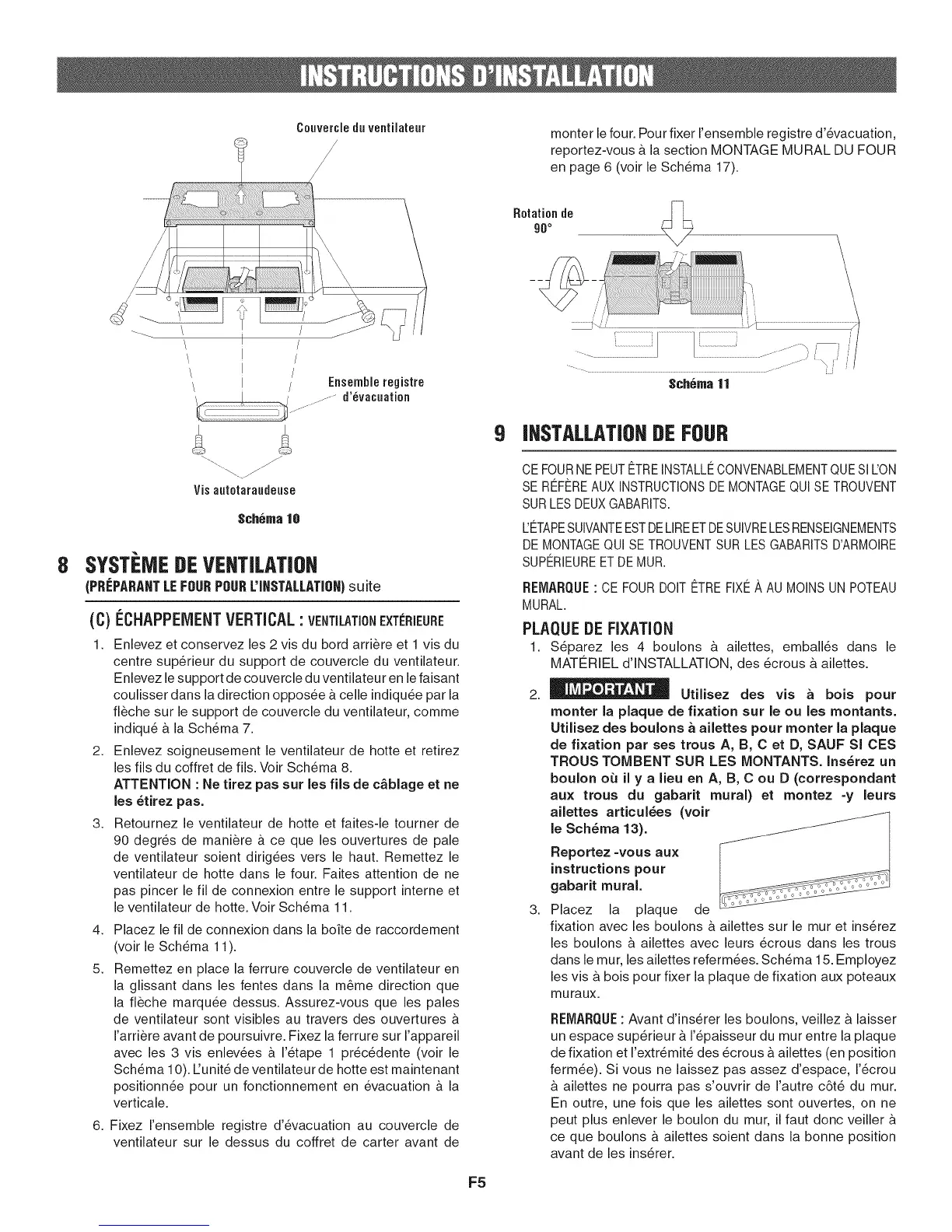

Couvercleduventilateur
/
/
monter le four. Pour fixer I'ensemble registre d'6vacuation,
reportez-vous & la section MONTAGE MURAL DU FOUR
en page 6 (voir le Sch6ma 17).
/
/
I
I
I
/
/
/
/
/ Ensembleregistre
............d'evacuation
Rotation90° de _[_
$chGma11
8
Visautotaraudense
$ch6ma10
SYSTEMEDEVENTILATION
(PRi_PARAHTLEFOURPOURL'IfISTALLATiON}suite
(c)
1.
2,
3,
4,
5.
6,
I_CHAPPEiVlENTVERTICAL"VENTILATIONEXTEREURE
Enlevez et conservez les 2 vis du bord arriere et 1 vis du
centre sup6rieur du support de couvercle du ventilateur.
Enlevez le support de couvercle du ventilateur en lefaisant
coulisser dans la direction oppos6e a.celle indiqu6e par la
fleche sur le support de couvercle du ventilateur, comme
indiqu6 & la Sch6ma 7.
Enlevez soigneusement le ventilateur de hotte et retirez
les ills du coffret de fils. Voir Sch6ma 8.
ATTENTION : Ne tirez pas sur Jes fiJs de c_biage et ne
les 6tirez pas.
Retournez le ventilateur de hotte et faites-le tourner de
90 degres de maniere & ce que les ouvertures de pale
de ventilateur soient dirigees vers le haut. Remettez le
ventilateur de hotte dans le four. Faites attention de ne
pas pincer le fil de connexion entre le support interne et
le ventilateur de hotte. Voir Sch6ma 11.
Placez le fil de connexion dans la bofte de raccordement
(voir le Sch6ma 11).
Remettez en place la ferrure couvercle de ventilateur en
la glissant dans les fentes dans la m6me direction que
la fleche marqu6e dessus. Assurez-vous que les pales
de ventilateur sont visibles au travers des ouvertures &
I'arriere avant de poursuivre. Fixez la ferrure sur I'appareil
avec les 3 vis enlev6es & I'etape 1 pr6c6dente (voir le
Sch6ma 10). L:unit6 de ventilateur de hotte est maintenant
positionn6e pour un fonctionnement en evacuation & la
verticale.
Fixez I'ensemble registre d'evacuation au couvercle de
ventilateur sur le dessus du coffret de carter avant de
9 INSTALLATIONDEFOUR
CEFOURNEPEUTETREINSTALLECONVENABLEMENTQUESI [_'ON
SE REFEREAUX INSTRUCTIONSDE MONTAGEQUl SE TROUVENT
SURLESDEUXGABARITS.
I'ETAPESUIVANTEESTDELIREETDESUIVRELESRENSEIGNEMENTS
DE MONTAGEQUl SE TROUVENTSURLESGABARITSD'ARMOIRE
SUPERJEUREETDE MUR.
REIVJARQUE" CE FOURDOlT ETREFIXE A AU MOINS UN POTEAU
MURAL.
PLAQUEDERXATIOIt
1. S6parez les 4 boulons & ailettes, emball6s dans le
MATC:RIEL d'INSTALLATION, des 6crous & ailettes.
2. _ Utiiisez des vis a bois pour
monter la plaque de fixation sur leou les montants.
Utiiisez des boulons a aiiettes pour monter la plaque
de fixation par ses trous A, B, C et D, SAUF Sl CES
TROUS TOMBENT SUR LES MONTANTS. Ins_rez un
bouion o_Jil y a lieu en A, B, Cou D (correspondant
aux trous du gabarit mural) et montez =y leurs
aiiettes articui6es (voir
le Sch6ma 13).
Reportez =vous aux
instructions pour
gabarit mural.
3. Placez la plaque de
fixation avec les boulons & ailettes sur lemur et ins6rez
les boulons & ailettes avec leurs 6crous dans les trous
dans lemur, les ailettes referm6es. Sch6ma 15. Employez
les vis & bois pour fixer la plaque de fixation aux poteaux
muraux.
REIVlARQUE: Avant d'ins6rer les boulons, veillez & laisser
un espace sup6neur & 1'6paisseur du mur entre la plaque
de fixation et I'extr6mit6 des 6crous & ailettes (en position
ferm6e). Si vous ne laissez pas assez d'espace, 1'6crou
& ailettes ne pourra pas s'ouvrir de I'autre c6t6 du mur.
En outre, une fois que les ailettes sont ouvertes, on ne
peut plus enlever le boulon du mur, il faut donc veiller &
ce que boulons & ailettes soient dans la bonne position
avant de les ins6rer.
F5
