14
INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Armario del horno de pared

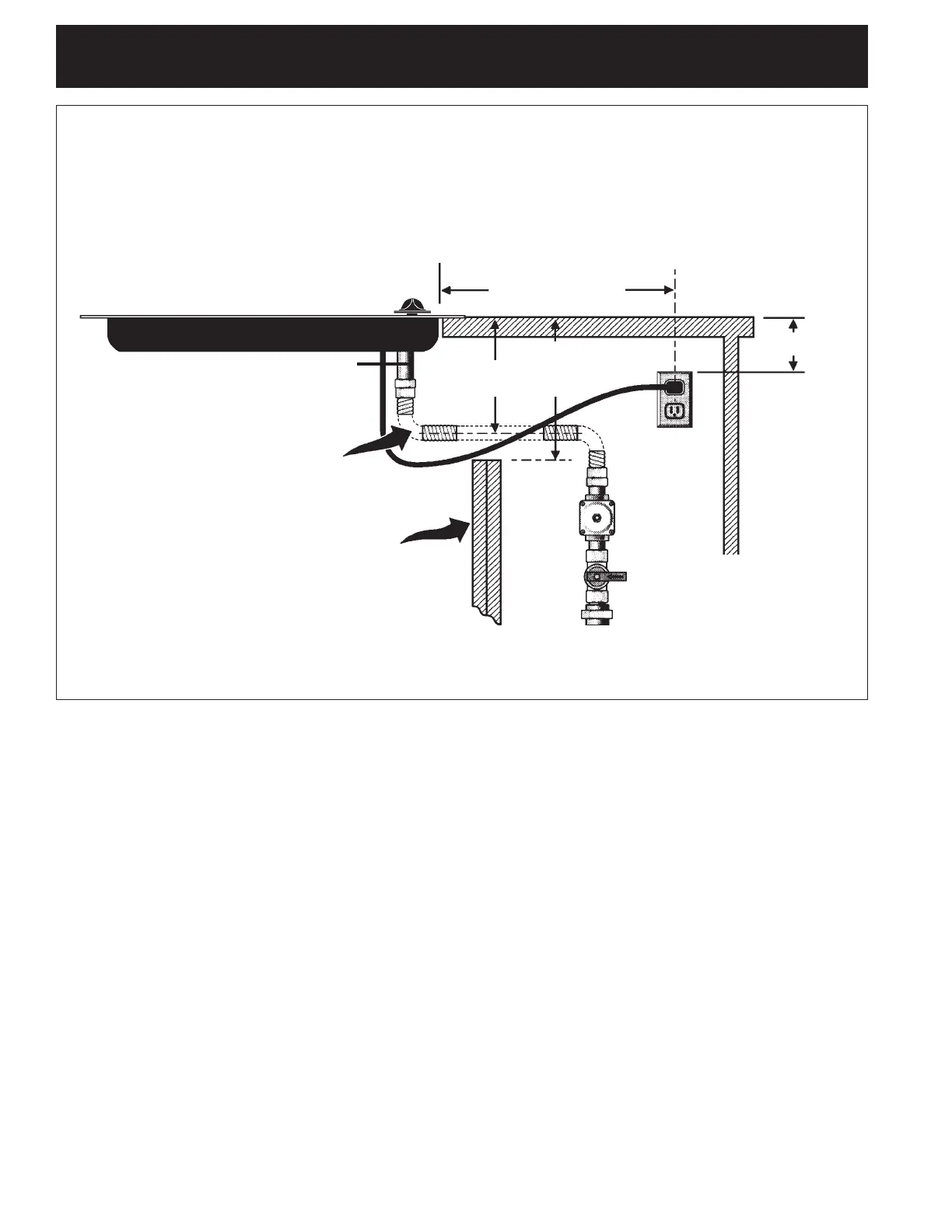

Instalación típica de la plancha de cocinar a gas por encima de un
horno eléctrico empotrado instalado debajo del mostrador
PLANCHA DE COCINAR
18” (45.7 cm) Máx.
5”
(12.7 cm)
Unión
4” (10.2cm)
Unión
120V/60Hz
Toma de co-
rriente a tierra
Lado derecho
del armario
regulador de
presión
Unión
Conector fl exible
Cabinet sides or
fi ller panel
6½”
(13.5 cm)
Mín.
Tubo múltiple
Válvula de cierre manual
(Debe de ser accesible para el
funciona-miento de la válvula de
cierre)
Figura 4
