Lesattaches anti-
versement doivent _tre
utilisees pour retenir le
four encast@ aux
armoires.
Boite de raccorde
ment et mise a la
terre de 208/240
Volts.
Cette table de cuisson peut-
6tre install@ au dessus de cer-
tains mo@les de four encas-
t@s dectriques.
Approx. 3"
(7.6cm)
Des panneaux lateraux de s@aration doivent
_tre instalBs pour isoler I'appareil des armoires
accol@s. La hauteur des panneaux doit permet-
tre I'installation des mo@les de tables de cui9
son approuv@s. Reportez-vous aux informa-
tions typiques d'une table de cuisse a gaz ins-
talBe au-dessus d'un four encast@ electrique
instalB sous le comptoir.
32" Min.**
(81.3 cm Min.**)
36" Min. ._
(9! .4 cm Min.)
Utiliser un contreplaqu6 de sA" (1.9 cm) mont6
sur deux solives, dont I'ar6te est a egalit6 avec
le coup-de-pied. IIdoit supporter une charge de
150 livres (68 kg).
4 Y2" Max.*
(11.4 cm Max.*)
Decouper une ouverture dans le
plancher en bois de 9" x 9" (22.9
cm X 22.9 cm) minimum, distant de
2" (5.1 cm) du tour gauche, pour y
conduire le cable arm6 vers la boite
de raccordement
* Un maximum de 5" (12.7 cm) est per-
mis si aucune table de cuisson n'est
instalBe au dessus de I'appareil.
** Une distance minimale de 32" (81.3
cm) est requise entre le dessous du
comptoir et le haut de la plaque de
bordure.
DIMENSIONS DE L'OUVERTURE
MODELE E. HAUTEUR ' F, LARGEUR G, PROF©NDEUR
Fourencast@ 28 %" (71.4 cm) Min. 247/8 '` (63.2 cm) Min.
23 _//'(59.7 cm)
27" (68.6 cm) 28 %" (72.7 cm) Max. 25 Y4" (64.1 cm} Max.
Fourencastre 28 Y4" (71.8 cm) Min. 28 F2" (72.4 cm) Min.
24" (61 cm)
30" (76.2 cm) 28%" (73.3 cm) Max. 29" (73.7 cm) Max.

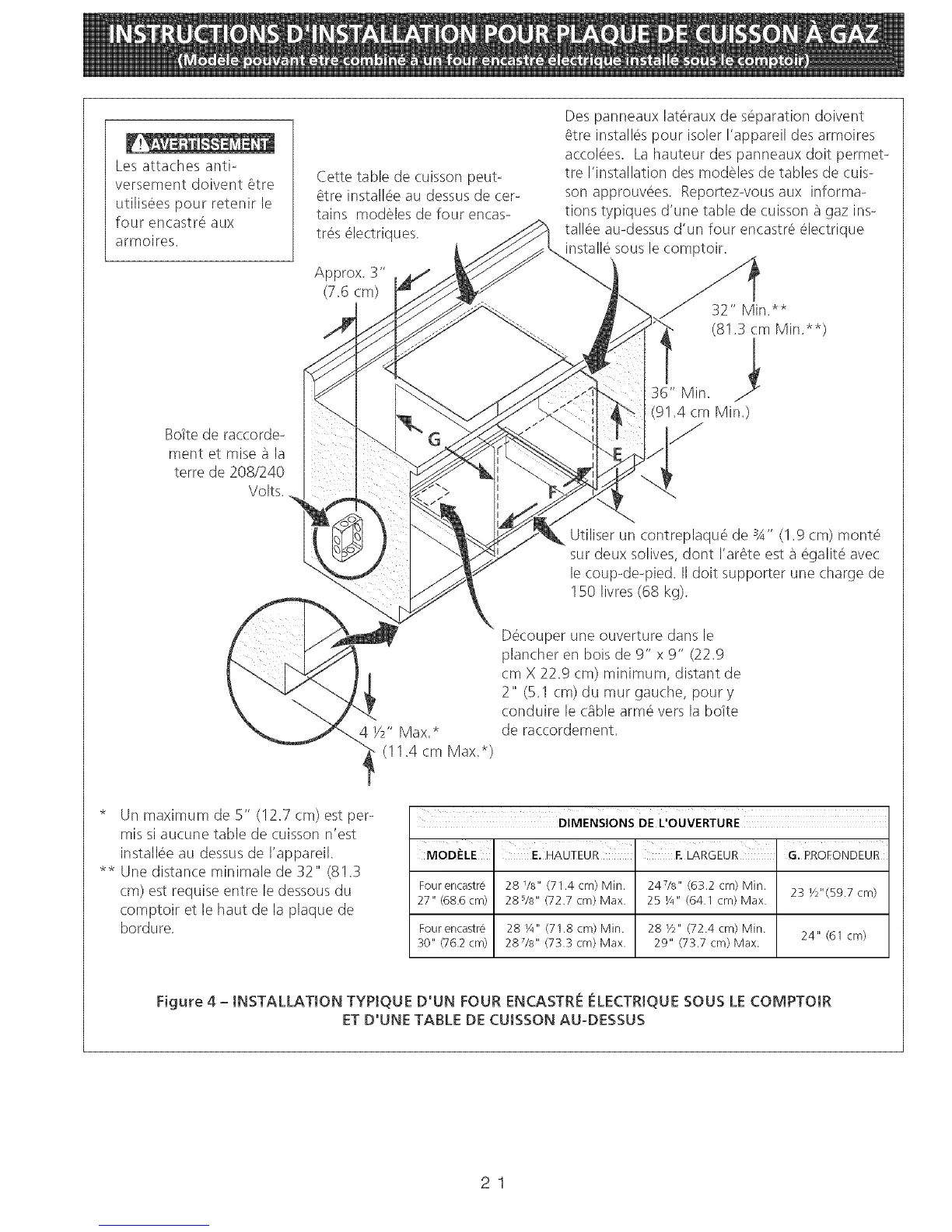

Figure 4 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRE ELECTRIQUE SOUS LE COIVIPTOtR
ET D'UNE TABLE DE CUISSON AU-DESSUS
