14

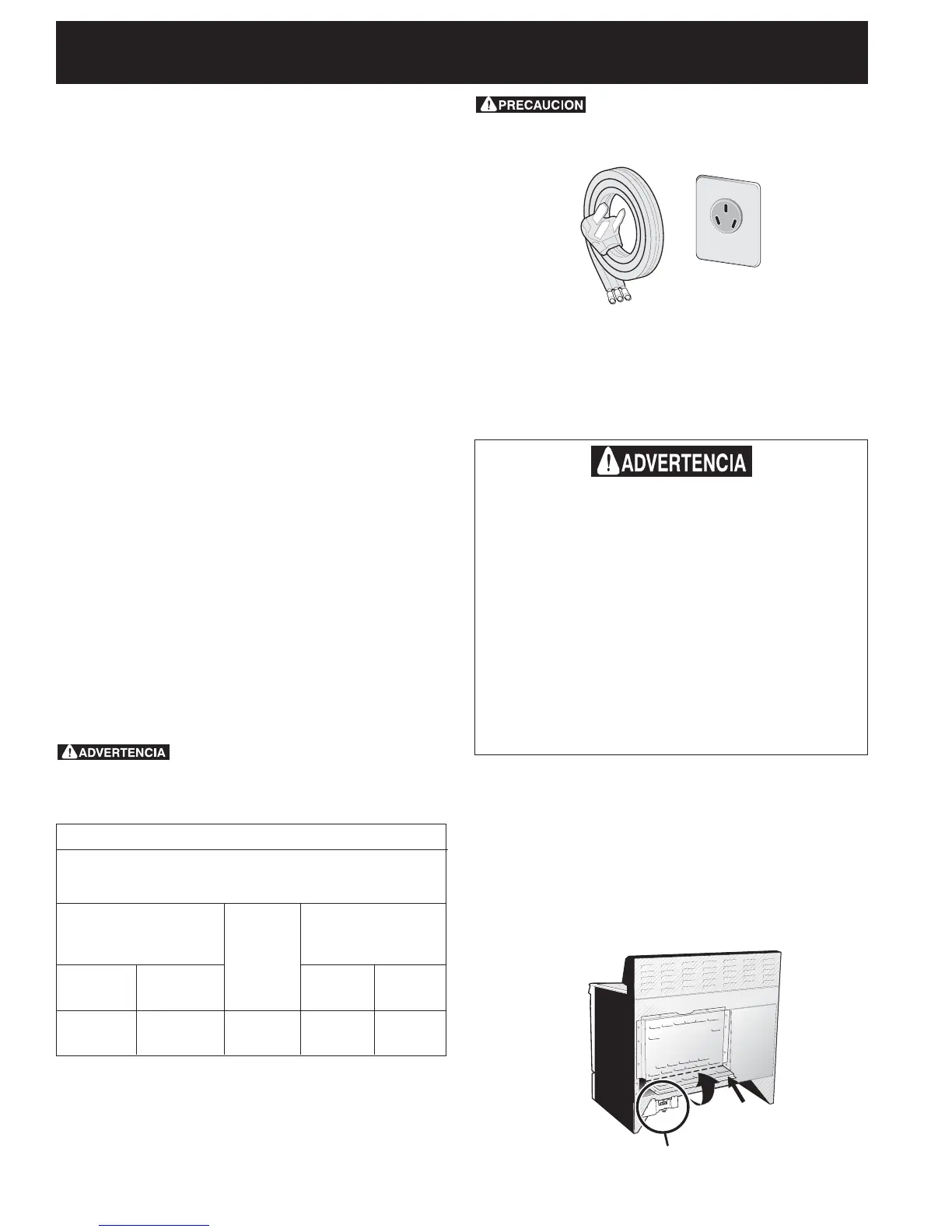

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
• No almacene ni utilice gasolina u otros vapores y
líquidos inflamables en la proximidad de éste o
de cualquier otro artefacto eléctrico. Puede
provocar incendio o explosión.
• En caso de una interruptión del servicio eléctrico, es
pasible de encender los quemadores de superficie a
mano. Para encender un quemador de suoerficie,
acerque un fósforo encendido del cabezal del
quemador, y gire delicadamente el botón de control de
superficie a LITE (encendido). Tener cuidado al
encender los quemadores a mano.
• Ajuste todos los controles a la posición "OFF" (apagada)
después de haber hecho una operación con tiempo
programado.
Juego de Cordón Eléctrico
El consumidor tiene la responsabilidad de conectar el cordón
eléctrico al bloque de conexión ubicado detrás de la cubierta
de acceso del panel trasero.
Este artefacto puede ser conectado mediante "cableado
rígido" permanente (un cable fexible escudido o un cable de
cobre escudido no metálico) o un "juego de cordón
eléctrico". Se usará solamente un juego de cordón eléctrico
para 125/250 voltios mínimo, 40 amperios mínimo y marcado
para uso con estufas. El juego de cordón eléctrico debe tener
3 o 4 conductores.
Para las casas sobre ruedas, las nuevas instalaciones, en los
vehículos de recreación o en las áreas donde los códigos
locales no permiten la conexión del conductor a tierra al
neutro, un ensamblaje de suministro eléctrico de 4
conductores para estufas, clasificado a 125/250 voltios
mínimo, 40 amperios mínimo, debe de ser utilizado (vea
Figura 4).
Los terminales en las puntas de los alambres deben ser de
circuito cerrado o de orejeta de pala punta abierta y con las
puntas vueltas hacia arriba. El cordón debe tener un anclaje
del cable.
Puede ocurrir riesgo de incendio o
choque eléctrico si se usa un juego de cordón de estufa de
tamaño incorrecto, si las instrucciones de instalación no
son seguidas o si no se usa el anclaje del cable.
Al realizar la conexión de la estufa, no
desaprete las tuercas que aseguran el alambraje de la estufa al
bloque terminal instalado en la fábrica. Se puede ocurrir corte de
energía o pérdida de conexión eléctrica.
NOTA: La estufa bi-energiá viene de fábrica preparada para
funcionar con un hueco de 1 1/8" de diametro come se muestra
en la figura 3. En caso de necesitarse un hueco más grande retire
la cubierta.
Figura 2
Conexión Eléctrica de la Estufa
Este aparato se fabrica con el terminal neutro conectado
al marco.
Refiere al diagrama de alambraje de esta cocina al final
de este libreta.
Conexión de tres alambres de conducción a la
estufa
(Un cordón flexible o cable de 3 conductores debe de ser
reemplazado con un cordón flexible o cable de 4 conducto-
res donde la conexión del conductor a tierra al neutro esta
prohibida en las nuevas instalaciones, las casas sobre
ruedas, los vehículos de recreación o otras áreas donde los
códigos locales no permiten la conexión a tierra al neutro.)
Si los códigos locales permiten la conexión del conductor
de tierra del marco con el alambre neutro del cordón
eléctrico de cobre (vea Figura 3):
Riesgo de Choque Eléctrico
• Una puesta a tierra está requerido en este
aparato.
• No lo conecte a la corriente eléctrica hasta que
el aparato haya sido puesto a tierra
permanentemente.
• Desconecte la corriente eléctrica a la caja de
empalmes antes de hacer la conexión eléctrica.
• Este aparato debe estar conectado con un
sistema de alambres puesto en tierra, metálico
y permanente o un conector de puesta a tierra
debe conectarse al terminal de puesta a tierra
o el alambre conductor en el aparato.
La falta de hacer cualquier de las cosas arriba
podría resultar en un incendio, choque
eléctrico o lesiones personales.
Tabla de tamaño de abertura de conexión de cocina
Referirse a la tabla de arriba para el tamaño de abertura de
connexión de cocina adecuada, y la información sobre el regimén
de amperios del ensamblaje de cordón de suministro eléctrico.
Mínimo
regimén de
amperios
de
ensamblaje
del cordón
40 Amp
50 Amp
Vea la placa de serie de la
cocina para información
sobre el regimén de
kilovatio.
120/240 Volts 120/208 Volts
0-16.5 Kw 0-12.5 Kw
16.6-22.5 Kw 12.6-18.5 Kw
Diametro (pulgadas) de
abierta de conexión de
cocina.
Dimensión Conexión
agujero directo
Connexión
1 3/8 pulg 1 1/8 pulg
1 3/8 pulg 1 3/8 pulg
Juego de Cordón
de Suministro
Eléctrico de 3
Alambres
Receptáculo de
Pared de 3
Alambres
Figura 1
Ubicación del
regulador de presión
Cubierta de acceso
del alambre trasero
