15

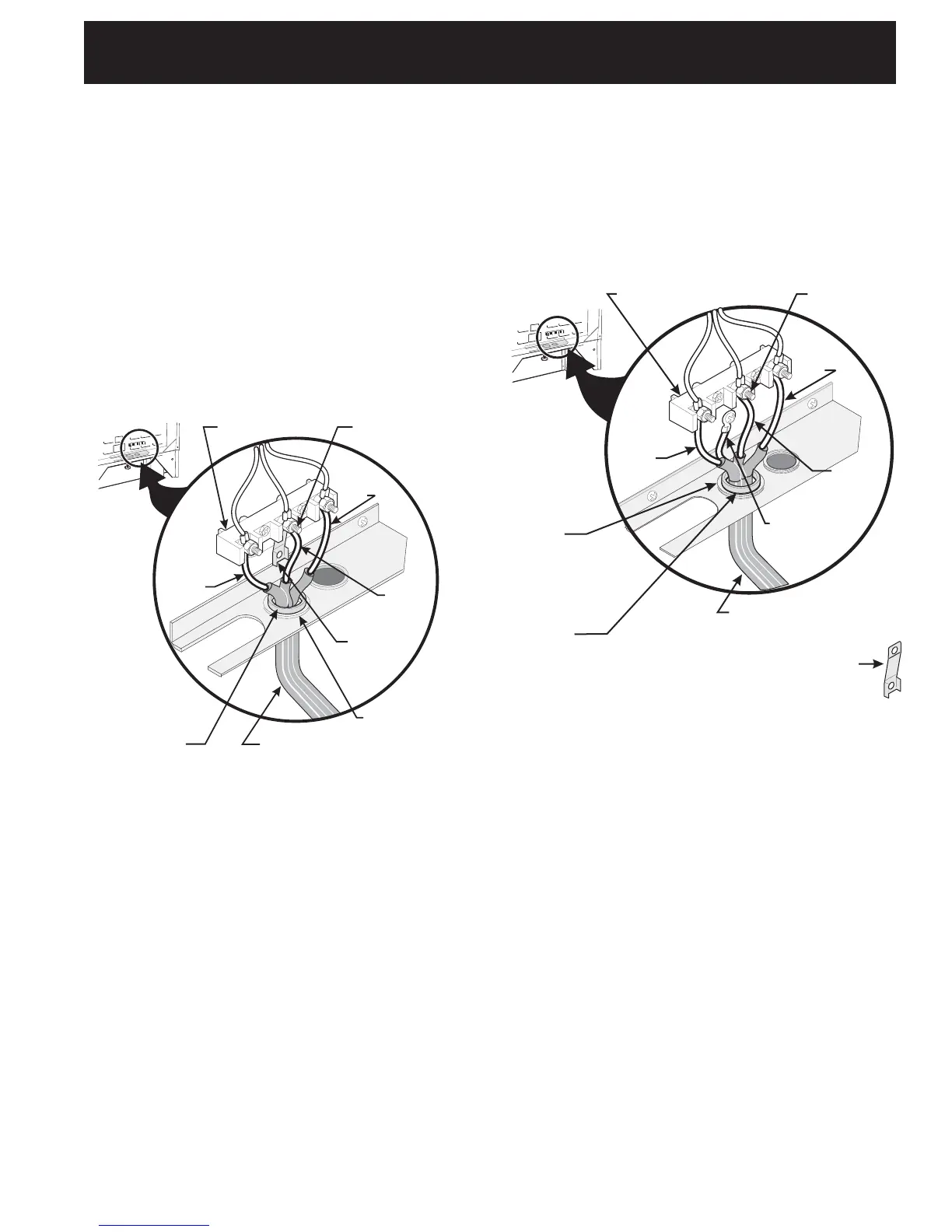

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
NOTA: Asegurese de quitar la banda de puesta a tierra
provista.
Cordón
de
la
placa
de
m
ont
aje
Una arazadera
de releva provista
debe de estar
instalada a está
ubicación
Hacia el 240 V
receptáculo
Bloque terminal
Neutro
(Alambre
Blanco)
Puesta a tierra
(cable de
cobre)
Alambre
Negro
Alambre
Rojo
Terminal
plata
1-1/8“ Dia.
Agujero de la
conexión
directa.Retira
la arandela
pre-cortada
para 1-3/8“ Dia.
Agujero
Conexión de 4 alambres de conducción a la
estufa (casas móviles)
1. Quite los tres tornillos en la parte más baja del panel
trasero, luego levante la parte más baja del panel
trasero (la cubierta de acceso) exponiendo el bloque
de conexiones de los terminales de la estufa (vea
figura 2).
2. Retire las 3 tuercas (después de haber removido la
banda de goma) sobre el bloque terminal usando un
manguito o destornillador de casquillo de 3/8"
pulgadas.
3. Quite la banda de puesta a tierra del bloque de los
terminales y del marco del artefacto. Retenga el
tornillo de puesta a tierra.
4. Conecte el alambre de puesta a tierra (verde) del
cordón eléctrico de cobre al marco del artefacto con
el tornillo de puesta a tierra, usando el agujero en el
marco donde se quitó el tornillo de puesta a tierra
(vea figura 4).
Conexión eléctrica directa al cortacircuito, a la caja
de fusibles o la caja de empalmes
Si el aparato está conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metálico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homologo UL a cada extremidad del cable. A la
extremidad del eléctrodoméstico, el cable pase a través del
agujero de la conexión directa (vea figura 4) en el cable de
la placa de montaje. El tamaño de los alambres (alambre
de cobre solamente) y las conexiones deben estar
conforme al regimén del eléctrodoméstico.
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del eléctrodoméstico al
neutral (blanco) (vea figura 5):
(Un cordón flexible o cable de 3 conductores debe de ser
reemplazado con un cordón flexible o cable de 4 conducto-
res donde la conexión del conductor a tierra al neutro esta
prohibida en las nuevas instalaciones, las casas sobre
ruedas, los vehículos de recreación o otras áreas donde los
códigos locales no permiten la conexión a tierra al neutro.)
1. Desconecte el suministro eléctrico.
1. Quite los tres tornillos en la parte más baja del panel
trasero, luego levante la parte más baja del panel
trasero (la cubierta de acceso) exponiendo el bloque
de conexiones de los terminales de la estufa (vea
Figura 2).
2. Quinte las tres tuercas desatadas (después de
remover la cinta de goma) sobre el bloque terminal
usando un destornillador o una llave de casquillo de
3/8".
3. Conecte el cable neutro del cordón eléctrico de cobre
al terminal de color de plata en el centro del bloque,
y conecte los otros cabels a los terminales laterales.
Empareje los cables y los terminales según el color
(cables rojos conectados con el terminal derecho,
cables negros conectados con el terminal izquierdo).
4. Baje la cubierta del terminal y reinstale los tres (3)
tornillos.
5. Baje la cubierta del terminal y reponga los 3 tornillos.
Figura 4
Cordón
de la placa
de montaje
Una arazadera
de releva
provista debe de
estar instalada a
está ubicación
Hacia el 240 V
receptáculo
Neutro
(Alambre
Blanco)
Banda
de puesta
a tierra
Alambre
Negro
Alambre
Rojo
Terminal
plata
Bloque terminal
1-1/8“ Dia.
Agujero de la
conexión directa.
Retira la arandela
pre-cortada para
1-3/8“ Dia. Agujero
Figura 3
5. Conecte el alambre neutro (blanco) del cordón
eléctrico de cobre al terminal de color de plata en el
centro del bloque y conecte los otros alambres al los
terminales laterales. Conecte los alambres y
terminales emparejando los colores (los alambres rojos
conectsdos al terminal derecho, los alambres negros
conectados al terminal izquierdo).
6.Reponga las 3 tuercas sobre el bloque terminal (vea
figura 4).
7. Baje la cubierta de acceso y vuelva a poner los 3
tornillos.
