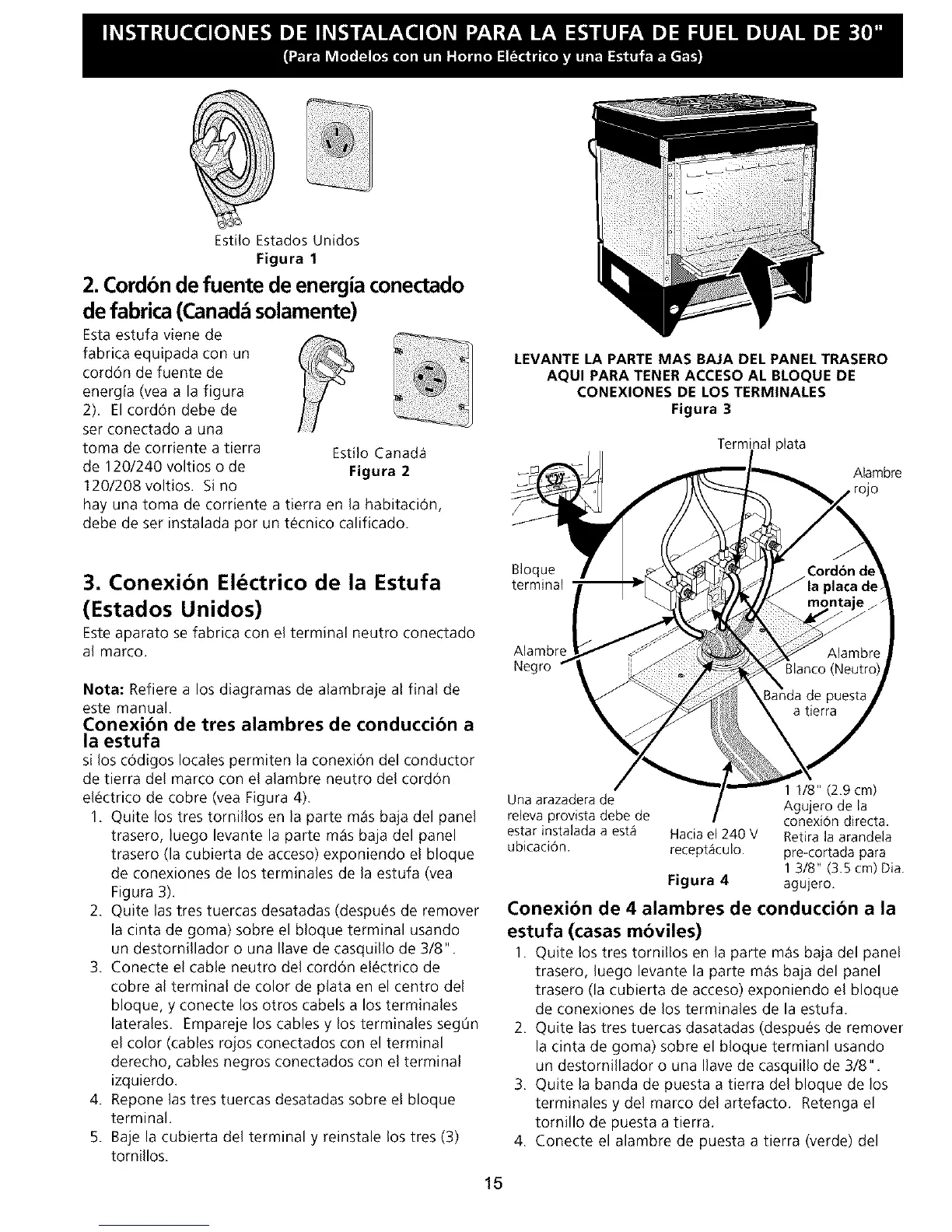

Frigidaire PLCS389CCB - Page 15

Estilo Estados Unidos
Figura I
2. Cord6n de fuente de energia conedado
de fabrica (Canad solamente)
Esta estufa viene de
fabrica equipada con un
cordon de fuente de
energia (vea a la figura
2). El cordon debe de
ser conectado a una
toma de corriente a tierra Estilo Canada1
de 120/240 voltios o de Figura 2
1201208 voltios. Si no
hay una toma de corriente a tierra en la habitaciOn,
debe de ser instalada por un t_cnico calificado
LEVANTE LA PARTE MAS BAJA DEL PANEL TRASERO
AQUI PARA TENER ACCESO AL BLOQUE DE
CONEXIONES DE LOS TERMINALES
Figura 3
Terminal plata
Alambre
rojo
3. Conexion Eldctrico de la Estufa
(Estados Unidos)
Este aparato se fabrica con el terminal neutro conectado
al marco.
Nota: Refiere a los diagramas de alambraje al final de
este manual.
Conexibn de tres alambres de conduccibn a
la estufa
si los c0digos locales permiten la conexi0n del conductor
de tierra del marco con el alambre neutro del cordon
el_ctrico de cobre (vea Figura 4).
1. Quite los tres tornillos en la parte m_tsbaja del panel
trasero, luego levante la parte m_ts baja del panel
trasero (la cubierta de acceso) exponiendo el bloque
de conexiones de los terminales de la estufa (vea
Figura 3).
2. Quite las tres tuercas desatadas (despu_s de remover
la cinta de goma) sobre el bloque terminal usando
un destornillador o una Ilave de casquillo de 3/8".
3. Conecte el cable neutro del cordon el_ctrico de
cobre al terminal de color de plata en el centro del
bloque, y conecte los otros cabels a los terminales
laterales. Empareje los cables y los terminales seg0n
el color (cables rojos conectados con el terminal
derecho, cables negros conectados con el terminal
izquierdo.
4. Repone las tres tuercas desatadas sobre el bloque
terminal.
5. Baje la cubierta del terminal y reinstale los tres (3)
tornillos.
Bloque
terminal
Alambre
Negro
Una arazadera de
releva provista debe de
estar instalada a est.1
ubicadOn.
Hacia el 240 V
recept_iculo.
Figura 4
1 1/8" (2.9 cm)
Agujero de la
conexiOn direct&
Retira la arandela
pre-cortada para
1 3/8" (3.5 cm) Dia.
agujero.
Conexibn de 4 alambres de conduccibn a la
estufa (casas mbviles)
1. Quite los tres tornillos en la parte m_tsbaja del panel
trasero, luego levante la parte m_ts baja del panel
trasero (la cubierta de acceso) exponiendo el bloque
de conexiones de los terminales de la estufa.
2. Quite las tres tuercas dasatadas (despu_s de remover
la cinta de goma) sobre el bloque termianl usando
un destornillador o una Ilave de casquillo de 3/8".
3. Quite la banda de puesta a tierra del bloque de los
terminales y del marco del artefacto. Retenga el
tornillo de puesta a tierra.
4. Conecte el alambre de puesta a tierra (verde) del
15
