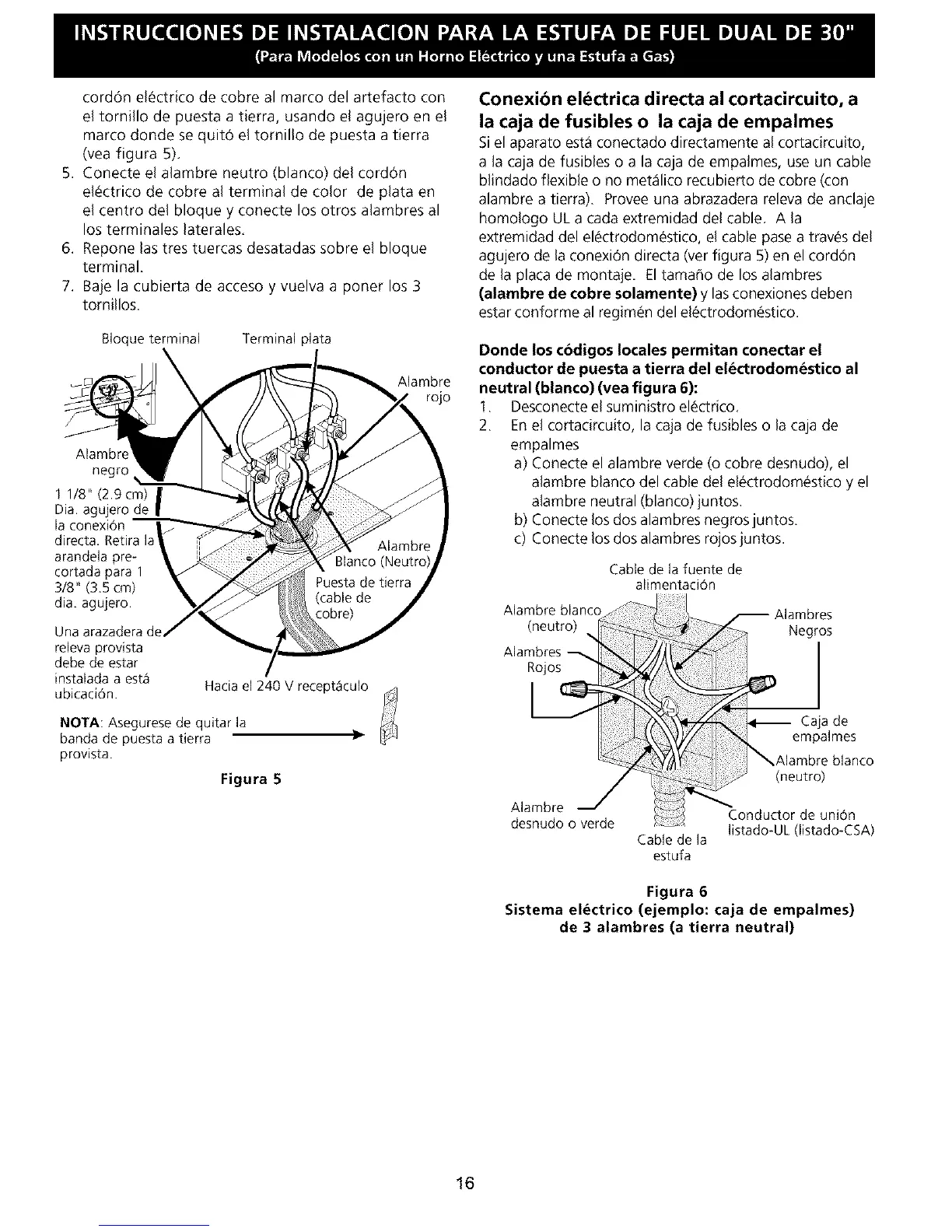

Frigidaire PLCS389CCB - Page 16

cord6n el_ctrico de cobre al marco del artefacto con
el tornillo de puesta a tierra, usando el agujero en el
marco donde sequit6 el tomillo de puesta a tierra
(yea figura 5).
5. Conecte el alambre neutro (blanco) del cord6n
el_ctrico de cobre al terminal de color de plata en
el centro del bloque y conecte los otros alambres al
los terminales laterales.
6. Repone las tres tuercas desatadas sobre el bloque
terminal.
7. Baje la cubierta de acceso y vuelva a poner los 3
tomillos.
Bloque terminal Terminal plata
Alambre
rojo
Alambre
negro
1 118"(2.9cm) B
Dia.agujero de
I
la conexiOn
directa. Retira la
arandela pre-
cortada para 1
3/8" (3.5 cm)
dia. agujero.
Una arazadera
releva provista
debe de estar
instalada a est_
ubicadOn.
Hada el 240 V receptSculo
NOTA: Asegurese de quitar la
banda de puesta a tierra
provista.
Figura 5
Conexibn el_ctrica directa al cortacircuito, a
la caja de fusibles o la caja de empalmes
Si el aparato eskt conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no met_lico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homologo ULa cada extremidad del cable. A la
extremidad del el_ctrodom_stico, el cable pase a trav_s del
agujero de la conexiOn directa (ver figura 5) en el cordon
de la placa de montaje. Eltama_3ode los alambres
(alambre de cobre solamente) y las conexiones deben
estar conforme al regimen del el_ctrodom_stico.
Donde los codigos locales permitan conectar el
conductor de puesta a tierra del electrodomestico al
neutral (blanco) (vea figura 6):
1. Desconecteelsuministro el_ctrico.
2. En el cortacircuito, la caja de fusibles o la caja de
empalmes
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del el_ctrodom_stico y el
alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentaciOn
Alambre blanco es
(neutro) Negros
Alambres --..
Rojos
Caja de
empalmes
(neutro)
Alambre
desnudo o verde
Cable de la
estufa
Conductor de union
Iistado-UL (Nstado-CSA)
Figura 6
Sistema el_ctrico (ejemplo: caja de empalmes)
de 3 alambres (a tierra neutral)
16
