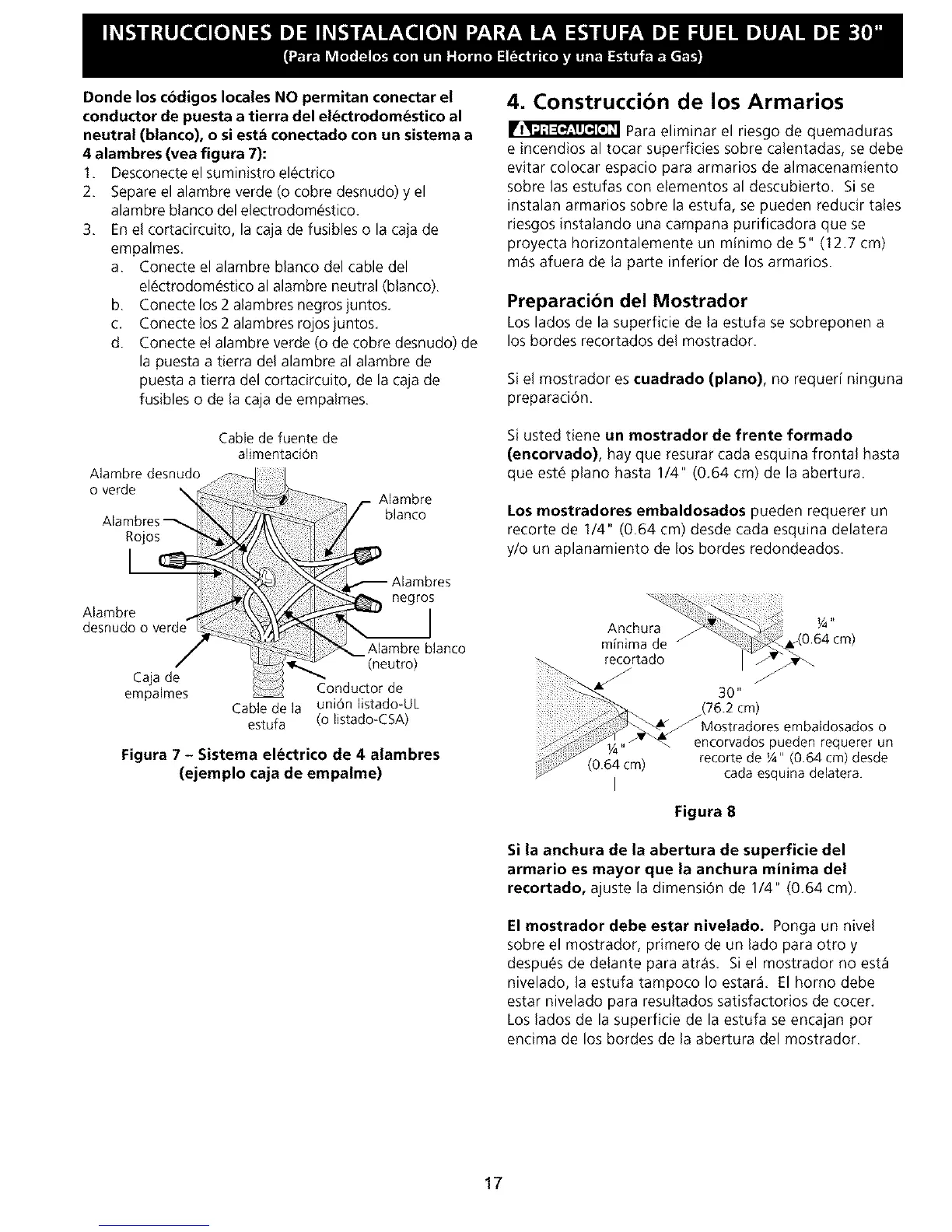

Donde los codigos locales NO permitan conectar el
conductor de puesta a tierra del electrodomestico al
neutral (blanco), o siesta conectado con un sistema a
4 alambres (vea flgura 7):
1. Desconecte el suministro el_ctdco
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom_stico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes.
a. Conecte el alambre blanco del cable del
el_ctrodom_stico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojosjuntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
Alambre desnudo
o verde
Alambres----
Rojos
L
Alambre
Cable de fuente de
alimentadOn
Alambre
blanco
negros
Alambre blanco
(neutro)
Caja de
empalmes Conductor de
Cable de la union listado-UL
estufa (o listado-CSA)
Figura 7 - Sistema electrico de 4 alambres
(ejemplo caja de empalme)
4. Construccion de los Armarios
!_ Para eliminar el riesgo de quemaduras
e incendios al tocar superficies sobre calentadas, se debe
evitar colocar espacio para armarios de almacenamiento
sobre las estufas con elementos al descubierto. Si se
instalan armarios sobre la estufa, se pueden reducir tales
riesgos instalando una campana purificadora que se
proyecta horizontalemente un minimo de 5" (12.7 cm)
m_tsafuera de la parte inferior de los armarios.
Preparacibn del Mostrador
LOSlados de la superficie de la estufa se sobreponen a
los bordes recortados del mostrador.
Si el mostrador es cuadrado (piano), no requeri ninguna
preparaciOn.
Si usted tiene un mostrador de frente formado
(encorvado), hay que resurar cada esquina frontal hasta
que est_ piano hasta 1/4" (0.64 cm) de la abertura.
Los mostradores embaldosados pueden requerer un
recorte de 1/4" (0.64 cm) desde cada esquina delatera
y/o un aplanamiento de los bordes redondeados.
(0.64 cm)
J
30"
(76.2 cm)
_Mostradores embaldosados o
encorvadospueden requerer un
recorte de _A"(0.64 cm) desde
cadaesquina delatera.
Figura 8
Si la anchura de la abertura de superficie del
armario es mayor que la anchura minima del
recortado, ajuste la dimension de 1/4" (0.64 cm).
El mostrador debe estar nivelado. Ponga un nivel
sobre el mostrador, primero de un lado para otto y
despu_s de delante para atr_%. Si el mostrador no est_
nivelado, la estufa tampoco Io estar& El homo debe
estar nivelado para resultados satisfactorios de cocer.
Los lados de la superficie de la estufa se encajan pot
encima de los bordes de la abertura del mostrador.
17
