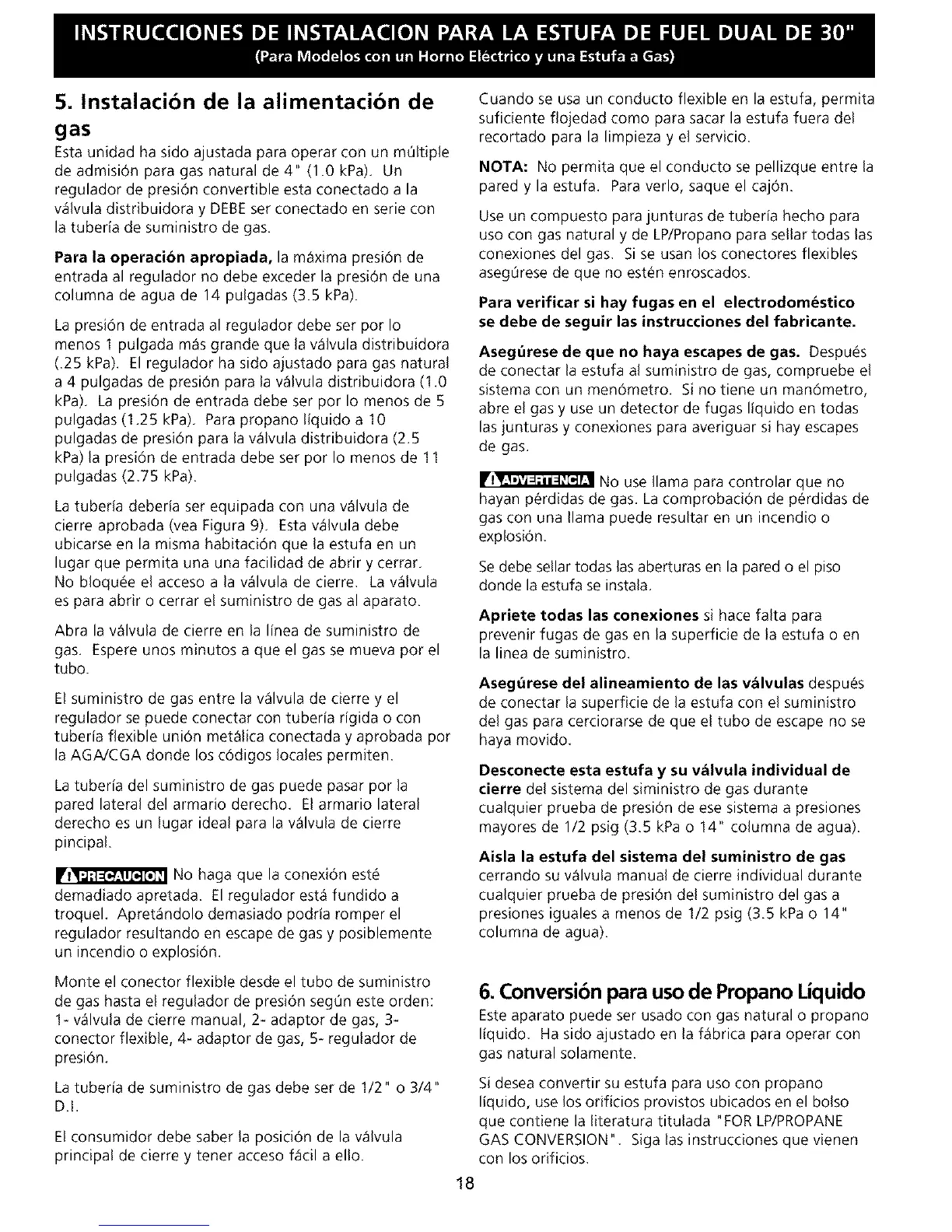

5. Instalacion de la alimentacion de
gas
Esta unidad ha sido ajustada para operar con un m01tiple
de admisiOn para gas natural de 4" (1.0 kPa). Un
regulador de presi6n convertible esta conectado a la
v_lvula distribuidora y DEBEser conectado en serie con
la tuberia de suministro de gas.
Para la operacion apropiada, la m_xima presi6n de
entrada al regulador no debe exceder la presiOn de una
columna de agua de 14 pulgadas (3.5 kPa).
La presiOn de entrada al regulador debe ser por Io
menos 1 pulgada m_s grande que la v_lvula distribuidora
(.25 kPa). El regulador ha sido ajustado para gas natural
a 4 pulgadas de presiOn para la v_lvula distribuidora (1.0
kPa). La presiOn de entrada debe ser por Io menos de 5
pulgadas (1.25 kPa). Para propano llquido a 10
pulgadas de presiOn para la v_lvula distribuidora (2.5
kPa) la presiOn de entrada debe ser por Io menos de 11
pulgadas (2.75 kPa).
La tuberia deberia ser equipada con una v_lvula de
cierre aprobada (vea Figura 9). Esta v_lvula debe
ubicarse en la misma habitaci6n que la estufa en un
lugar que permita una una facilidad de abrir y cerrar.
No bloqu_e el acceso a la v_lvula de cierre. La v_lvula
es para abrir o cerrar el suministro de gas al aparato.
Abra la v_lvula de cierre en la linea de suministro de
gas. Espere unos minutos a que el gas se mueva por el
tubo.
El suministro de gas entre la v_lvula de cierre y el
regulador se puede conectar con tuberia rigida o con
tuberia flexible union met_lica conectada y aprobada por
la AGA/CGA donde los c6digos locales permiten.
La tuberia del suministro de gas puede pasar por la
pared lateral del armario derecho. El armario lateral
derecho es un lugar ideal para la wtlvula de cierre
pincipal.
[1_ No haga que la conexi0n est_
demadiado apretada. El regulador est,1 fundido a
troquel. Apret_ndolo demasiado podria romper el
regulador resultando en escape de gas y posiblemente
un incendio o explosion.
Monte el conector flexible desde el tubo de suministro
de gas hasta el regulador de presiOn seg0n este orden:
1- v_lvula de cierre manual, 2- adaptor de gas, 3-
conector flexible, 4- adaptor de gas, 5- regulador de
presi6n.
La tuberia de suministro de gas debe set de 1/2" o 3/4"
D.k
Elconsumidor debe saber la posici6n de la v41vula
principal de cierre y tenet acceso f4cil a ello.
Cuando se usa un conducto flexible en la estufa, permita
sufidente flojedad como para sacar la estufa fuera del
recortado para la limpieza y el servicio.
NOTA: No permita que el conducto se pellizque entre la
pared y la estufa. Para verlo, saque el caj0n.
Use un compuesto para junturas de tuberia hecho para
uso con gas natural y de LP/Propano para sellar todas las
conexiones del gas. Si se usan los conectores flexibles
aseg0rese de que no est_n enroscados.
Para verificar si hay fugas en el electrodomestico
se debe de seguir las instrucciones del fabricante.
Asegt_rese de que no haya escapes de gas. Despu_s
de conectar la estufa al suministro de gas, compruebe el
sistema con un menOmetro. Si no tiene un manOmetro,
abre el gas y use un detector de fugas liquido en todas
lasjunturas y conexiones para averiguar si hay escapes
de gas.
No use llama para controlar que no
hayan p_rdidas de gas. La comprobaciOn de p_rdidas de
gas con una llama puede resultar en un incendio o
explosion.
Se debe sellar todas las aberturas en la pared o el piso
donde la estufa se instala.
Apriete todas las conexiones si hace falta para
prevenir fugas de gas en la superficie de la estufa o en
la linea de suministro.
Asegurese del alineamiento de las v_lvulas despu_s
de conectar la superficie de la estufa con el suministro
del gas para cerciorarse de que el tubo de escape no se
haya movido.
Desconecte esta estufa y su valvula individual de
cierre del sistema del siministro de gas durante
cualquier prueba de presi0n de ese sistema a presiones
mayores de 1/2 psig (3.5 kPa o 14" columna de agua).
Aisla la estufa del sistema del suministro de gas
cerrando su wtlvula manual de cierre individual durante
cualquier prueba de presi0n del suministro del gas a
presiones iguales a menos de 1/2 psig (3.5 kPa o 14"
columna de agua).
6. Conversi6n para uso de Propano Liquido
Este aparato puede ser usado con gas natural o propano
liquido. Ha sido ajustado en la fEbrica para operar con
gas natural solamente.
Si desea convertir su estufa para uso con propano
liquido, use los orificios provistos ubicados en el bolso
que contiene la literatura titulada "FOR LP/PROPANE
GAS CONVERSION". Siga las instrucciones que vienen
con los orificios.
18
