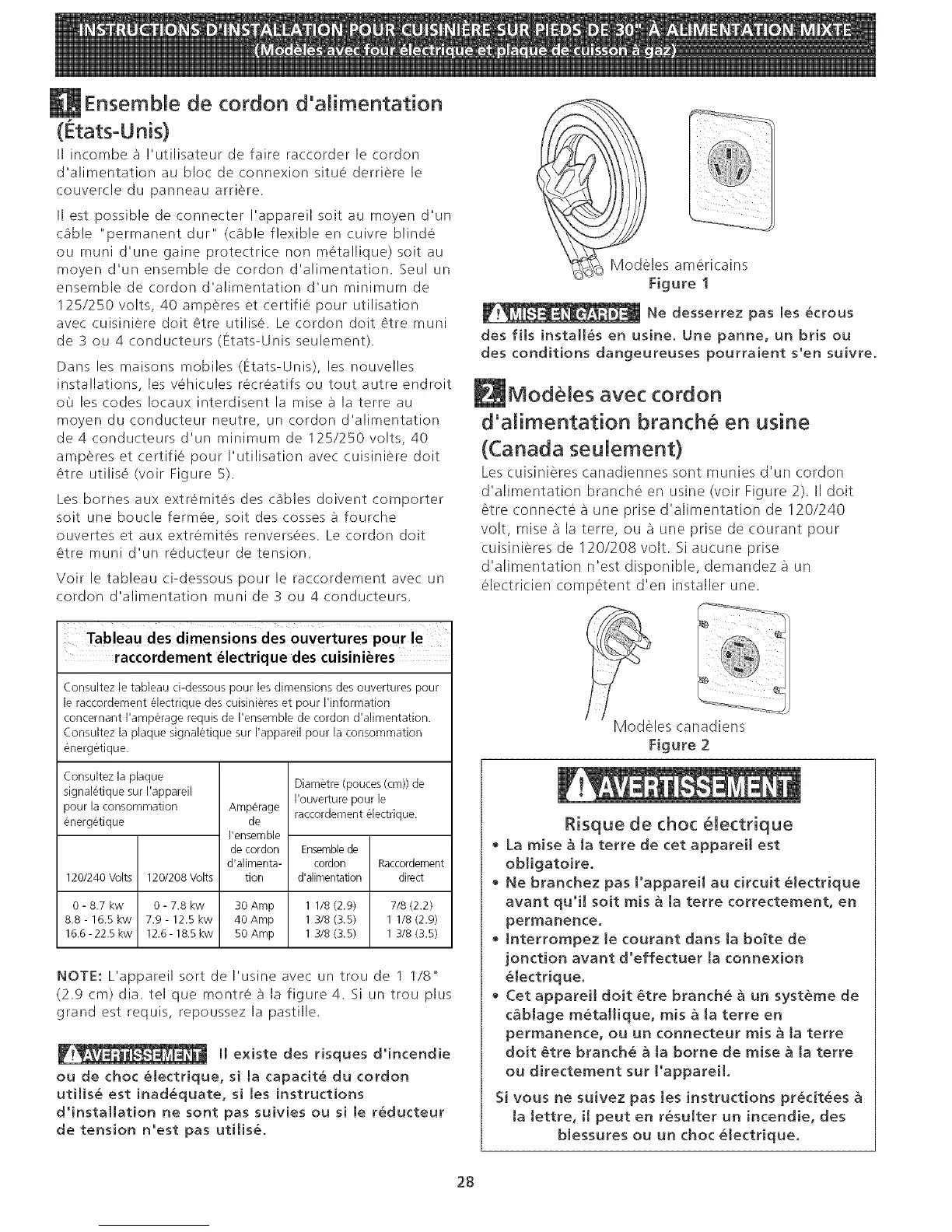

Ensembte de cordon d'alimentation
(Etats-Unis)
II incombe _ !'utilisateur de faire raccorder le cordon
d'alimentation au bloc de connexion situe derriere le
couvercle du panneau arriere,
II est possible de connecter I'appareil soit au moyen d'un
cable "permanent dur" (cAble flexible en cuivre blinde
ou muni d'une gaine protectrice non metallique) soit au
moyen d'un ensemble de cordon d'alimentation, Seul un
ensemble de cordon d'alimentation d'un minimum de
125/250 volts, 40 amperes et certifie pour utilisation
avec cuisiniere dolt 6tre utilise, Le cordon dolt _tre muni
de 3 ou 4 conducteurs (Etats-Unis seulement),
Dans les maisons mobiles (Etats-Unis), les nouve!les
installations, les vehicules recreatifs ou tout autre endroit
oO les codes Iocaux interdisent la mise a la terre au
moyen du conducteur neutre, un cordon d'alimentation
de 4 conducteurs d'un minimum de 125/250 volts, 40
amperes et certifie pour I'utilisation avec cuisiniere dolt
8tre utilise (voir Figure 5).
Les bornes aux extremites des cables doivent comporter
soit une boucle fermee, soit des cosses _3fourche
ouvertes et aux extremites renversees, Le cordon dolt
6tre muni d'un reducteur de tension.
Voir le tableau ci-dessous pour le raccordement avec un
cordon d'alimentation muni de 3 ou 4 conducteurs.
Modeles americains
Figure !
Ne desserrez pas les ecrous
des fils installes en usine. Une panne, un bris ou
des conditions dangeureuses pourraient s'en suivre.
Modeles avec cordon
d'alimentation branch en usine
(Canada seulement)
Les cuisinieres canadiennes sont munies d'un cordon
d'alimentation branche en usine (volt Figure 2). II dolt
_tre (onnecte a une prise d'alimentation de 120/240
volt, mise a la terre, ou a une prise de (ourant pour
cuisinieres de 120/208 volt. Si aucune prise
d'alimentation n'est disponible, demandez a un
electricien comp6tent d'en installer une.
raccordement electrique des cuisinieres
(onsultez le tableau ci-dessous pour lesdimensions des ouvertures pour
[e raccordement _lectrique des cuisini_res et pour I'information
concemant I'amperage requis de I'ensemble de cordon d'alimentation.
(onsultez [a plaque signal_tique sur ['appareil pour [a consommation
energetique.
Consultez la plaque
signaletique sur I'appareil
pour la consommation
energetique
120/240 Volts 120/208 Volts
0- 8.7 kw 0- 7.8 kw 30 Amp
8.8 - 16.5 kw 7.9- 12.5 kw 40Amp
16.6 - 22.5 kw 12.6- 18.5 kw 50Amp
Amperage
de
I'ensemble
de cordon
d'alimenta-
tion
Diametre (pouces(cm)) de
I'ouverture pour le
raccordement electrique.
Ensemble de
cordon Raccordement
d'alimentation direct
1 1/8 (2.9) 7/8 (2.2)
1 3/8 (3.5) 1 1/8 (2.9)
1 3/8 (3.5) 1 3/8 (3.5)
NOTE: L'appareil sort de I'usine avec un trou de 1 1/8"
(2.9 cm) dia. tel que montre A la figure 4. Si un trou plus
grand est requis, repoussez la pastille.
I1 existe des risques d'incendie
ou de choc eJectrique, si la capacit_ du cordon
utilise est inadequate, si les instructions
d'installation ne sont pas suivies ou si [e r_ducteur
de tension n'est pas utilise.
Modeles canadiens
Figure 2
Risque de choc 61ectrique
La raise & [a terre de cet apparei[ est
obJigatoire.
• Ne branchez pas ['apparei[ au circuit _[ectrique
avant qu'[[ so[t mis g [a terre correctement, en
permanence,
• tnterrompez le courant darts ta bo_te de
jonction avant d'effectuer [a connexion
_lectrique.
Cet appareil doit 6tre branch_ _ un syst_me de
cSblage m_taHique, mis _ ta terre en
permanence, ou un connecteur mis _ ta terre
doit _tre branch_ _ ta borne de raise _ ta terre
ou directement sur ['appareiL
Si vous ne suivez pas les instructions pr_cit_es
ta tettre, [1 peut en r_su[ter un incendie, des
b[essures ou un choc _[ectrique.
