Fi[ d6nud6
rouges
CBbie d'alimentation
Fil blanc
Fil
ou vert
blanc
Bo?te de Connecteur
jonction homologu6 UL (ou
C_ble de CSA)
I'appareil

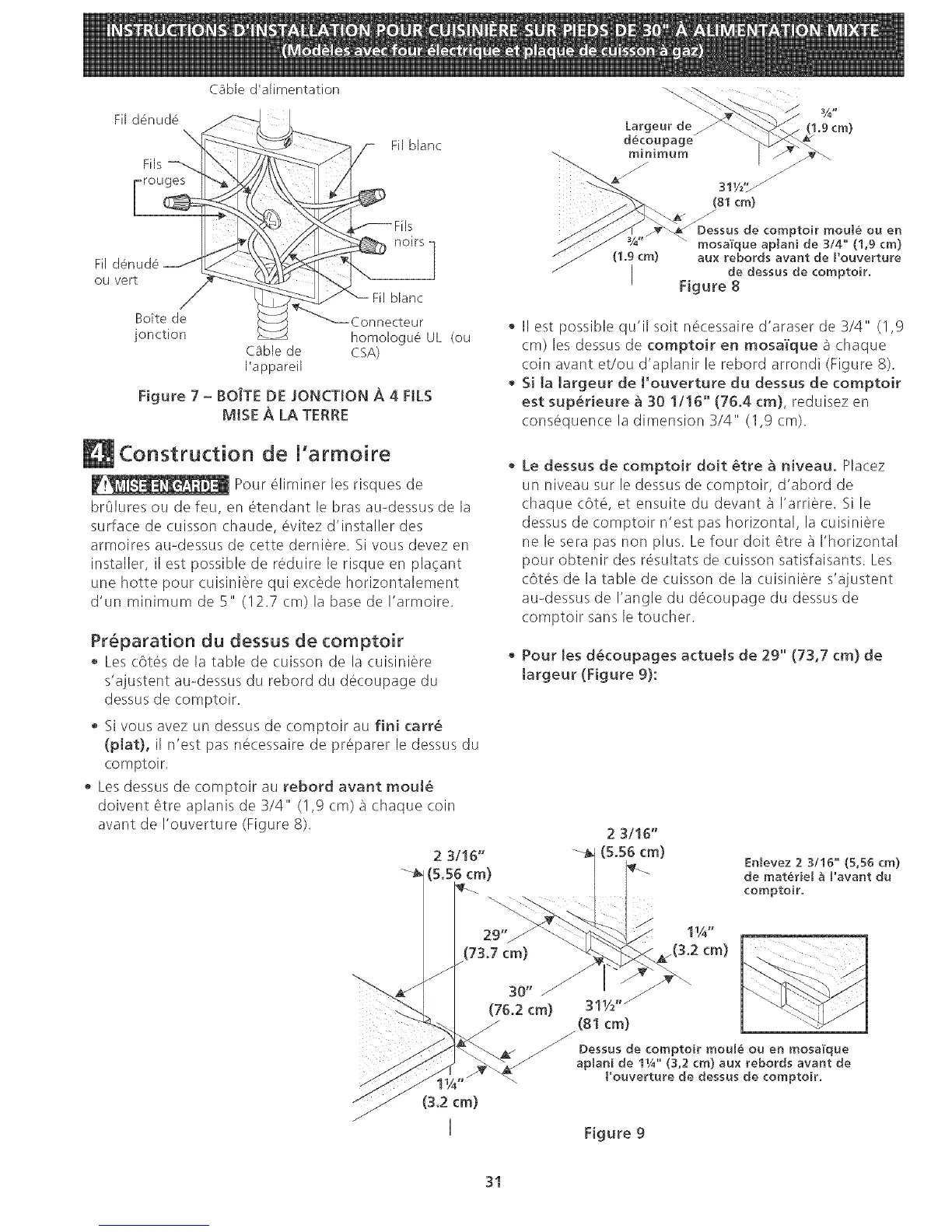

Figure 7 - BOJTE DE JONCTtON A 4 FILS
MISE A LA TERRE
(1.9 cm)
i
(1.9cm)
/
/
(81cm)
/
de comptoir moul_ ou en
mosa'_'que aplani de 3/4" (1,9 cm)
aux rebords avant de Pouverture
de dessus de comptoir.
Figure 8
II est possible qu'il soit n6cessaire d'araser de 3/4" (1,9
cm) les dessus de comptoir en mosa'l'que a chaque
coin avant et/ou d'aplanir le rebord arrondi (Figure 8).
• Si ta [argeur de ['ouverture du dessus de comptoir
est sup@rieure _ 30 1/16'" (76.4 cm), reduisez en
consequence la dimension 3/4" (I,9 cm).
Construction de l'armoire
Pour @miner les risques de
brOlures ou de feu, en etendant le bras au-dessus de la
surface de cuisson chaude, evitez d'installer des
armoires au-dessus de cette derniere. Si vous devez en
installer, il est possible de reduire le risque en placant
une hotte pour cuisiniere qui excede horizontalement
d'un minimum de 5"' (12.7 cm) la base de I'armoire.
Preparation du dessus de comptoir
Lesc6tes de la table de cuisson de la cuisiniere
s'ajustent au-dessus du rebord du decoupage du
dessus de comptoir.
Si vous avez un dessus de comptoir au fini carr_
(plat}, il n'est pas necessaire de preparer le dessus du
comptoir.
Les dessus de comptoir au rebord avant mou!_
doivent 6tre aplanis de 3/4" (!,9 cm) a chaque coin
avant de I'ouverture (Figure 8).
(3.2 cm)
i
Le dessus de comptoir doit @tre g niveau, Placez
un niveau sur le dessus de comptoir, d'abord de
chaque c6t6, et ensuite du devant a I'arriere. Si le
dessus de comptoir n'est pas horizontal, la cuisiniere
ne le sera pas non plus. Le four dolt _tre a I'horizontal
pour obtenir des resultats de cuisson satisfaisants. Les
c6t6s de la table de cuisson de la cuisiniere s'ajustent
au-dessus de I'angle du decoupage du dessus de
comptoir sans le toucher.
Pour [es d_coupages actueJs de 29" (73,7 cm} de
[argeur (Figure 9}:
2 3/16"
(5.56 cm)
Enlevez 2 3/16"" (5,56 cm)
de mat@ie[ a ['avant du
comptoir.
.(3.2 cm)
311/2"/
(81 cm)
/
Dessus de comptoir moul_ ou en mosa'_"que
aplani de 1_/4" (3,2 cm) aux rebords avant de
l"ouverture de dessus de comptoir.
Figure 9
31
