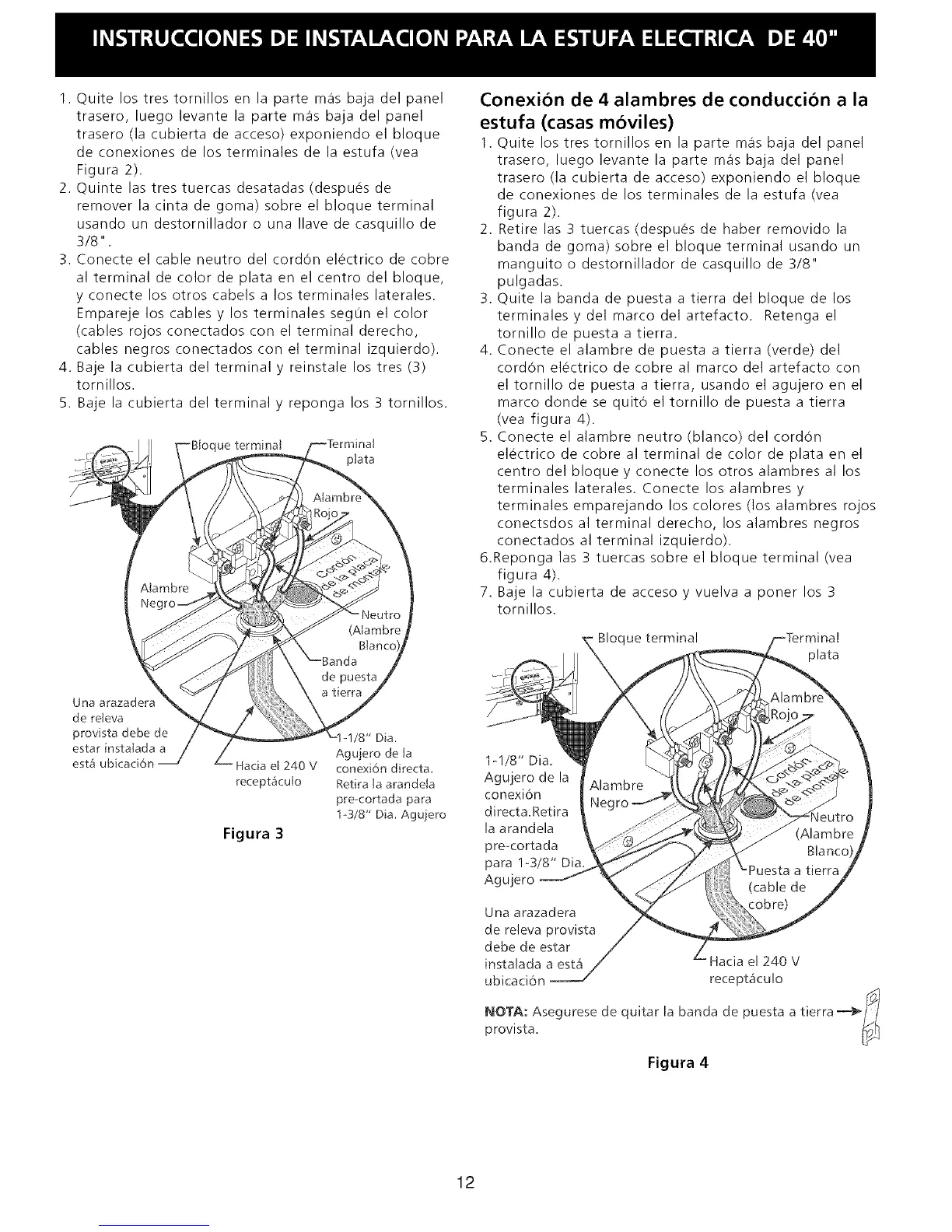

Frigidaire PLEF489CCH - Page 12

1. Quite los tres tornillos en la parte m_is baja del panel
trasero, luego levante la parte m_is baja del panel
trasero (la cubierta de acceso) exponiendo el bloque
de conexiones de los terminales de la estufa (vea
Figura 2).
2. Quinte las tres tuercas desatadas (despu_s de
remover la cinta de goma) sobre el bloque terminal
usando un destornillador o una Ilave de casquillo de
318".
3. Conecte el cable neutro del cordon electrico de cobre
al terminal de color de plata en el centro del bloque,
y conecte los otros cabels a los terminales laterales.
Empareje los cables y los terminales segOn el color
(cables rojos conectados con el terminal derecho,
cables negros conectados con el terminal izquierdo).
4. Baje la cubierta del terminal y reinstale los tres (3)
tornillos.
5. Baje la cubierta del terminal y reponga los 3 tornillos.
ue terminal
_lata
Conexion de 4 alambres de conduccion a la
estufa (casas moviles)
1. Quite los tres tornillos en la parte m_is baja del panel
trasero, luego levante la parte mas baja del panel
trasero (la cubierta de acceso) exponiendo el bloque
de conexiones de los terminales de la estufa (vea
figura 2).
2. Retire las 3 tuercas (despues de haber removido la
banda de goma) sobre el bloque terminal usando un
manguito o destornillador de casquillo de 3/8"
pulgadas.
3. Quite la banda de puesta a tierra del bloque de los
terminalesydel marco delartefacto. Retenga el
tornillo de puesta a tierra.
4. Conecte el alambre de puesta a tierra (verde) del
cordon electrico de cobre al marco del artefacto con
el tornillo de puesta a tierra, usando el agujero en el
marco donde se quitO el tornillo de puesta a tierra
(yea figura 4).
5. Conecte el alambre neutro (blanco) del cordon
electrico de cobre al terminal de color de plata en el
centro del bloque y conecte los otros alambres al los
terminales laterales. Conecte los alambres y
terminales emparejando los colores (los alambres rojos
conectsdos al terminal derecho, los alambres negros
conectados al terminal izquierdo).
6.Reponga las 3 tuercas sobre el bloque terminal (vea
figura 4).
7. Baje la cubierta de acceso y vuelva a poner los 3
tornillos.
I Bloque terminal
_lata
Una arazadera
de releva
provista debe de
estar instatada a
est_ ubicaci6n
Hacia et 240 V
receptgcu[o
Figura 3
/8" Dia.
Agujero de Ja
conexi6n direct&
Retira JaarandeJa
pre-cortada para
1-3/8" Dia. Agujero
1-1/8" Dia.
Agujero de la
conexion
direct& Retira
la arandela
pre-cortada
para !-3/8" Dia.
Agujero
Una arazadera
de releva provista
debe de estar
instalada a est,1 Hacia el 240 V
ubicadOn -- recept_culo
,4q
NOTA: Asegurese de quitar la banda de puesta a tierra --_/_ j
provista.
Figura 4
12
