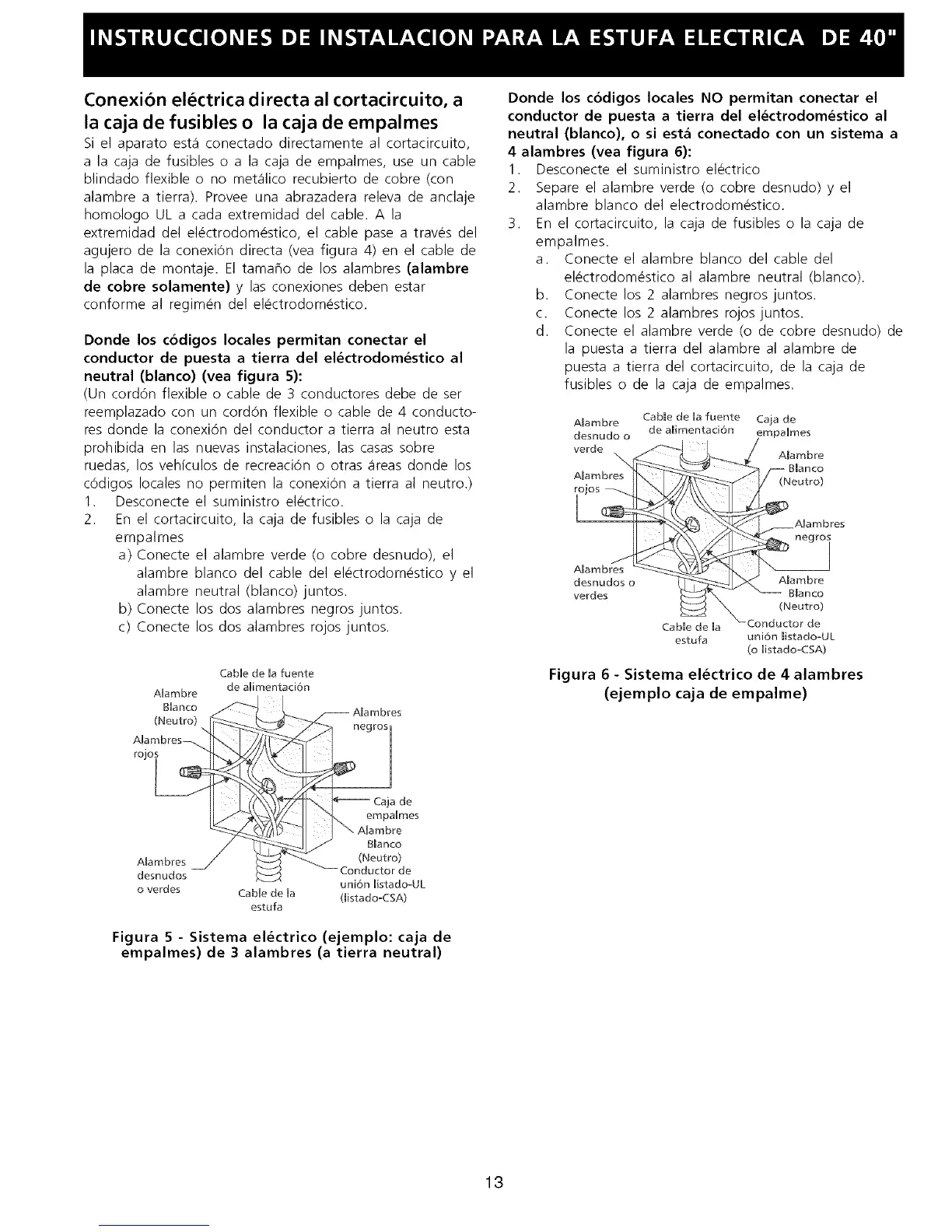

Conexion electrica directa al cortacircuito, a
la caja de fusibles o la caja de empalmes
Si el aparato esta conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metalico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homologo UL a cada extremidad del cable. A la
extremidad del electrodom_stico, el cable pase a traves del
agujero de la conexi6n directa (vea figura 4) en el cable de
la placa de montaje. El tama_o de los alambres (alambre
de cobre solamente) y las conexiones deben estar
conforme al regimen del el_ctrodom_stico.
Donde los codigos locales permitan conectar el
conductor de puesta a tierra del electrodomestico al
neutral (blanco) (vea figura 5):
(Un cord6n flexible o cable de 3 conductores debe de ser
reemplazado con un cord6n flexible o cable de 4 conducto-
res donde la conexi6n del conductor a tierra al neutro esta
prohibida en las nuevas instalaciones, las casas sobre
ruedas, los vehiculos de recreaci6n o otras areas donde los
c6digos locales no permiten la conexi6n a tierra al neutro.)
1. Desconecte el suministro el6ctrico.
2. En el cortacircuito, la caja de fusibles o la caja de
ernpalmes
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del el6ctrodom6stico y el
alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
A0ambre
B0anco
(Neutro)
AUambres_
CabUe de [a fuente
de aUimentad6n
ARambres
Donde los codigos locales NO permitan conectar el
conductor de puesta a tierra del electrodomestico al
neutral (blanco), o si est_ conectado con un sistema a
4 alambres (vea figura 6):
1. Desconecte el suministro el_ctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom_stico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes.
a. Conecte el alambre blanco del cable del
el_ctrodom_stico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
Alambre Cable de 0a fuente Caja de
desnudo o de amimentaci6n empa0rnes
verde _ _____---_"__ ./ Amambre
_L _--_w' _ _ Blanco
A[ambres _ _--------__________.//1// (Neutro)
verdes _ _ "_ B[anco
estufa uni6n mistado-U L
(o 0istado-CSA)
Figura 6 - Sistema el&ctrico de 4 alambres
(ejemplo caja de empalme)
a de
Blanco
Alambres (Neutro)
desnudos 2onductor de
uni6n [istadooUL
o verdes Cable de [a ([istado-CSA)
estufa
Figura 5 - Sistema electrico (ejemplo: caja de
empalmes) de 3 alambres (a tierra neutral)
13
