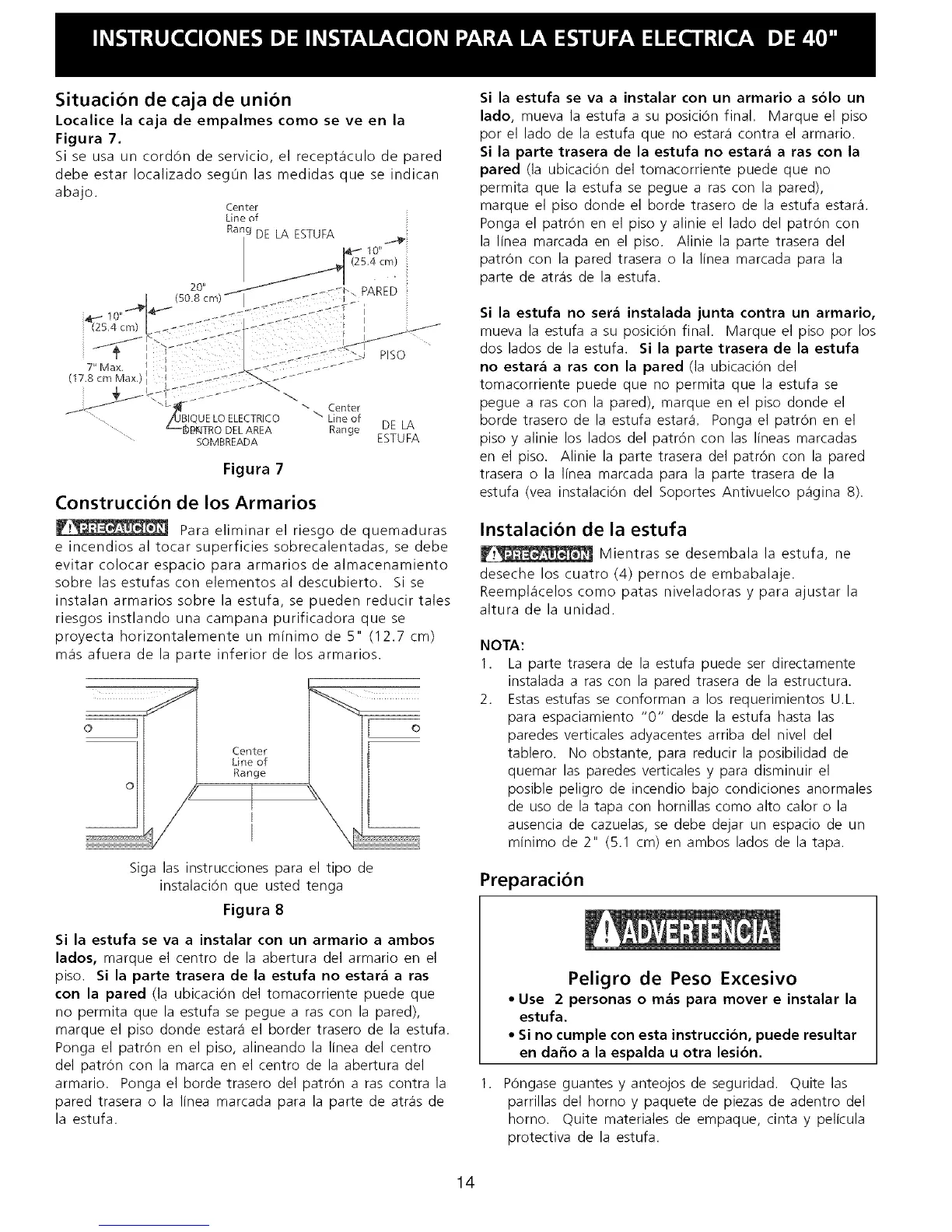

Situacion de caja de union
Localice la caja de empalmes como se ve en la
Figura 7.
Si se usa un cord6n de servicio, el recept_iculo de pared
debe estar Iocalizado seg0n las medidas que se indican
abajo.
Center
Line of
RangDELA ESTUFA
SOMBREADA
Figura 7
ESTUFA
Construccion de los Armarios
Para eliminar el riesgo de quemaduras
e incendios al tocar superficies sobrecalentadas, se debe
evitar colocar espacio para armarios de almacenamiento
sobre lasestufascon elementosal descubierto. Sise
instalan armarios sobre la estufa, se pueden reducir tales
riesgos instlando una campana purificadora que se
proyecta horizontalemente un minimo de 5" (12.7 cm)
m_is afuera de la parte inferior de los armarios.
° l
o
/
Center
Line of
Range
I
I
o
Siga las instrucciones para el tipo de
instalaci6n que usted tenga
Figura 8
Si la estufa se va a instalar con un armario a ambos
lados, marque el centro de la abertura del armario en el
piso. Si la parte trasera de la estufa no estar_ a ras
con la pared (la ubicaci6n del tomacorriente puede que
no permita que la estufa se pegue a ras con la pared),
marque el piso donde estar_i el border trasero de la estufa.
Ponga el patr6n en el piso, alineando la linea del centro
del patr6n con la marca en el centro de la abertura del
armario. Ponga el borde trasero del patr6n a ras contra la
pared trasera o la linea marcada para la parte de atr_is de
la estufa.
Si la estufa se va a instalar con un armario a solo un
lado, mueva la estufa a su posici6n final. Marque el piso
por el lado de la estufa que no estar_i contra el armario.
Si la parte trasera de la estufa no estara a ras con la
pared (la ubicaci6n del tomacorriente puede que no
permita que la estufa se pegue a ras con la pared),
marque el piso donde el borde trasero de la estufa estar_i.
Ponga el patr6n en el piso y alinie el lado del patr6n con
la linea marcada en el piso. Alinie la parte trasera del
patron con la pared trasera o la linea marcada para la
parte de atr_is de la estufa.
Si la estufa no ser_ instalada junta contra un armario,
mueva la estufa a su posici6n final. Marque el piso pot los
dos lados de la estufa. Si la parte trasera de la estufa
no estar_ a ras con la pared (la ubicaci6n del
tomacorriente puede que no permita que la estufa se
pegue a ras con la pared), marque en el piso donde el
borde trasero de la estufa estar_i. Ponga el patr6n en el
piso y alinie los lados del patr6n con las lineas marcadas
en el piso. Alinie la parte trasera del patr6n con la pared
trasera o la linea marcada para la parte trasera de la
estufa (vea instalaciOn del Soportes Antivuelco p_igina 8).
Instalacion de la estufa
Mientras se desembala la estufa, ne
deseche los cuatro (4) pernos de embabalaje.
Reempl_icelos como patas niveladoras y para ajustar la
altura de la unidad.
NOTA:
1. La parte trasera de la estufa puede set directamente
instalada a ras con la pared trasera de la estructura.
2. Estas estufas se conforman a los requerimientos U.L
para espaciamiento "0" desde la estufa hasta las
paredes verticales adyacentes arriba del nivel del
tablero. No obstante, para reducir la posibilidad de
quemar las paredes verticales y para disminuir el
posible peligro de incendio bajo condiciones anormales
de uso de la tapa con hornillas como alto calor o la
ausencia de cazuelas, se debe dejar un espacio de un
minimo de 2" (5.1 cm) en ambos lados de la tapa.
Preparacion
Peligro de Peso Excesivo
• Use 2 personas o mas para mover e instalar la
estufa.
• Si no cumple con esta instruccion, puede resultar
en da_o a la espalda u otra lesion.
P6ngase guantes y anteojos de seguridad. Quite las
parrillas del homo y paquete de piezas de adentro del
horno. Quite materiales de empaque, cinta y pelicula
protectiva de la estufa.
14
