Frigidaire Professional FPDF4085KF Install Guide

11
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
P/N 318201763 (0907) Rev. A
English - pages 1-10; Español - páginas 11-20
Notes - pages 21-23; Wiring Diagram - page 24
cubierta por una lámina metálica de MSG, número 28,
0.015" (0.4 mm) de acero inoxidable, 0.024" (0.6 mm) de
aluminio, ô 0.02" (0.5 mm) de cobre.
Un espacio mínimo de 30" (76.2 cm) cuando el armario no
está protegido.
No pellizque el cordón eléctrico entre la estufa y la pared.
No selle la estufa a los armarios de lado.
**NOTA: Un espacio mínimo de 24" (61 cm) entre la
superficie de la estufa y el fondo del armario cuando el
fondo del armario de madera o metal está protegido por
no menos de 1/4" (0.64 cm) de madera resistente al fuego
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
OBSERVE CÓDIGOS TODO GOBERNANTES Y ORDENANZAS.
Si la información contenida en este manual no es seguida exactamente, puede
ocurrir un incendio o explosión causando daños materiales, lesión personal o la muerte.
PARA SU SEGURIDAD:
— No almacene ni utilice gasolina u otros vapores y líquidos inflamables
en la proximidad de éste o de cualquier otro artefacto.
— QUE DEBE HACER SI PERCIBE OLOR A GAS:
• Notratedeencenderningúnartefacto.
• Notoqueningúninterruptoreléctrico;nouseningúnteléfonoensuedicio.
• Llameasuproveedordegasdesdeelteléfonodeunvecino.
Siga las instrucciones del proveedor de gas.
• Sinologracomunicarseconsuproveedordegas,llamealdepartamentodebomberos.
— Lainstalaciónyelserviciodemantenimientodebenserefectuadosporuninstaladorcalicado,
la agencia de servicio o el proveedor de gas.

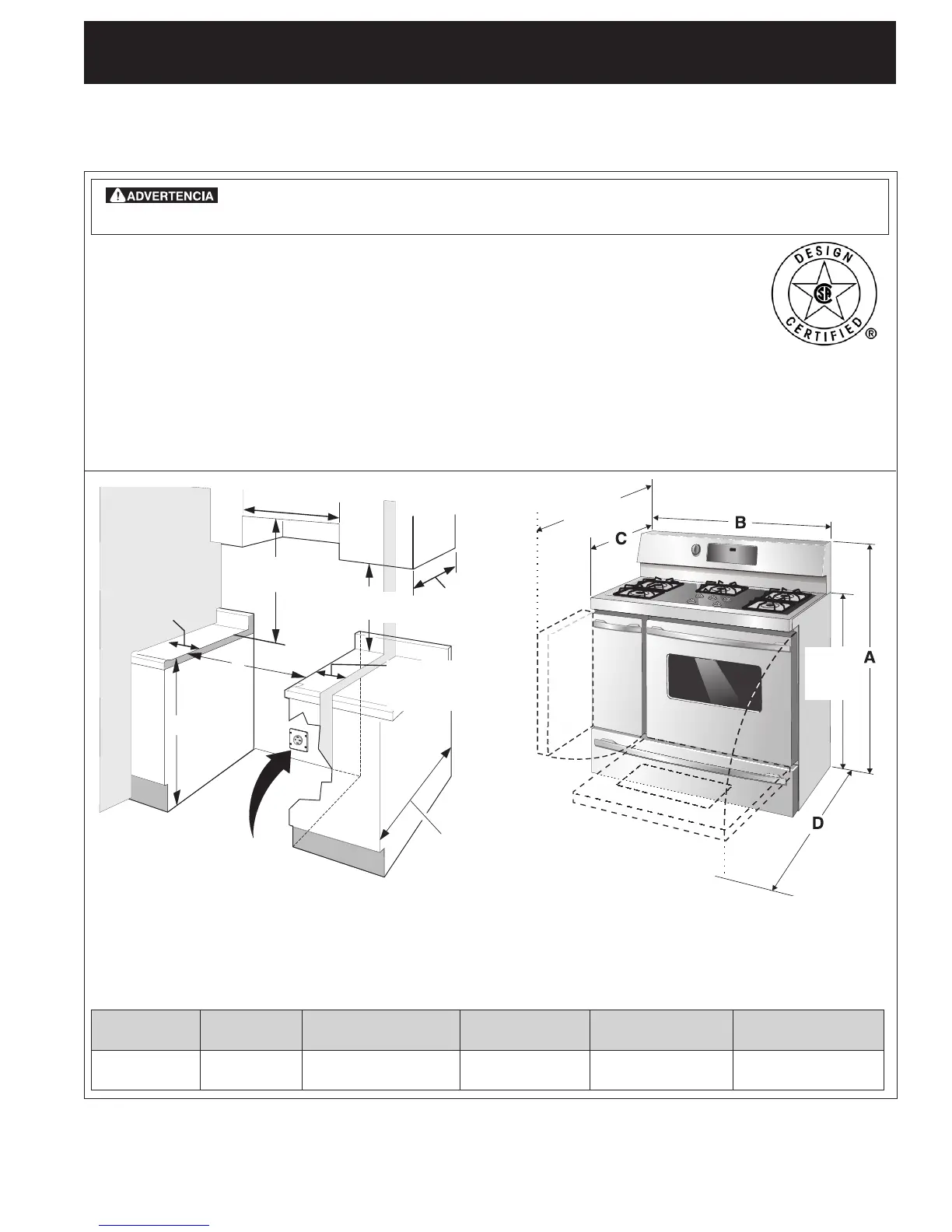

13" Max.
(33 cm Max.)
24" Mín.
(61 cm Mín.)
24½" Máx.
(62.2 cm Máx.)
40 1/8" Mín.
(101.9 cm Mín.)
Vea
Nota
Tomacorriente de pared
puesto a tierra
PARED
PARED
2¾" Mín.
(7 cm Mín.)
Si hay uno
pared, lado
izquierdo
Si hay uno pared:
2½" Mín.
(6.4 cm Mín.)
lado derecho
18" Mín.
(45.7 cm Mín.)
F
E
Imprimido en los Estados Unidos
36"
(91.4 cm)
pierna
extendida
A. ALTURA B. ANCHURA C. PROFUNDIDAD AL
FRENTE DE LA ESTUFA
D. PROFUNDIDAD CON
PUERTA ABIERTA
E. MÍNIMO DE ANCHO
ESPACIO RECORTADO
F. ALTURA DE
MOSTRADOR
48 1/8"
(122.2 cm)
40 1/8"
(101.9 cm)
26¼" (66.7 cm)
con la manilla 28½" (72.4)
44 5/8" (113.3 cm) 40 1/4" (102.2 cm) 36" (91.4 cm) standard
35 7/8" (91.1 cm) min.
36 3/8"
(92.4 cm)
