FTE Maximal MAX T220 HD - Descrizione del PANNELLO Frontale; Descrizione del PANNELLO Posteriore

rev 1.0
italiano
PAG.
7

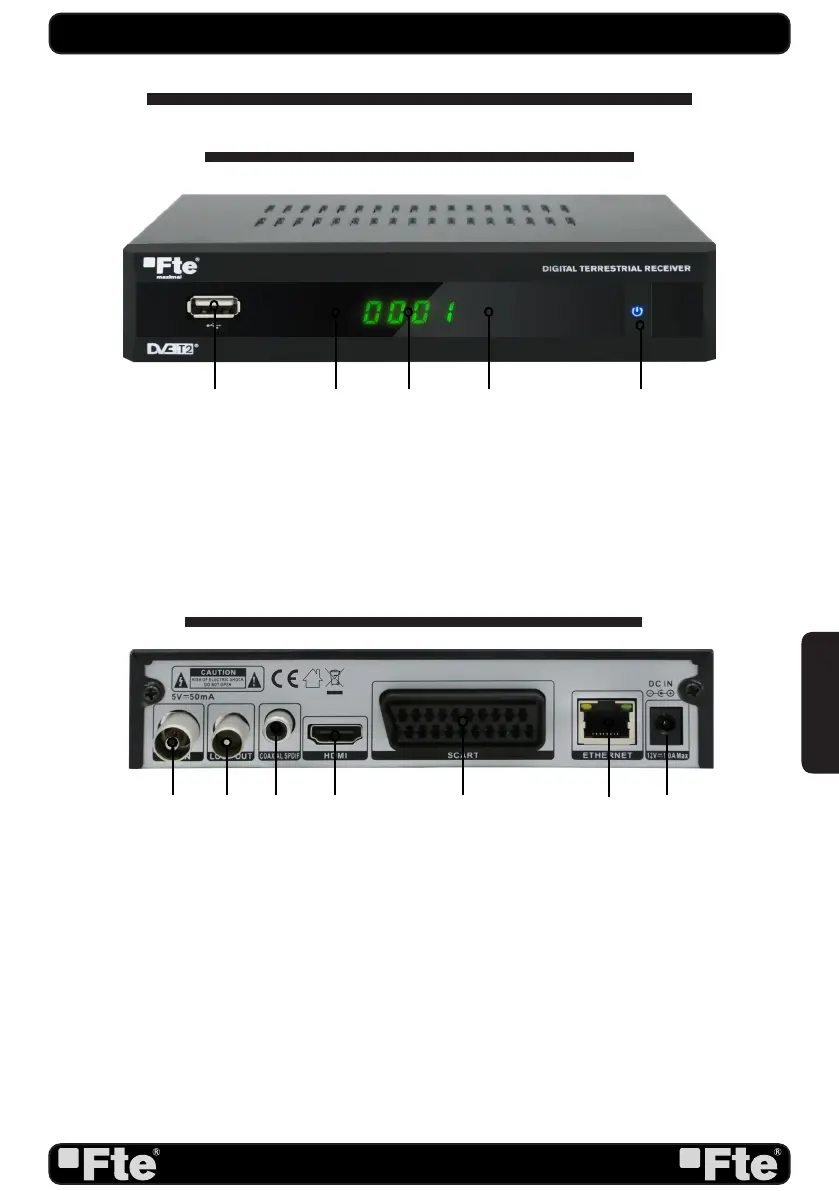

DEScrIzIONE TELEcOMANDO & PANNELLO FrONTALE
1. RF IN: entrata segnale terrestre del sintonizzatore digitale.
2. RF OUT: uscita segnale terrestre per il collegamento a cascata di altri apparecchi.
3. COAXIAL S/PDIF: Uscita audio digitale coassiale (AC3)
4. ETHERNET: Collegamento di rete del ricevitore.
5. HDMI: Uscita HDMI per il collegamento ad una TV HD
6. TV: uscita SCART per il collegamento al televisore
7. DC IN: Alimentazione 12 VDC.
1. DEScrIzIONE TELEcOMANDO & PANNELLO FrONTALE
1.1. DEScrIzIONE DEL PANNELLO FrONTALE
1. USB: Connecttore USB 2.0
2. STAND BY LED: indica lo stato del ricevitore.
3. DISPLAY a 4 cifre digitali per la visualizzazione dei numeri di canale.
4. Sensore IR: capta i segnali infrarossi del telecomando.
5. PULSANTE STANDBY: Accendere o impostare in modalità standby il ricevitore.
1.2. DEScrIzIONE DEL PANNELLO POSTErIOrE
1 52 3
4
61
3
742
5
