Kurzbeschreibung des Mainboards
Vorgehensweise
Der Steckplatz für Prozessor ist zum S chutz der Federkon takte m it einer Schutzkappe
abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe
von Fujitsu Siemens Computers zurück genommen werden!
a
b
b
► Entfernen Sie den Kühlkörper.
► Drücken Sie auf den Hebel und
haken Sie ihn aus.
► Klappen Sie die Halterung nach oben.

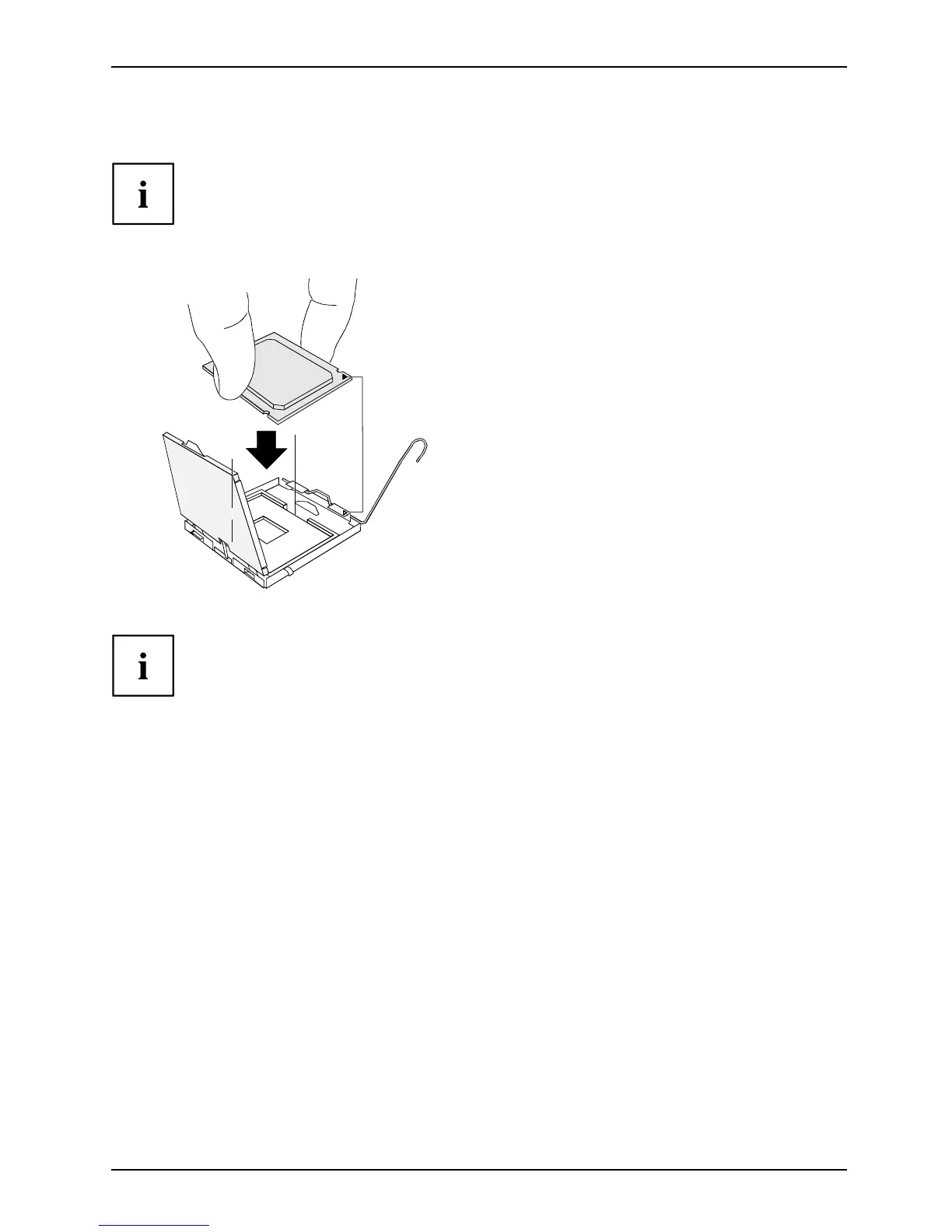

► Halten Sie den Prozessor mit Daumen
und Zeigefinger und stecken Sie ihn
so in den Steckplatz (b), dass die
Markierung d e s P roz e s s o rs mit der
Markierung am Steckplatz von der Lage
her übe reinstimmt (a).
► Drücken Sie de n Hebel nach unten,
bis er wieder einhakt.
► Entfernen Sie die Schutzklappe und
verwahren S ie dies e.
Bitte beachten S
ie, dass je nach verwendetem Kühlkörper unterschiedliche
Kühlkörperhalt
erungen auf dem Mainboard benötigt werden.
► Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.
► Befestigen Sie d
en Kühlkörper - je na ch Ausführung - mit vier Schraube n
oder stecken Sie
ihn in die Befestigungen.
A26361-D2764-Z110-1-7419, Ausgabe 1 Deutsch - 3
