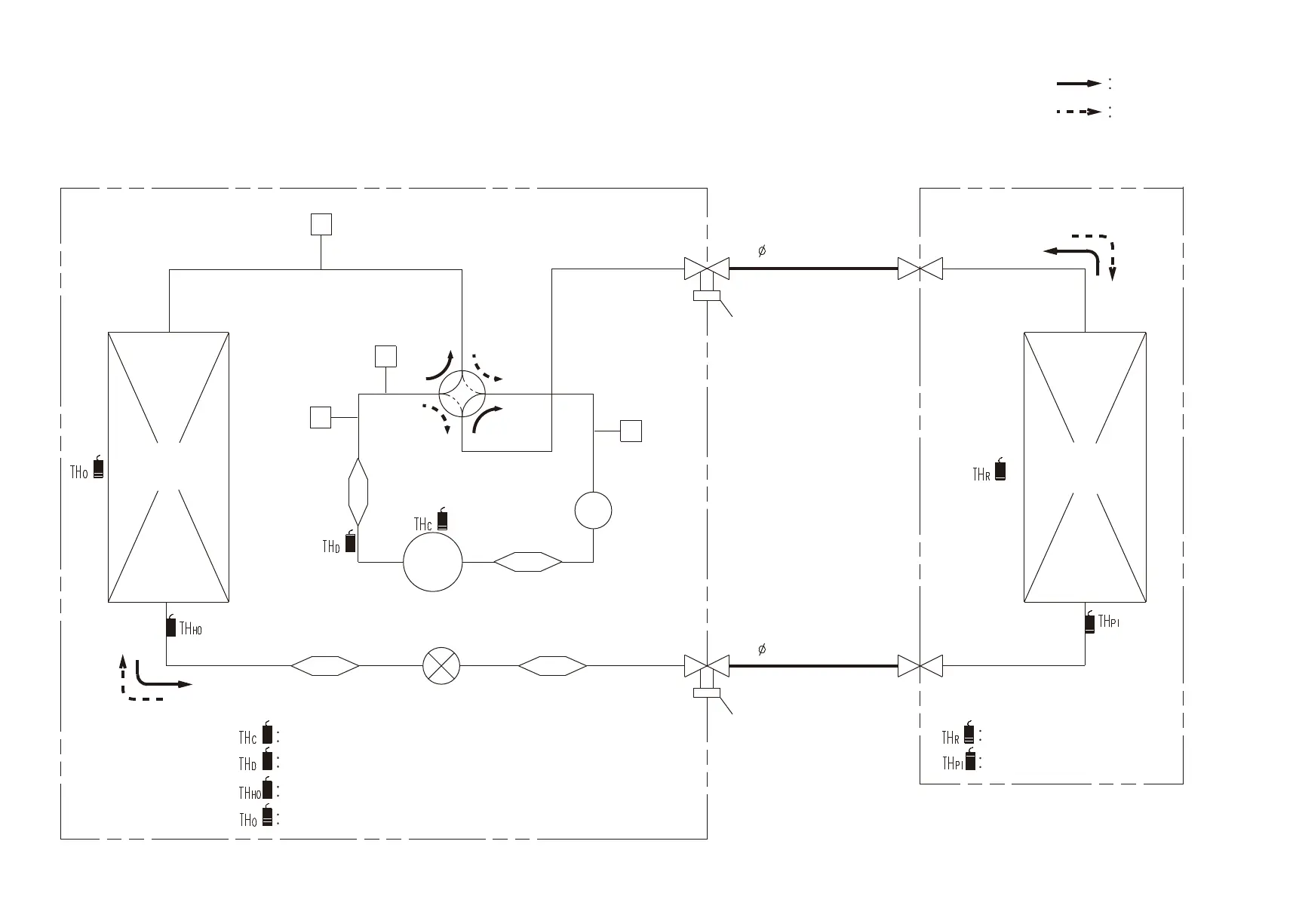

REFRIGERANT
SYSTEM DIAGRAM
2017.04.05
Thermistor (Compressor)
Compressor
4-way
Valve
Pressure
Check Valve
Pressure
Sensor (High)
Pressure
Switch
Pressure
Sensor (Low)
Muffler
Strainer
Strainer
Strainer
Expansion
Valve
3-Way Valve
3-Way Valve
Accumulator
Refrigerant Pipe
12.7mm (1/2")
Refrigerant Pipe
25.4mm (1")
Thermistor (Discharge)
Thermistor (Room)
Heat
Exchanger
Heat
Exchanger
Thermistor (Pipe)
Thermistor (Heat Exchanger Out)
Thermistor (Outdoor)
Cool
Refrigerant flow
Heat
4
OUTDOOR UNIT INDOOR UNIT
