Монтаж/демонтаж процессора (срадиатором)
Способ действия
Разъем для процессора закрыт защитной пластинкой для защиты пружинных
контактов. В случае предъявления гарантийных претензий возвращаемая
материнская плата может быть принята только при наличии прикрепленной
защитной пластинки фирмы Fujitsu Siemens Computers!
a
b
b

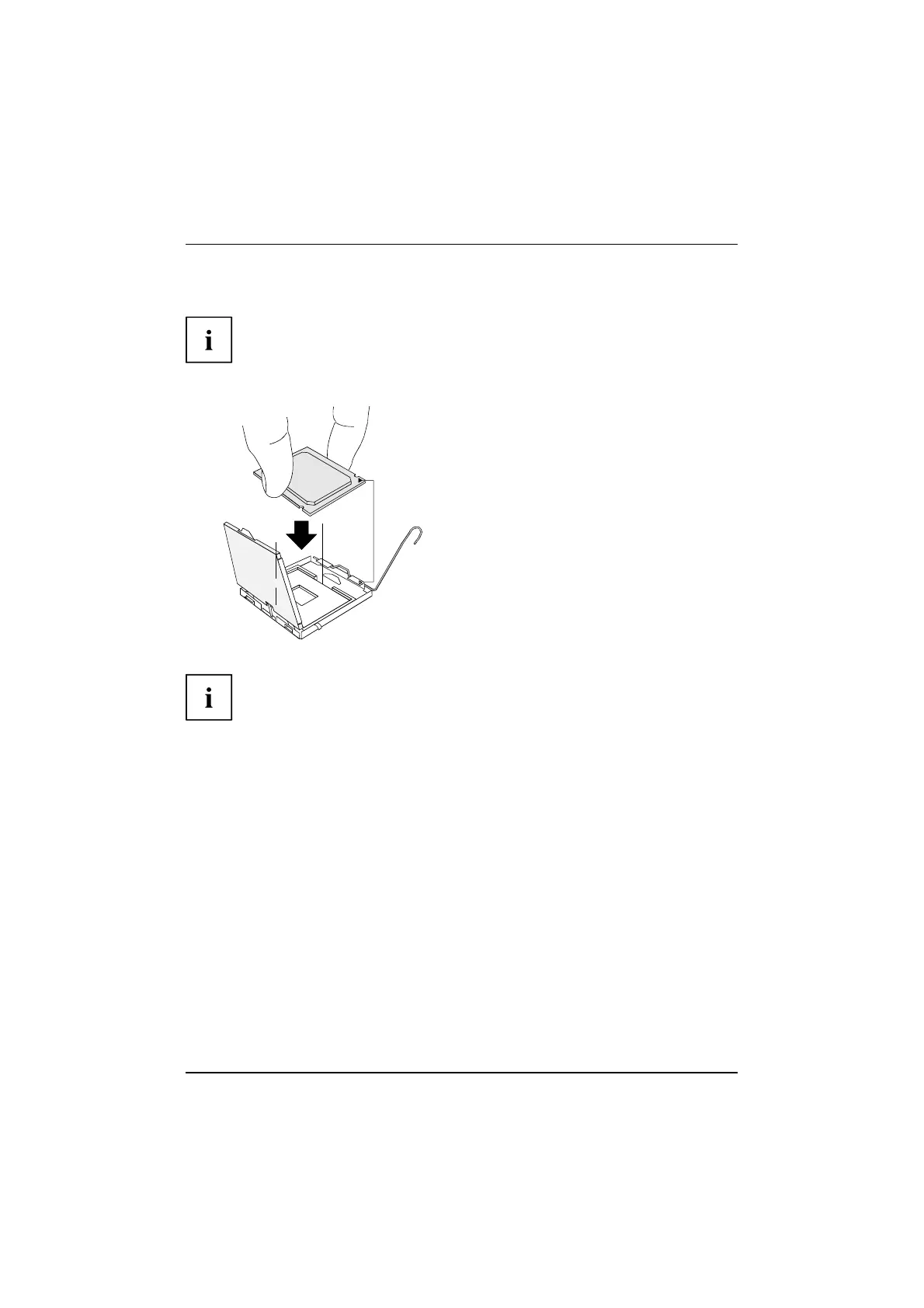

► Снимите радиатор.
► Нажмите на рычаг и поднимите его.
► Поднимите устройство крепления вверх.
► Держите процессор большим и
указательным пальцами и вставьте его
вразъем(b) так, чтобы маркировка на
процессоре по своему расположению
полностью совпала с маркировкой
на разъеме (а).
► Нажмите на рычаг вниз до щелчка,
означающего, что процессор закреплен.
► Удалите защитную пластинку и
сохраняйте ее.
Пожалуйста, учитывайте то, что в зависимости от используемого радиатора на
материнской плате требуются различные устройства крепления радиатора.
► В зависимости от варианта конфигурации перед установкой радиатора Вы должны снять
защитную пленку с радиатора, или же покрыть радиатор теплопроводящей пастой.
► Закрепите радиатор (в зависимости от конфигурации) при помощи четырех
шурупов или же вставьте его в крепеж.
4 - Pycckuй A26361-D2317-Z 110-1-8N 19, издание 2
