Fujitsu D2608 - Способ Действия

Краткое описание материнской платы
Способ действия
Разъем для процессора закрыт защитной пластинкой для защиты пружинных
контактов. В случае предъявления гарантийных претензий возвращаемая
материнская плата может быть принята только при наличии прикрепленной
защитной пластинки фирмы Fujitsu Technology So lution!
a
b
b
► Удалите радиатор.
► Нажмите на рычаг и поднимите его.
► Поднимите устройство крепл
ения вверх.

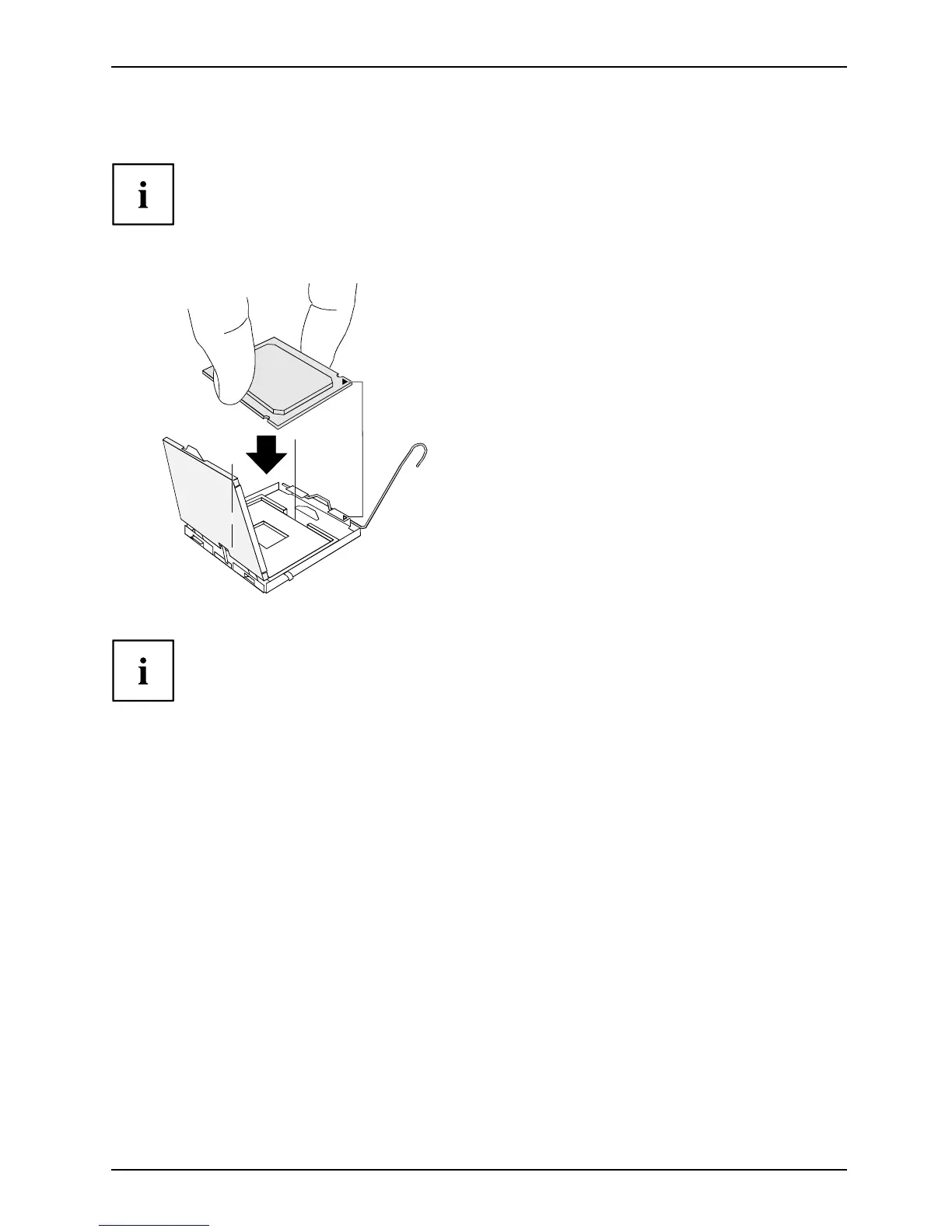

► Держите процессор большим и
указательным пальцами и вставьте его
вразъем(b) так, чтобы маркировка на
процессоре по своему расположению
полностью совпала с маркировкой
на разъеме (а).
►Нажмитенарычагвниздощ
елчка,
означающего, что процес
сор закреплен.
► Удалите защитную пластинку и
сохраняйте ее.
Пожалуйста, уч
итывайте то, что в зависимости от используемого радиатора на
материнской пл
ате требуются различные устройства крепления радиатора.
► В зависимости от варианта конфигурации перед установкой радиатора Вы должны снять
защитную пленку с радиатора, или же покрыть радиатор теплопроводящей пастой.
► Закрепите радиатор (в зависимости от конфигурации) при помощи четырех
шурупов или же вставьте его в крепеж.
