Fujitsu KVM s3-1621 User Manual

1
Den Switch mit Strom versorgen
Fahren Sie alle Server herunter, die an das Switching
System angeschlossen werden sollen. Verwenden Sie
das Stromkabel, das mit dem Switch geliefert wurde.
Stecken Sie das eine Kabelende in den Stromanschluss
des Switches auf der Geräterückseite. Stecken Sie das
andere Ende in eine geeignete Netzsteckdose.
2
Lokalen Port anschließen
Schließen Sie die VGA-Monitor-, die PS/2- oder
USB-Tastatur- und Mauskabel an die entsprechend
gekennzeichneten Switch-Ports an.
3
Einen KVM-IA an den Switch
anschließen
Wählen Sie einen verfügbaren Port auf der
Geräterückseite Ihres Switches aus. Schließen Sie ein
Ende eines CAT 5-Kabels (4 Paare, bis zu 10 m) an einen
nummerierten Port und das andere Ende an einen RJ-45-
Anschluss eines KVM-IA an.
4
Den KVM-IA an einen Server
anschließen
Schließen Sie den KVM-IA an die entsprechenden
Ports auf der Serverrückseite an. Wiederholen Sie
dieses Verfahren für alle Server, die an den Switch
angeschlossen werden sollen.
5
Netzwerk- und
Remote-Benutzer anschließen
Schließen Sie ein CAT 5-Kabel Ihres Ethernet-Netzwerks
an den LAN-Anschluss auf der Rückseite Ihres Switches
an. Netzwerk-Benutzer erhalten über diesen Port Zugriff.
6
Lokale Virtual Media anschließen
(optional)
Schließen Sie Virtual Media-Geräte an einen der vier
USB-Ports am Switch an.
7
Zielserver und den Switch hochfahren
Fahren Sie zunächst die Zielserver und dann den Switch
hoch.
HINWEIS: Um eine Virtual Media-Sitzung mit einem Server
zu öffnen muss der Server zunächst über einen Virtual
Media-fähigen KVM-IA (KVM s3 USB2- oder USB2-VGA-
Adapter) an den Switch angeschlossen werden.
Zusatzinformationen
Zusätzliche Informationen bzgl. des Switches, Software-
Setup und der Sicherheitskonfi guration können Sie der
Installations- und Bedienungsanleitung entnehmen, die
mit dem Switch geliefert wurde. Die neuesten Software-
und Firmwareaktualisierungen fi nden Sie unter
http://www.ts.fujitsu.com
installation
2
1
Fahren Sie alle Server
herunter und schließen Sie
das entsprechende Netzkabel
an den Switch an.
2
Schließen Sie Tastatur-, Monitor-,
Maus- und USB-Stecker für Ihre
lokale Verbindung an.
3
Schließen Sie die
KVM-IA Adapter an
den Switch an.
4
Schließen Sie die
KVM-IA Adapter an die
Server an.
5
Schließen Sie den
Switch an das
Netzwerk an.

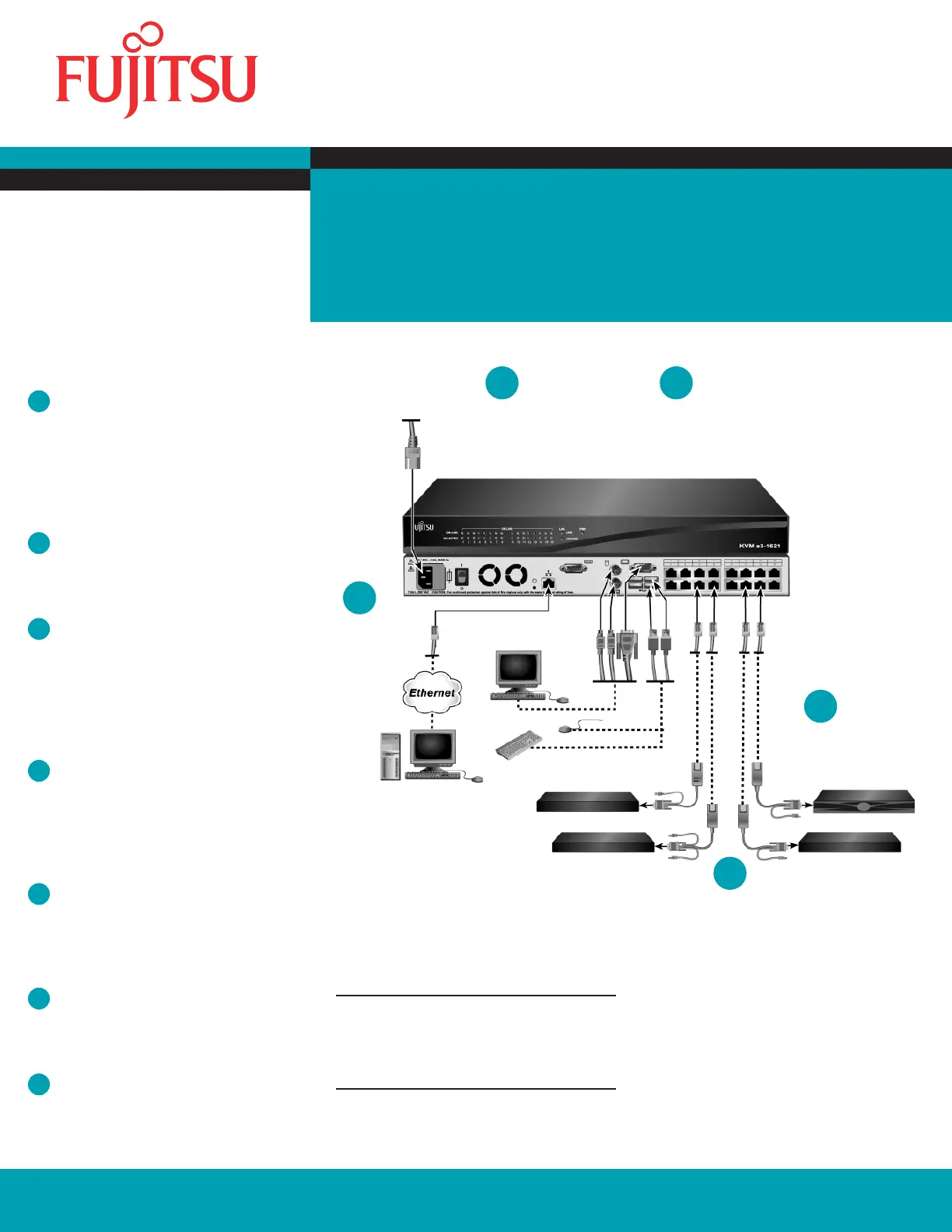

KVM s3-1621
Lokale Verbindungen
Server
Server
Server
Server
KVM s3-1621
Schnellinstallationsanleitung
Fujitsu Technology Solutions GmbH, User Documentation, 33094 Paderborn, Deutschland • E-Mail - manuals@ts.fujitsu.com • Online - http://ts.fujitsu.com/support
Alle verwendeten Hardware- und Softwarebezeichnungen sind Markenzeichen der entsprechenden Hersteller. 590-592-609B
Die folgenden Anweisungen helfen Ihnen bei
der Installation und Verwendung Ihrer
KVM s3-1621.
Nähere Informationen sind in Ihrer Installations-
und Bedienungsanleitung enthalten.
