Guía de instalación rápida
Fujitsu Technology Solutions GmbH, User Documentation, 33106 Paderborn, Alemania • Correo electrónico - manuals@ts.fujitsu.com l Internet - http://ts.fujitsu.com/support
Todos los nombres de hardware y software mencionados son marcas registradas de sus respectivos fabricantes. 590-1057-640A
instalación
4
Conmutador KVM s4
KVM s4-0812
|
KVM s4-1622
|
KVM s4-3242
Las instrucciones siguientes le ayudarán a
instalar y a utilizar fácilmente el conmutador.
En caso de que necesite asistencia adicional,
consulte la guía de uso e instalación.
1
Conexión del puerto local
Conecte un cable VGA para el monitor y los cables del
teclado y el ratón USB en los puertos etiquetados
correspondientes del conmutador KVM s4.
2
Conexión de un cable adaptador
CAT 5 al conmutador KVM s4
Conecte un extremo de un cable CAT 5 (4 pares, hasta
45 m) en un puerto numerado disponible en la parte
posterior del conmutador. Conecte el otro extremo en
el conector RJ-45 del cable adaptador CAT 5.
3
Conexión de un dispositivo de
destino al cable adaptador CAT 5
Conecte el cable adaptador CAT 5 en el puerto
correspondiente de la parte posterior del dispositivo
de destino. Repita los pasos 2 y 3 en todos los
dispositivos de destino que desee conectar.
4
Conexión de usuarios remotos
Conecte un cable CAT 5 suministrado por el cliente
desde la red Ethernet al puerto LAN situado en la
parte posterior del conmutador. Los usuarios de red
tendrán acceso al conmutador a través de este puerto.
5
Conexión a un módem externo
(opcional)
También es posible acceder al conmutador mediante
un módem que sea compatible con ITU V.92, V.90 o
V.24. Conecte un extremo de un cable CAT 5 en el
puerto MODEM del conmutador. Conecte el otro
extremo en el adaptador de CAT 5 a DB-9 (macho),
que, a continuación, debe conectarse al puerto
adecuado en la parte posterior del módem.

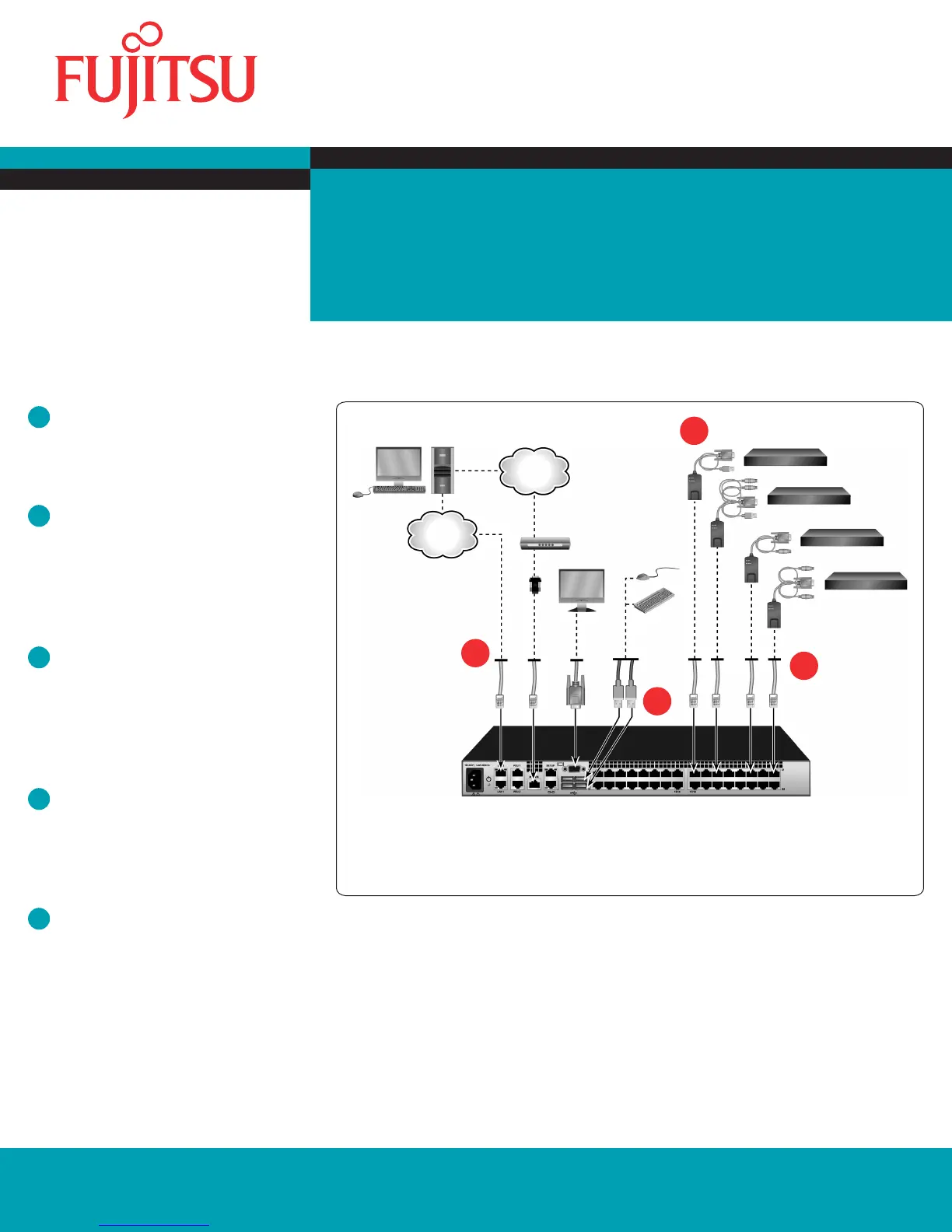

Conguración del conmutador KVM s4
Red
telefónica
Dispositivos
de destino
2
1
Conmutador KVM s4
(se muestra KVM s4-3242)
Ethernet
Módem
Adaptadores
CAT 5
3
4
Conexiones USB locales
