Guida all'installazione rapida
Fujitsu Technology Solutions GmbH, User Documentation, 33106 Paderborn, Germania • E-mail: manuals@ts.fujitsu.com l Sito Web: http://ts.fujitsu.com/support
Tutti i nomi dei prodotti hardware e software citati sono marchi dei rispettivi produttori. 590-1057-640A
Installazione
4
Switch KVM s4
KVM s4-0812
|
KVM s4-1622
|
KVM s4-3242
Istruzioni per l'installazione e l'utilizzo dello switch.
Per ulteriori informazioni, fare riferimento alla
guida all'installazione e manuale dell'utente.
1
Collegamento alla porta locale
Collegare i cavi del monitor VGA e della tastiera e mouse
USB alle corrispondenti porte sullo switch KVM s4.
2
Collegamento di un cavo adattatore
CAT 5 allo switch KVM s4
Collegare un'estremità di un cavo CAT 5 (a 4 doppini
e con lunghezza massima di 45 m) a una delle porte
numerate disponibili sul pannello posteriore dello
switch e l'altra estremità al connettore RJ-45 del
cavo adattatore CAT 5.
3
Collegamento di un dispositivo di
destinazione a un cavo adattatore CAT 5
Collegare un cavo adattatore CAT 5 alla porta
corretta sul pannello posteriore di un dispositivo
di destinazione. Ripetere le fasi 2 e 3 per tutti i
dispositivi di destinazione da collegare.
4
Collegamento degli utenti di rete
Collegare un cavo CAT 5 (fornito dal cliente),
collegato alla rete Ethernet, alla porta LAN sul
pannello posteriore dello switch. Gli utenti di rete
potranno accedere allo switch tramite questa porta.
5
Collegamento di un modem esterno
(opzionale)
È possibile accedere allo switch anche tramite un
modem ITU V.92, V.90 o compatibile con V.24. Collegare
un'estremità di un cavo CAT 5 alla porta MODEM
sullo switch, l'altra estremità all'adattatore da CAT 5
a DB-9 (maschio) e quindi collegare alla porta
corrispondente sul pannello posteriore del modem.

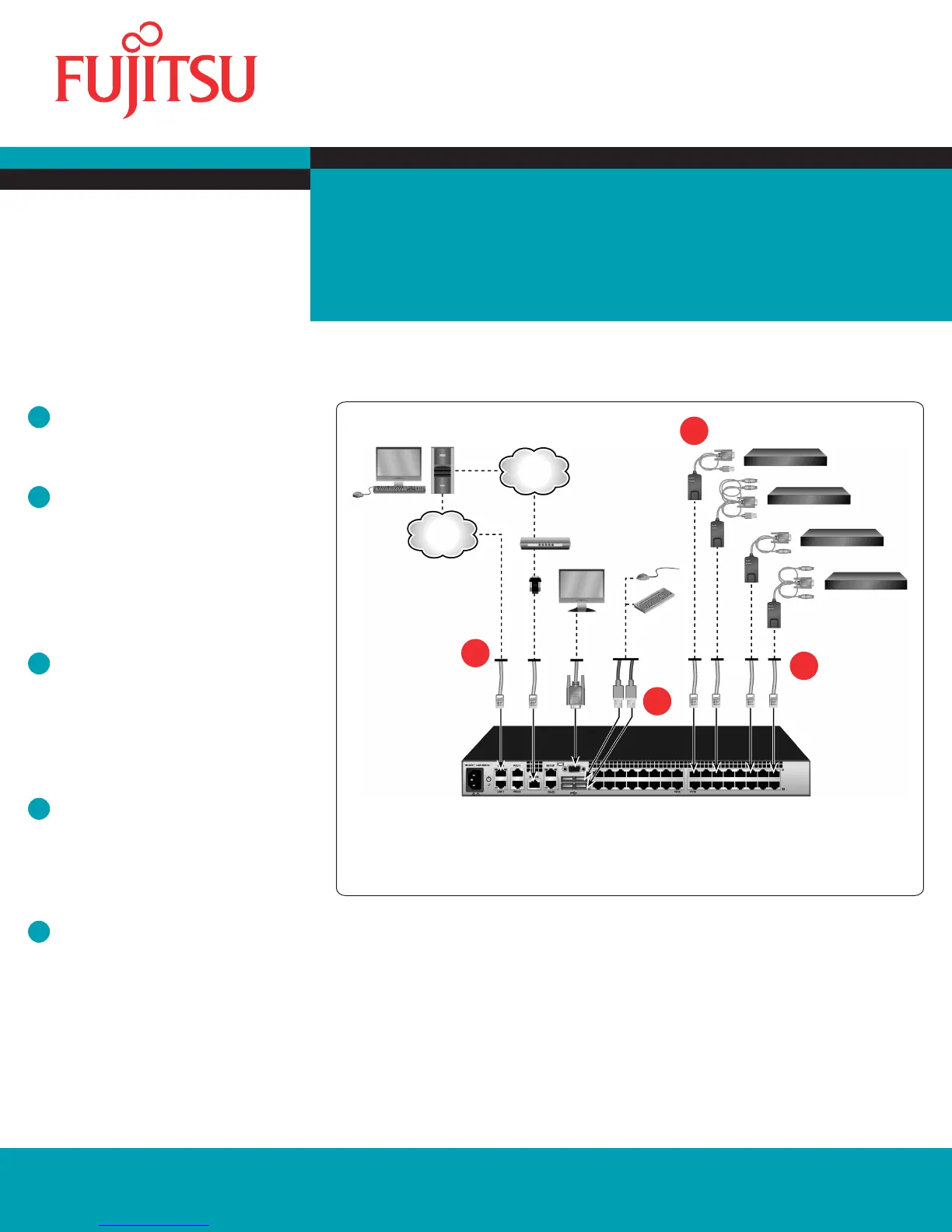

Congurazione dello switch KVM s4
Rete
telefonica
Dispositivi di
destinazione
2
1
Switch KVM s4
(in gura KVM s4-3242)
Ethernet
Modem
Adattatori
CAT 5
3
4
Collegamenti USB locali
