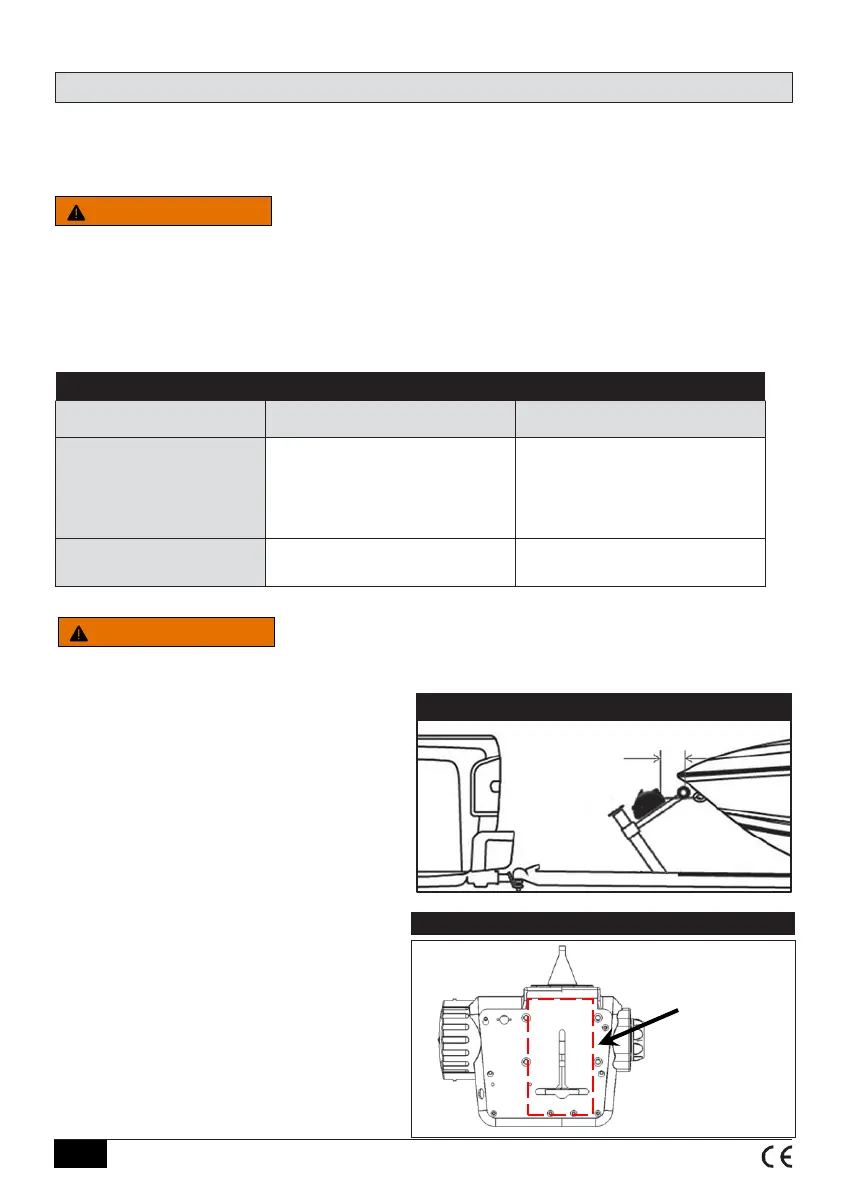

Exigences relatives aux pièces pour l’assemblage
Reportez-vous au tableau 2 ci-dessous pour le nombre et la taille des boulons et le couple requis.
Le système de montage doit indiquer la longueur des boulons.
TOUJOURS serrez les boulons de montage aux valeurs spécifiées pour votre treuil dans le tableau 2.
TOUJOURS Utiliser des pièces de catégorie 5 (classe métrique 8.8).
NE JAMAIS souder les boulons de montage.
Choisissez TOUJOURS la bonne longueur de boulon pour votre application.
TOUJOURS confirmer la longueur du boulon nécessaire pour assurer une connexion appropriée au thread.
Un minimum de deux fils complets devrait se démarquer de l’écrou.
Instructions d’installation
1.2 Sélectionner l’emplacement de montage
Choisissez TOUJOURS un emplacement de montage suffisamment solide pour résister à la
capacité de traction maximale de votre treuil.
Le treuil doit être positionné de sorte que la
ceinture sorte du treuil horizontal vers l’œil
avant lorsque le bateau est complètement
chargé dans la remorque.
Le col de la ceinture doit être à au moins 6 po
de l’œil avant lorsque le bateau est
complètement chargé dans la remorque.
Voir figure 2.
Figure 3 - Surface de montage
Superficie
minimale
Pour
Montage
4.5”x 6”
Figure 2 - Emplacement du mont
Distance minimale
entre l’œil de l’avant
et le treuil, lorsque le
bateau est
complètement
chargé dans la
remorque
6”
Table 2 - Exigences de couple de montage
28-30 lb-pi 28-30 lb-pi
1.2.1 Considérations relatives à
montage du treuil
La surface de montage doit être égale ou supérieure
à la surface de montage du cadre de treuil.
Voir la figure 3.
Trois ensembles de boulons, rondelles,
3/8 po écrous de grade 5 pour le montage
ce treuil.
AVERTISSEMENT
AVERTISSEMENT
©2021 Horizon Global Americas Inc. • F4088-00 REV D (7871) 08/2021
F6
