FULTON XLT 7.0 - Caractéristiques et Spécifications; Instructions Dinstallation

AVANT D’INSTALLER ET D’UTILISER LE TREUIL, LISEZ ET SUIVEZ TOUTES
LES INSTRUCTIONS D’ASSEMBLAGE ET LES MESSAGES DE SÉCURITÉ
Montage
Pour éviter l’activation accidentelle du treuil ou des blessures graves, terminez l’installation du treuil et
connectez le crochet avant d’installer le câblage et d’allumer l’alimentation électrique
1. Avant l’installation
1.1 Inspecter les pièces
Manuel d’instruction du propriétaire
Assemblage de treuils
Bouton d’embrayage
Cordons d’alimentation
Télécommande
Sangle et crochet
Sangle stroboscopique de passe
Pièces d’installation
Caractéristiques et spécifications
Table 1 – Caractéristiques et spécifications
XLT 7.0
XLT 10.0
Poids de bateau maximal
recommandé*
7,000 lbs.
Poids de bateau maximal
recommandé*
10,000 lbs.
Télécommande Oui Télécommande Oui
Lumière Oui Lumière Oui
Source d’électricité 12V Source d’électricité 12V
Courant d’ampère maximal 160 Ampères Courant d’ampère maximal 200 Ampères
Ceinture 2 po x 15 pi Ceinture 2 po x 15 pi
Frein
Mécanique
Frein
Mécanique
Embrayage (enroulementlibre)
Bouton pivotant
Embrayage(enroulement libre)
Bouton pivotant
Contrôles
Distance/
Interrupteur
dans le
treuil
Contrôles
Distance/
Interrupteur
dans le
treuil
La consommation actuelle (Amperage) et la vitesse de la ceinture varient selon la charge, la
position du bateau, la position de la remorque, la configuration de la remorque, le niveau de charge
de la batterie, l’angle de la rampe, l’état de la remorque submergée, la position du navire et d’autres
facteurs. Surveillez de près le fonctionnement et recherchez les changements de vitesse et de son
du treuil pour éviter de le surcharger. À mesure que le navire s’approche du support de l’avant, la
ceinture s’accumulera à un diamètre plus grand dans le tambour, ce qui réduira l’efficacité du treuil.
Instructions d’installation

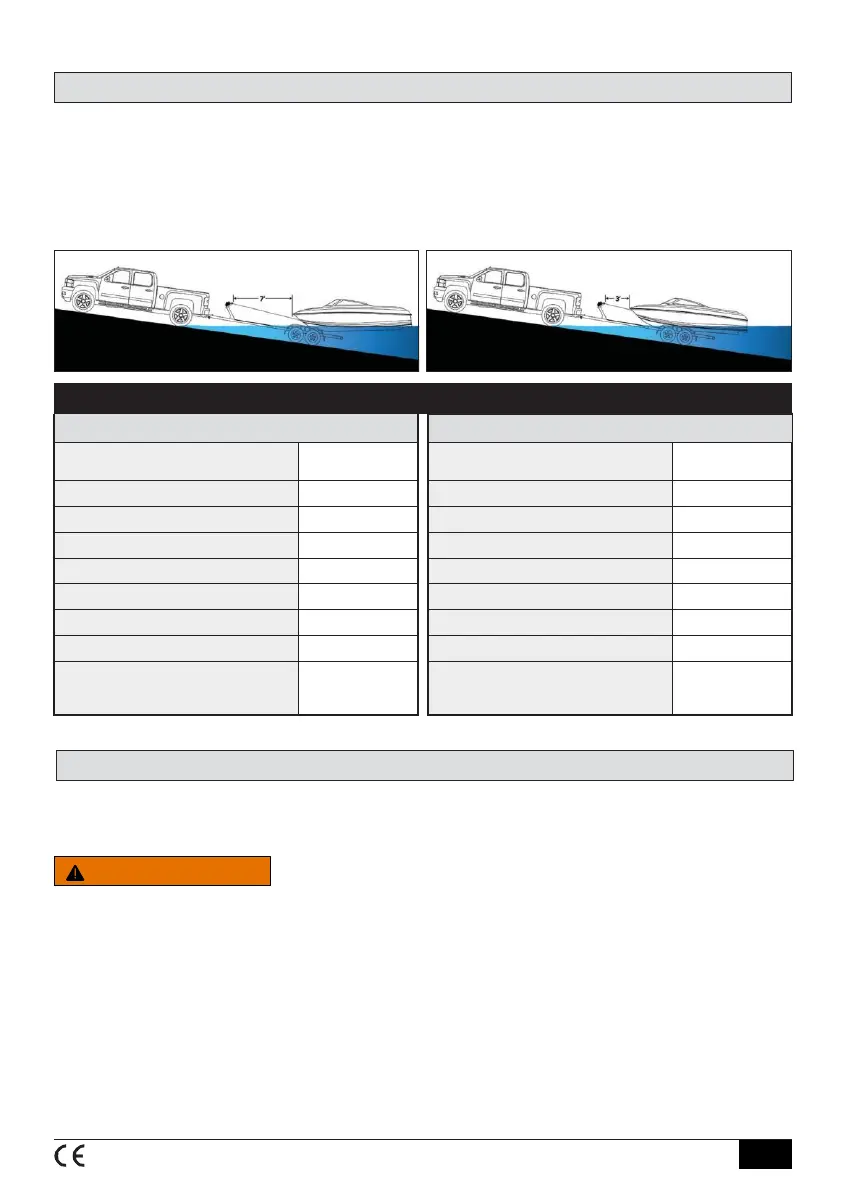

Distance approximative pour que le bateau
entre en contact avec la remorque, alors qu’il
flotte encore principalement
Distance approximative pour le bateau de sortir de
l’eau et d’être jeté dans la remorque par le treuil,
alors qu’il ne flotte plus la plupart du temps
*Fait référence à la capacité de la 1
ère
couche dans les applications marines. Reportez-vous à la page “Meilleures Pratiques” pour plus de détails.
AVERTISSEMENT
©2021 Horizon Global Americas Inc. • F4088-00 REV D (7871) 08/2021
F5
