Entretien

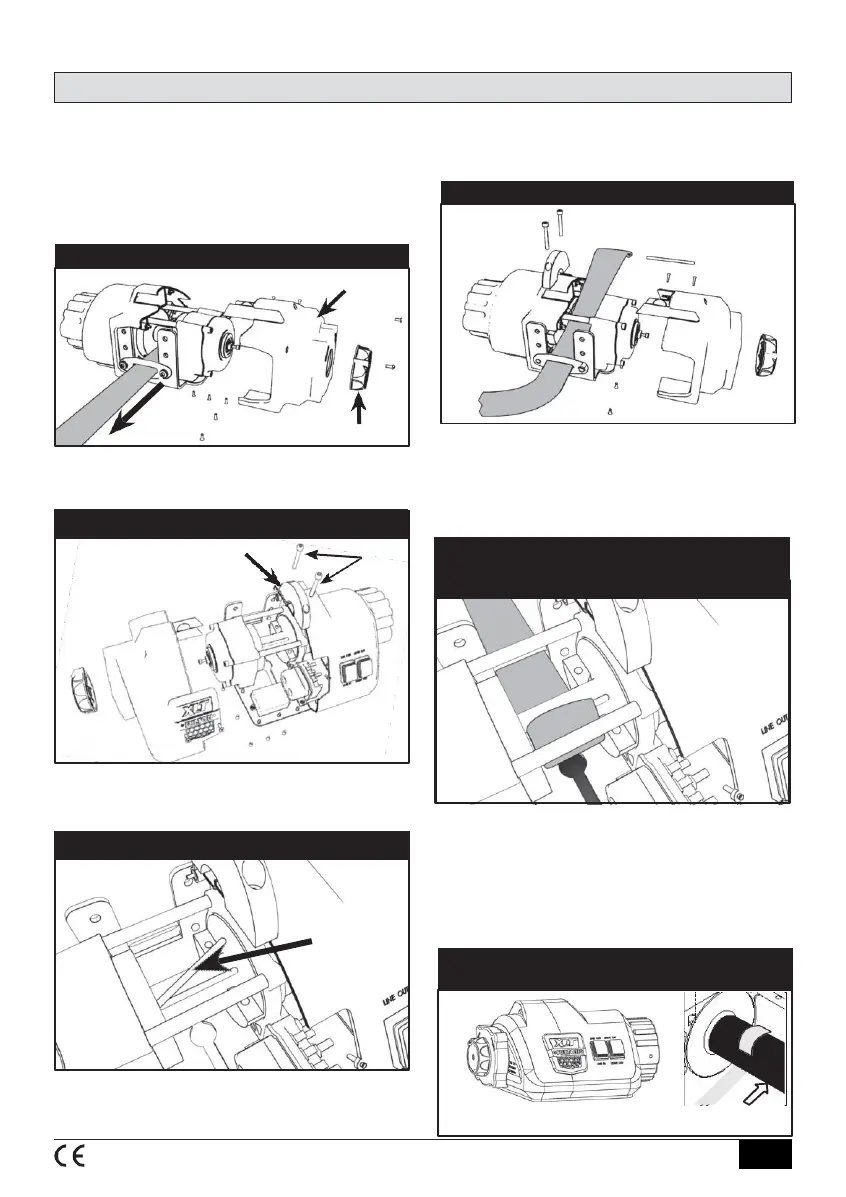

Figure 11 – Remplacementde la ceinture
4. Retirez les deux boulons de l’anneau fendu.
5. Retirez le cerceau fendu.
Figure 14 – Installezla nouvelle sangle
Figure 15
Installer la goupille de retenue et l’anneau de
fractionnement
6. Enlever la sangle usée et la goupille de
retenue.
7. Insérez la ceinture à travers le col de la ceinture et
insérez la goupille de retenue de la ceinture à
travers la boucle de ceinture.
8. Insérez la goupille et la sangle de retenue de
ceinture dans la fente de tambour de treuil.
9. Remplacer le collier fendu et serrer les boulons de
torsion à 24 livres-pieds.
10. Remplacerle couverclelatéral.
11. Remplacer le bouton d’embrayage et serrer à 12 livres-
pieds.
12. Rouler la sangle sous le tambour, en appuyant et en
tenant le “LINE IN” jusqu’à ce que la sangle soit
complètement enroulée. Gardez la tension sur la sangle
pendant que vous roulez.
Figure 13 – Retirer la goupille de retenue
Goupille de
rétention
Assurez-vous que la sangle est enroulée en dessous.
Figure 12 – Retirezle cerceaufendu
3.1 Remplacement de la ceinture
1. Débranchez le bouton de l’embrayage.
2. Dévissé toute la sangle.
3. Retirez le bouton d’embrayage et le couvercle latéral
comme indiqué.
Couvercle amovible
Bouton d’embrayage
Figure16 - Remplacer le bouton de couverture et
d’embrayage
©2021 Horizon Global Americas Inc. • F4088-00 REV D (7871) 08/2021
F13
