Instructions d’installation
1.4.2 Recommandations de batterie et taille du câble
Une batterie entièrement chargée et de bonnes connexions sont essentielles pour que le treuil fonctionne
correctement. L’exigence minimale pour la batterie est de 650 ampères de démarrage à froid. La distance
entre la batterie et le treuil aura un effet sur la tension appliquée au treuil. Plus la distance est éloignée,
plus la baisse de tension se produira. Pour aider à réduire la chute de tension, de plus grands fils seront
nécessaires pour de plus grandes distances. Reportez-vous au tableau 3 pour la jauge minimale
recommandée, en fonction de la distance entre la batterie et le treuil.
1.4.3 Routage des câbles de batterie
Dirigez toujours les câbles de la batterie le long d’un chemin qui permet aux câbles d’être fixés avec des
ceintures. Des câbles électriques lâches ou incertains peuvent causer des blessures graves ou la mort.
Option 1 : Cette option exige que la batterie se charge lorsqu’elle n’est pas utilisée.
1. Fixer la batterie à la remorque.
2. Connecter les câbles positifs et négatifs directement à la batterie.
Option 2:
1. Cette option est idéale lorsqu’un navire utilise toujours le même véhicule de remorquage.
2. À l’aide du tableau 3, sélectionnez la jauge de câble correcte pour la longueur du câble utilisé.
3. Planifier le routage.
4. Sécurisez lâchement le cordon d’alimentation le long du chemin.
5. Confirmez que le cordon d’alimentation est protégé contre les bords tranchants, la chaleur et les
pièces mobiles. Considérez la flexion du châssis et les vibrations, qui pourraient endommager le
câble.

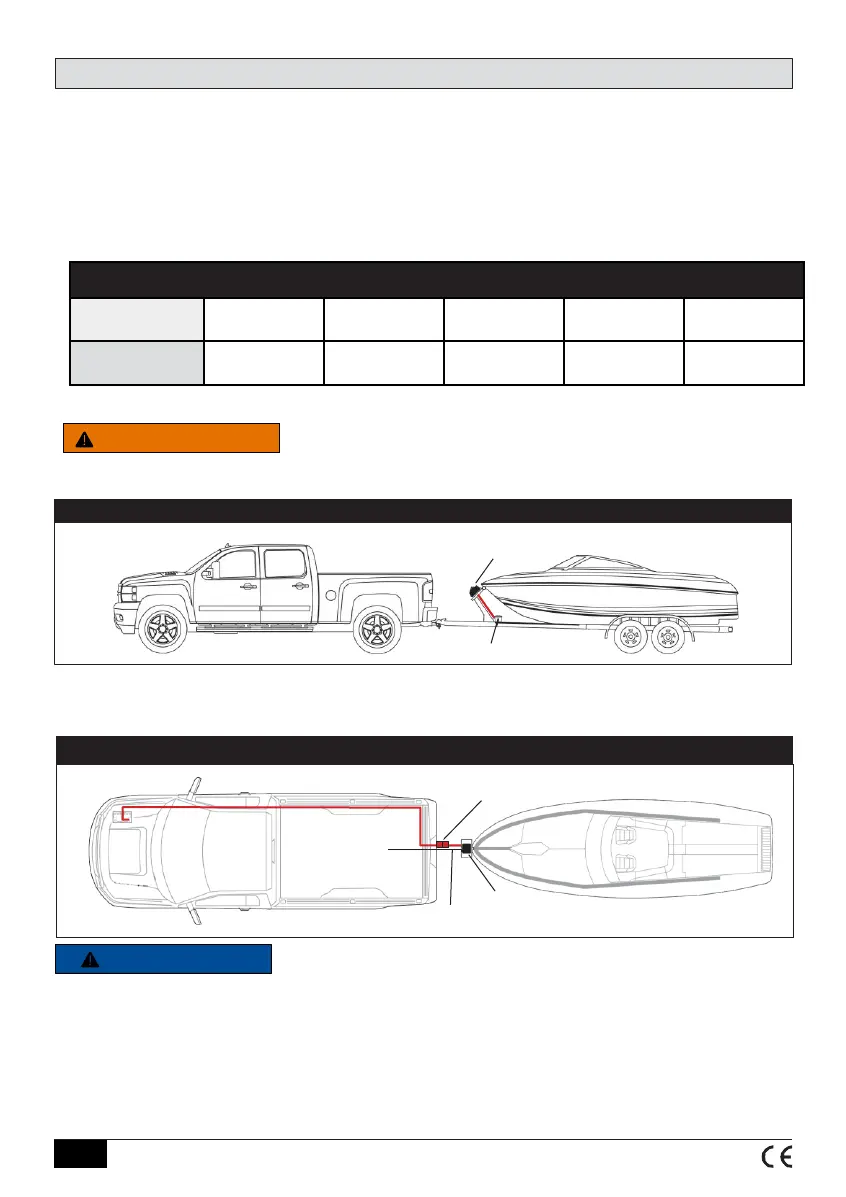

Figure 6 - Option de câblage1
Treuil
Batterie
Figure 7 - Option de câblage2
Prise de connexion rapide
Batterie
Treuil
Terre
Il est recommandé que la connexion de câblage pour l’option 2 soit faite par un installateur expert
AVERTISSEMENT
AVIS
©2021 Horizon Global Americas Inc. • F4088-00 REV D (7871) 08/2021
F8
Tabla 3 – Taille de fil par longuer
