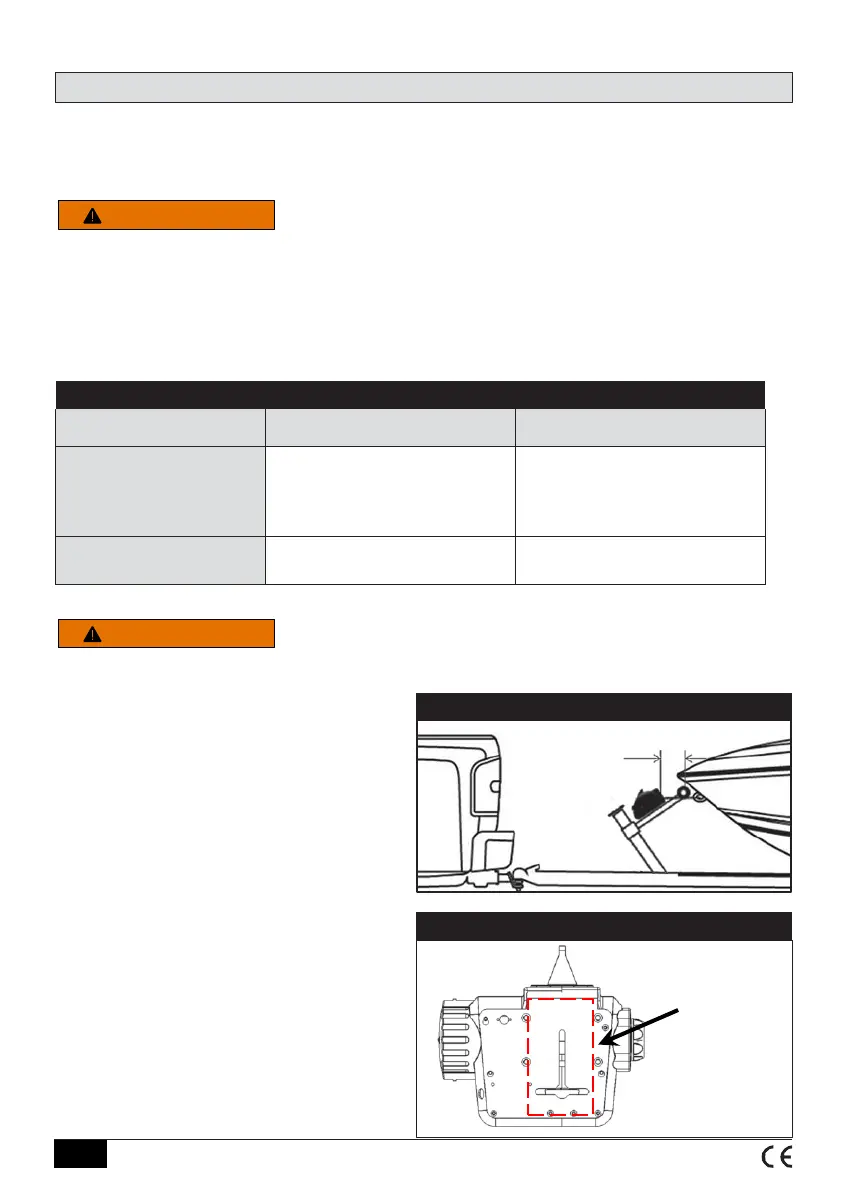

Requisitos de piezas para el montaje
Consulte la Tabla 2 a continuación para la cantidad y tamaños de pernos, y la torsión requerida.
El sistema de montaje indicara el largo de los pernos.
SIMPRE apriete los pernos de montaje a los valores especificados para su cabrestante en la Tabla 2.
SIEMPRE Utilice piezas de grado 5 (clase 8.8 métrica).
NUNCA suelde lo pernos de montaje.
SIEMPRE elija el largo de perno adecuada para su aplicación.
SIEMPRE confirme el largo del perno necesario para garantizar una conexión adecuada con la rosca.
Un mínimo de dos roscas completas deben sobresalir de la tuerca.
Instrucciones de instalación
1.2 Seleccione la ubicación de montaje
SIEMPRE elija un lugar de montaje que sea lo suficientemente fuerte para soportar la capacidad
máxima de tracción de su cabrestante.
El cabrestante debe colocarse de modo que la
correa salga del cabrestante horizontal hacia el
ojo de proa cuando el barco esté
completamente cargado en el remolque.
El pasa correas debe estar a un mínimo de 6"
de distancia del ojo de proa cuando el barco
está completamente cargado en el remolque.
Vea la figura 2.
Figure 3 - MountingSurface
Área
mínima
Para
Montaje
4.5”x 6”
Figure 2 - MountLocation
Distancia mínima
desde el ojo de proa
hasta el cabrestante,
cuando el barco está
completamente
cargado en el
remolque
6”
Tabla 2 - Requisitos de torsión de montaje
cabrestante
28-30 pies-libras 28-30 pies-libras
1.2.1 Consideraciones para el
montaje del cabrestante
La superficie de montaje debe ser igual o mayor
a la superficie de montaje del marco del cabrestante.
Vea la figura 3.
Se requieren tres juegos de pernos, arandelas,
y tuercas de 3/8“, grado 5, para montar
este cabrestante.
©2021 Horizon Global Americas Inc. • F4088-00 REV D (7871) 08/2021
S6
