Instrucciones de instalación
1.4.2 Recomendaciones de batería y tamaño del cable
Una batería completamente cargada y buenas conexiones son esenciales para que el cabrestante
funcione correctamente. El requisito mínimo para la batería es 650 amperios de arranque en frío. La
distancia desde la batería hasta el cabrestante tendrá un efecto en el voltaje aplicado al cabrestante.
Cuanto más lejos la distancia, más caída de tensión se producirá. Para ayudar a reducir la caída de
tensión, se necesitarán alambres más grandes para distancias más grandes. Consulte la tabla 3 para ver
el calibre de cable mínimo recomendado, en basado en de la distancia desde la batería hasta el
cabrestante.
1.4.3 Enrutamiento de cables de batería
Siempre dirija los cables de la batería a lo largo de una ruta que permita que los cables se asegure con
amarres. Los cables eléctricos sueltos o sin asegurar pueden causar lesiones graves o la muerte.
Opción 1: Esta opción require que la batería se cargue cuando no esté en uso.
1. Asegure la batería al remolque.
2. Conecte los cables positivos y negativos directamente a la batería.
Opción 2:
1. Esta opción es ideal cuando un barco siempre utiliza el mismo vehículo de remolque.
2. Usando la tabla 3, seleccione el medidor de alambre correcto para la longitud del cable utilizado.
3. Planificar la ruta de enrutamiento.
4. Asegure holgadamente el cable de alimentación a lo largo de la trayectoria.
5. Confirme que el cable de alimentación está protegido de bordes afilados, calor y partes móviles.
Considere la flexión del chasis y la vibración, que podrían dañar el cable.

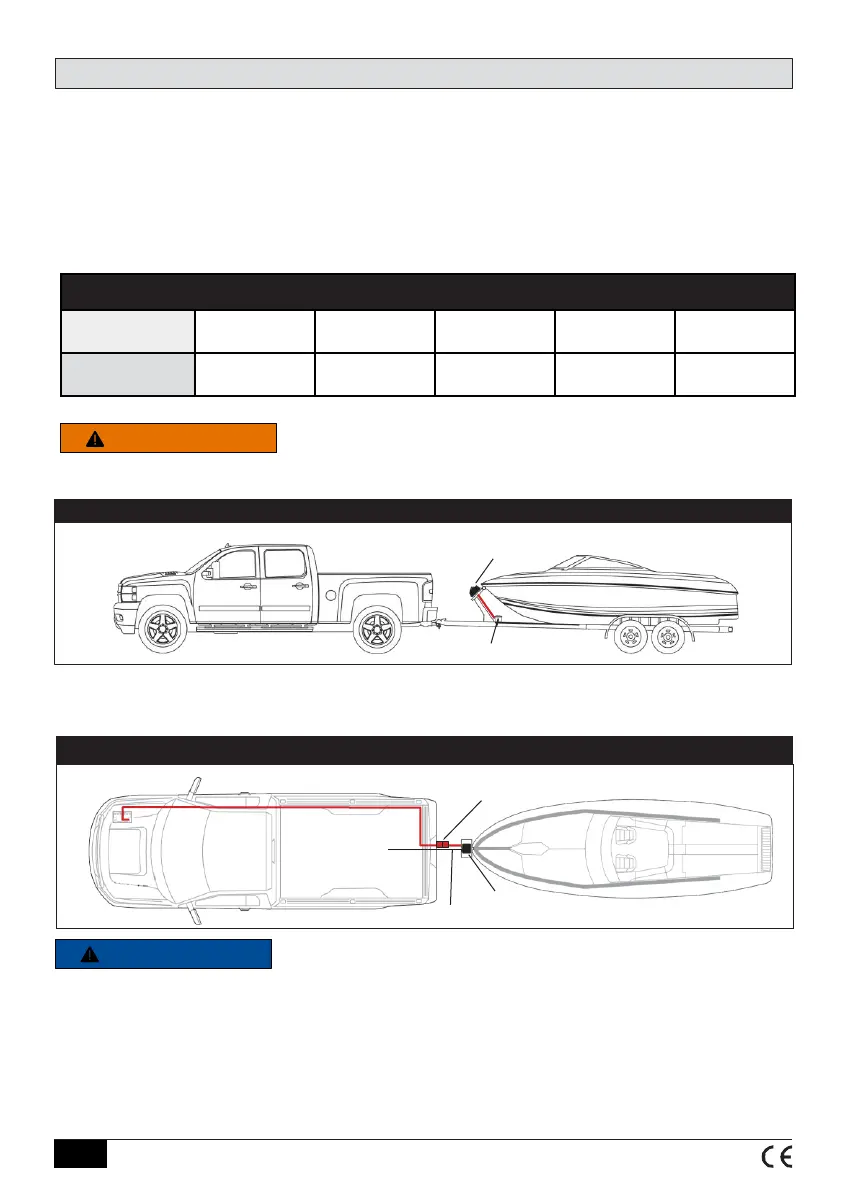

Figura6 - Opciónde cableado1
CABRESTANTE
BATERIA
Figura7 - Opciónde cableado 2
ENCHUFE DE CONEXIÓN RÁPIDA
BATTERIA
CABRESTANTE
TIERRA
Se recomienda que la conexión del cableado para la opción 2 sea realizada por un instalador experto
©2021 Horizon Global Americas Inc. • F4088-00 REV D (7871) 08/2021
S8
ADVERTENCIA
AVISO
Tabla 3 – Tamaño de cable basado en el largo
LARGO DEL
CABLE
5’ 10’ 15’ 20’ 25’
