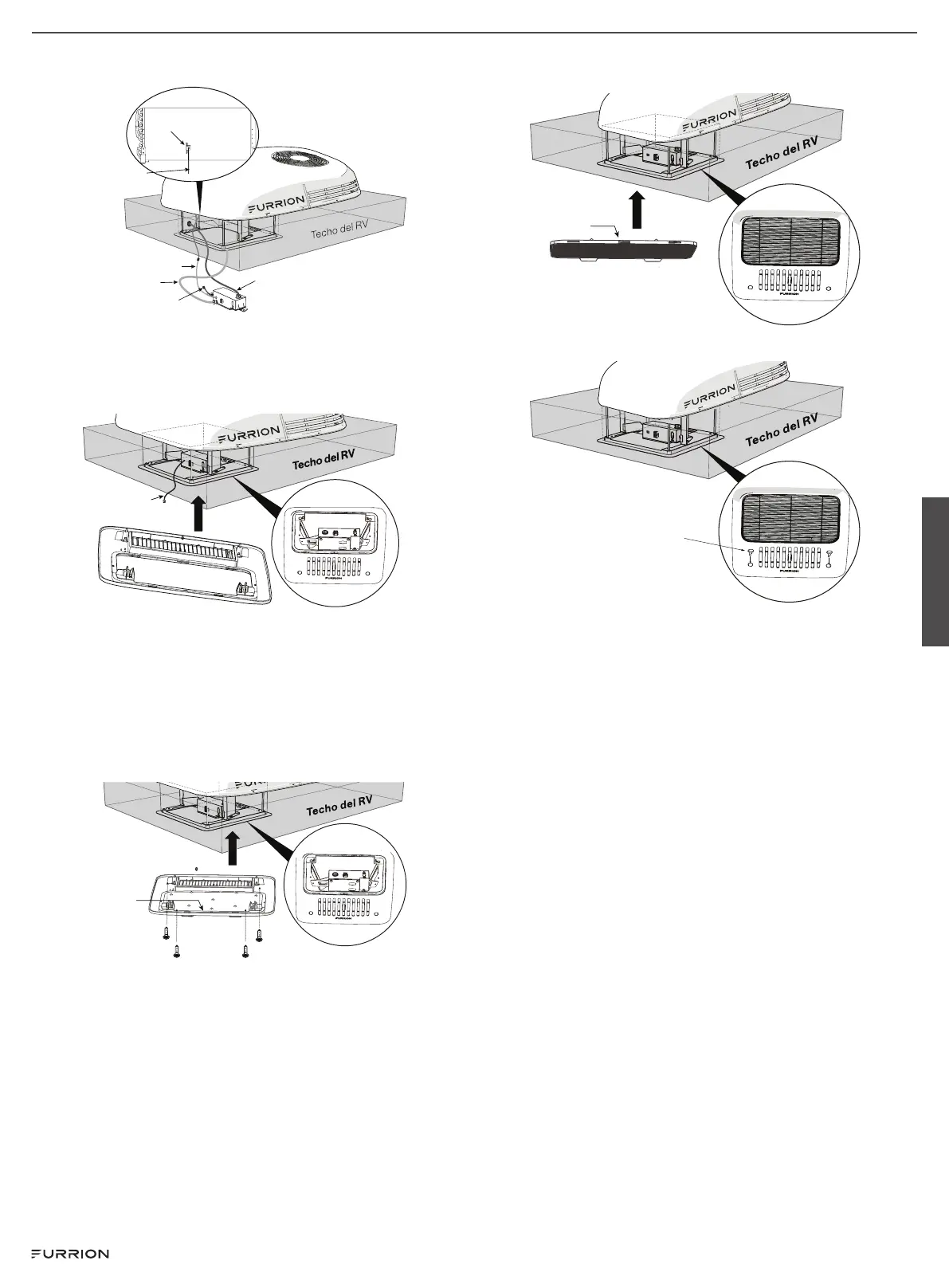

3. Conecte el sensor de congelación.
Cable de la unidad
para el techo
Cable de
alimentación de
115 V CA
Cable del sensor
Cable del sensor
de congelación
Sensor de
congelación
Abrazadera
Instalación fi nal
1. Esconda/aparte el cable LED (línea blanca, etiquetada con
“LED”). Este cable se reserva para opciones de iluminación.
Cable LED
2. Instale la cubierta de la caja de distribución de aire (Air Distribution
Box, ADB) sobre el armazón de montaje y fíjela con los 4 tornillos
largos proporcionados. También se pueden usar 8 tornillos de
cabeza chanfl eada de 1.5” (38mm) (máx.) en el RV.
NOTA: Asegúrese de que la marca que indica “THIS WAY
FRONT” (ESTE LADO HACIA ADELANTE) esté orientada hacia
adelante (la dirección del vehículo) durante la instalación.
Techo del RV
3. Alinee las lengüetas del fi ltro con las ranuras de acoplamiento y
empuje para encajar los fi ltros dentro de la cubierta de la ADB.
Fre nte
4. Instale las tapas roscadas para cubrir los orifi cios de los tornillos.
Tapa roscada
Ahora su nuevo aire acondicionado para techo está completamente
instalado en el techo del RV.
Español
CCD-0007273 Rev: 11-04-22
- 36 -
