SUBWOOFER + SUBWOOFER -
MINIMUM
4 OHM
MASTER SLAVE
+ -
RCA
INPUT
+
-
PF-4004
4B. SORTIE RELIÉE EN INTERNE (PF-8003D) - BOBINES EN
PARALLÈLE
L'amplificateur PF-8003D fournit une double connexion de sortie afin
de simplifier le câblage lors de l'utilisation de deux subwoofers ou d'un
subwoofer à double bobine. Les bornes positives et négatives du subwoofer
sont connectées en interne ou reliées en parallèle. Pour les subwoofers à
double bobine (2 x 4 ohms) ou munis de deux bobines simples (4 ohms),
branchez chaque bobine sur une borne positive et négative. Pour un
subwoofer standard à bobine simple, branchez celle-ci sur une borne
positive ou négative.
4C. BRANCHEMENT AVEC PONTAGE (PF-1802, PF-8003D ET
PF-4004)
En connectant un haut-parleur ou un subwoofer à la borne positive d'une
voie et à la borne négative de l'autre voie, vous combinez les sorties de
deux voies en une seule. Cela vous procure des niveaux plus élevés en
sortie, comme mentionné dans les caractéristiques, mais vous devez
respecter l'impédance de charge minimale, car le non-respect de cette
précaution endommagerait l'amplificateur.
PF-8003D

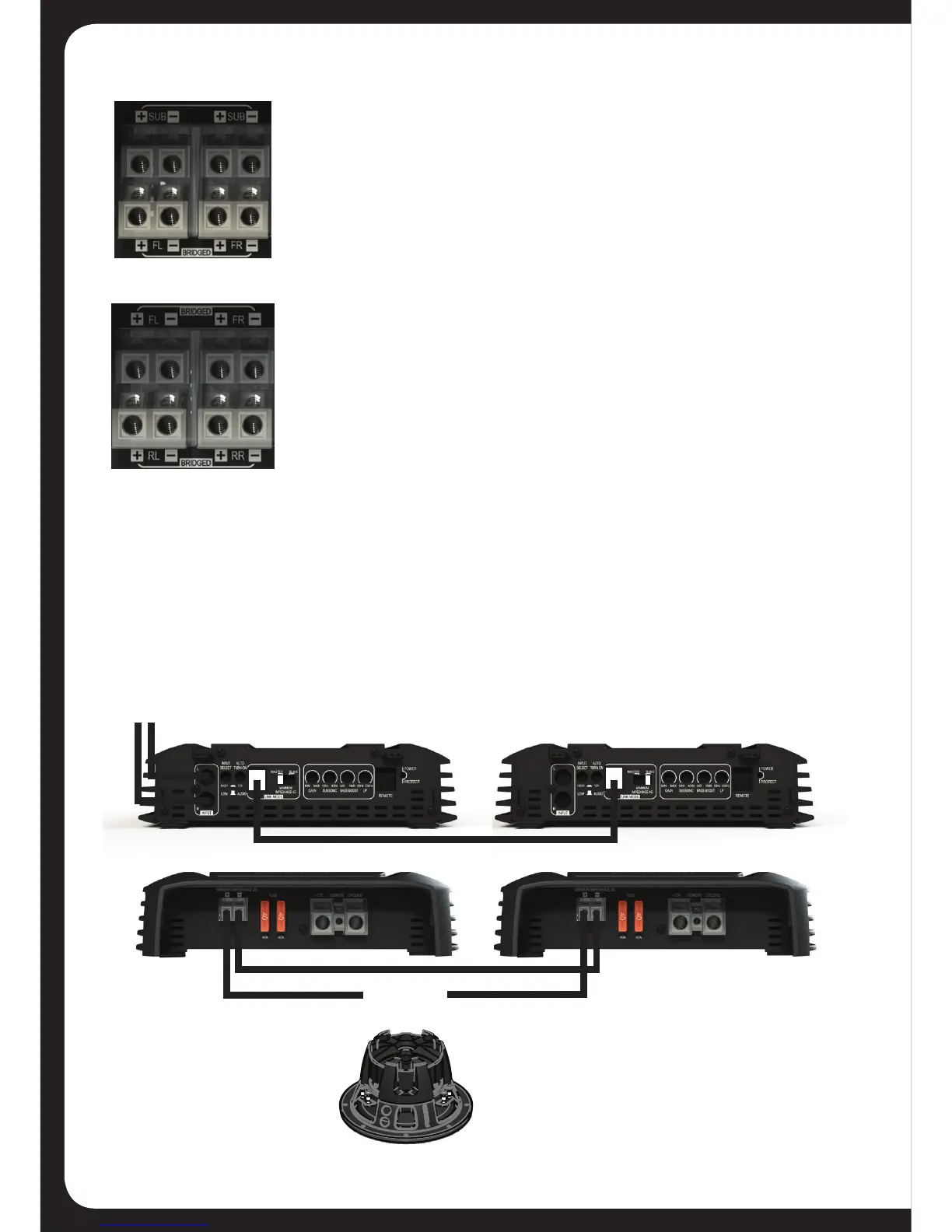

MODE LIAISON (PF-8001D)
Ce mode permet à deux amplificateurs PF-8001D d'être pontés afin de délivrer une puissance de
sortie double à 4 ohms. Ne branchez pas un haut-parleur de plus faible impédance car cela pourrait
endommager l'amplificateur et annulerait la garantie du produit. L'amplificateur PF-8001D doit être
installé et connecté à l'aide du câble de données fourni. L'amplificateur dont l'entrée RCA est reliée à la
source (unité principale) doit être réglé sur « Master ». Cet amplificateur contrôle tous les paramètres et
le deuxième amplificateur doit être réglé sur « Slave ». Le subwoofer doit être branché conformément au
diagramme ci-dessous et l'impédance minimale des haut-parleurs est de 4 ohms.
