4.1.9 Canal de contrôle 9 - Dimmeur, filtre frost, filtres correcteur, prisme
0 Fermé
1 - 63 Dimmeur lente
64 - 95 Ouvert
96 - 127 Filtre frost
128 - 159 Prisme rotatif
160 - 191 Filtre correcteur 3200 K
192 - 255 Filtre correcteur 5600 K
4.1.10 Canal de contrôle 10 - contrôle de la rotation du prisme
0 Pas de rotation
1 - 126 Rotation à droite à vitesse diminuante
127 - 128 Pas de rotation
129 - 255 Rotation à gauche à vitesse croissante

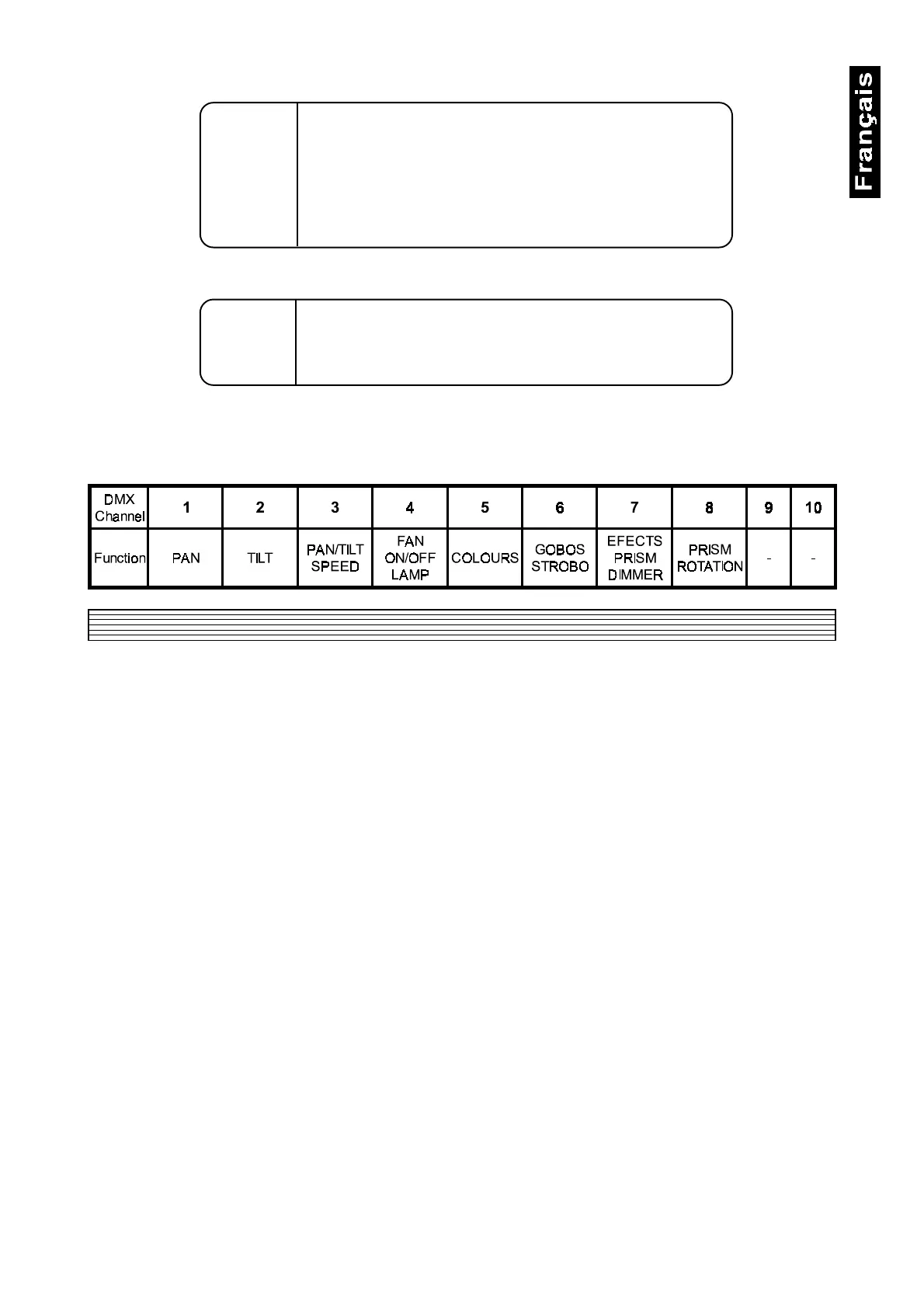

4.2 Fonction des canaux de contrôle - protocole 8 bit:
Pour l'usage du contrôleur FUTURELIGHT CP-64 SC5:
5. Codage du projecteur
L'unité de contrôle à la tête du SC-530/570 permet de coder l'adresse initiale DMX des projecteurs. L'adresse
initiale est le premier canal à partir le projecteur répond au contrôleur DMX.
Lorsque vous codez l'adresse initiale au canal 5, le SC-530/570 occupera les canaux 5 à 12.
Assurez-vous qu'il n' y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres
appareils DMX.
Lorsque deux ou plus projecteurs SC-530/570 sont codés à la même adresse initiale, ils fonctineront
synchronement.
Procédure:
1. Mettez le SC-530/570 sous tension et attendez jusqu'à le reset soit effectué ("rSt" clignote dans l'affichage).
2. Pressez la touche Mode pour acceder au menu principal. Pressez les touches Up/Down jusqu'à ce que
l'affichage indique "A001". Pressez la touche Enter pour confirmer la séléction (le caractère "A" clignote).
3. Pressez les touches Up/Down pour séléctionner l'adresse désirée.
4. Pressez la touche ENTER pour confirmer la séléction ou la touche Mode pour l'annuler.
Contrôle:
Après avoir codé tous les SC-530/570 vous pouvez commencer avec le maniement via vôtre contrôleur DMX.
Attention:
Après avoir mis le SC-530/570 sous tension, le projecteur reconaîtra s'il recoit des signaux DMX-512 ou non. S'
il n'y a pas de signaux DMX à la douille entrée DMX, "A001" avec l'adresse codée clignotera dans l'affichage.
Cette situation est possible quand:
-la fiche 3-pôle XLR (câble avec les signaux DMX du contrôleur) n'est pas connectée à l'entrée du SC-530/570
-le contrôleur est mis hors tension ou défectueux
-le câble ou le connecteur es défectueux ou le câble de signal n'est pas connecté correctement avec l'entrée
Attention:
Au scanner ulterieur, le câble DMX doit être obturé par une résistance de 120 W . La résistance est nécéssaire
pour un fonctionement correcte des scanner.
