Future light SC - 570 - 3 Installation; Allgemeine Hinweise; Anschluß Ans Netz; Anschluß an den DMX-512 Controller; Verbindung Projektor - Projektor

7
• Korrekturfilter 3200°K und 5600°K • Frostfilter und rotierendes 3-Facettenprisma • 6 hochwertige Steppermotoren
für weiche Spiegelbewegung • Wahlweise 16-Bit- oder 8-Bit-Auflösung der Spiegelbewegung (64 Mikroschritte) •
15°-Weitwinkelobjektiv (optional 12°) • Verminderter Geräuschpegel über reduzierbare Lüfterleistung möglich •
Automatisch rückstellende Thermo-Sicherung • Integrierte Steuereinheit für digitale Einstellung der Startadresse,
Lampenschaltung etc. • DMX-512 Steuerung über jeden handelsüblichen DMX-Controller möglich • Belegt 8/10
DMX-Steuerkanäle • Passende FUTURELIGHT Controller: CP-64 SC-5 Controller, C-64 MKII Controller, C-128
Controller, CP-192 Controller
2. Einführung
Wir freuen uns, daß Sie sich für einen FUTURELIGHT SC-530/SC-570 entschieden haben. Sie haben hiermit ein
intelligens, leistungsstarkes und vielseitiges Beleuchtungssystem erworben.
Nehmen Sie den FUTURELIGHT SC-530/SC-570 aus der Verpackung.
Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
2.1 Einsetzen der Lampe
LEBENSGEFAHR !
Lampen nur bei ausgeschaltetem Gerät einsetzen !
Netzstecker ziehen !
Zum Einsetzen der Lampe lösen Sie die Gehäuseschrauben an der Seite. Setzen Sie für den SC-530 eine
24V/250W Lampe und für den SC-570 eine MSD 200W oder MSD 250W Lampe ein.
Setzen Sie keine Lampe mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung
entwickeln höhere Températuren, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Garantie.
Setzen Sie nun die Lampe ein. Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten
Sie auch unbedingt die Hinweise des Lampenherstellers. Vergewissern Sie sich, daß die Lampe auch richtig fest
in der Fassung sitzt.
Schließen Sie das Gehäuse wieder, und ziehen Sie die Gehäuseschrauben fest an.
Schalten Sie das Gerät nur bei geschlossenem Gehäuse ein.
3. Installation
3.1 Allgemeine Hinweise
BRANDGEFAHR !
Achten Sie bei der Installation des Gerätes bitte darauf, daß sich im Abstand von
mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.

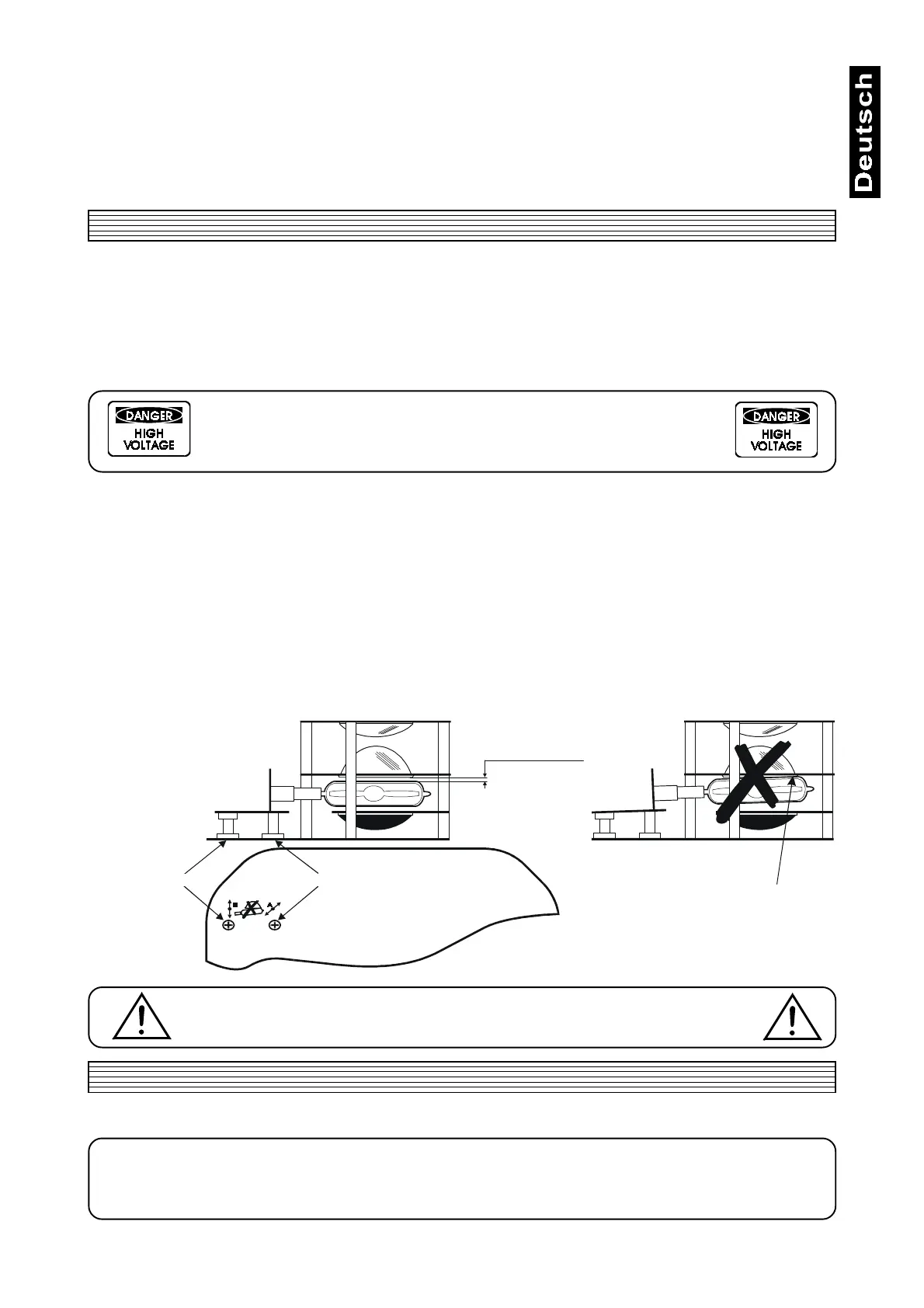

LAMPENJU
S
TIERUN
G
SC
-570:
Optimaler Abstand
1 - 1,5 mm
Justierschraube “A”
Optimalen Abstand
von Linse einhalten!
Justierschraube “B”
RICHTIG FALSCH
LAMPEN-
JUSTIERUNG
