6. Montage der Motorsense

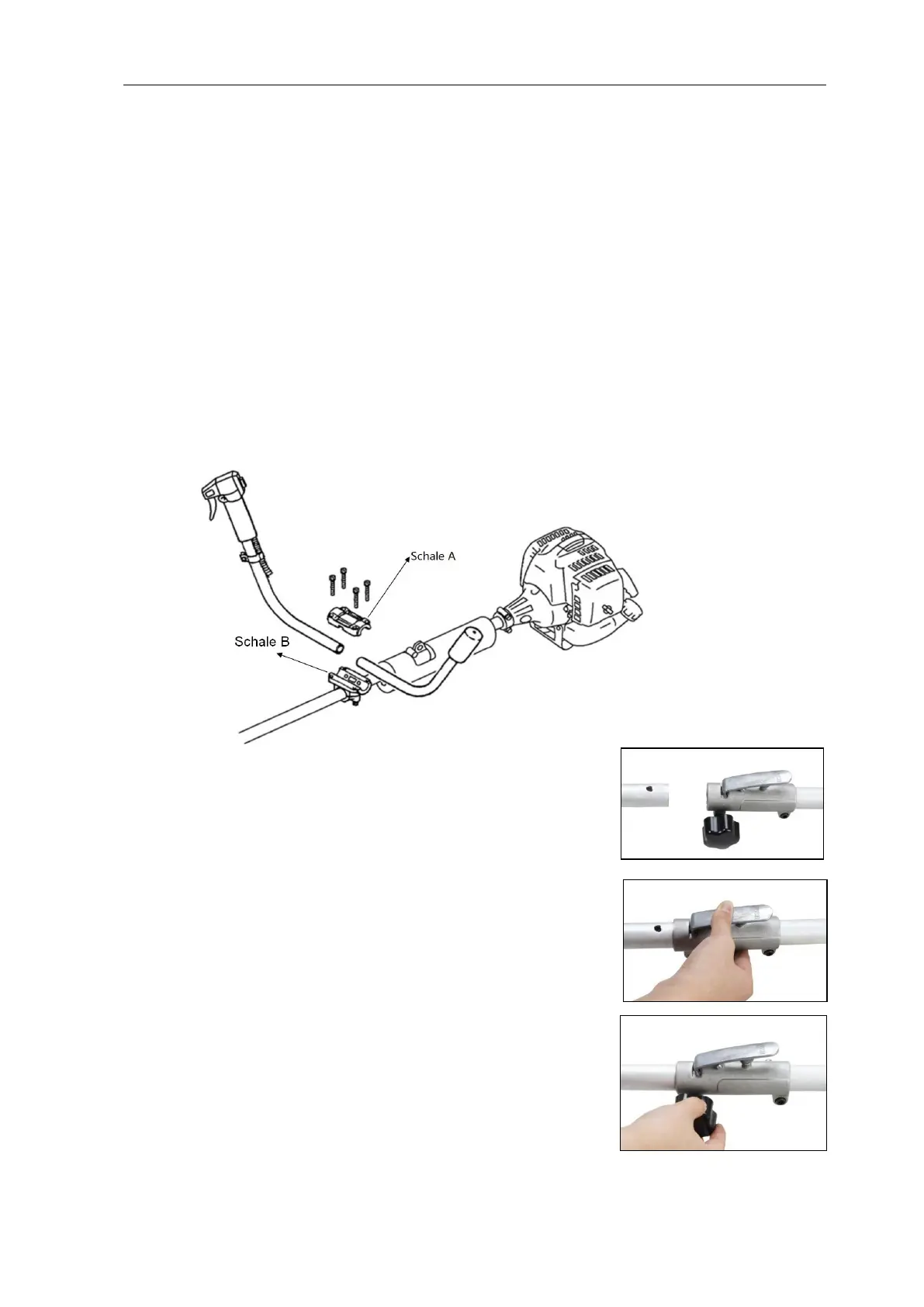

Anbau des Handgriffs
Der Handgriff muss vor Benutzung montiert werden.
Zur korrekten Montage folgen Sie den nachfolgenden Abbildungen.
Montage des Griffrohres für die Benutzung
Setzen Sie Schale B je nach oben und unten auf das Schaftrohr, verschrauben Sie beide
Schalen und das Schaftrohr mit einander.
Legen Sie den Griff in die vorgesehene Klemmbuchse, welche schon am Schaftrohr
angebracht ist. Legen Sie jetzt die andere Schale darauf und verschrauben beide
Halbschalen und das Griffrohr miteinander. Beachten Sie unbedingt die Abb. "Bauteile", um
sicherzustellen, dass sich der Griff in der richtigen Position befindet!
Montage der Antriebsachse
1). Die Antriebsachse an die Hauptwelle anlegen, so dass das
Loch der Achse dem Sperrbolzen des Verbindungsstücks
ausgerichtet ist.
2). Den Sperrbolzen betätigen, und die Antriebsachse in die
Hauptwelle einführen. Den Sperrbolzen loslassen und
sicherstellen, das der Sperrbolzen in das Loch einrastet.
3). Die Flügelschraube im Uhrzeigersinn drehen, um die
Verbindung zu sichern.
