Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01

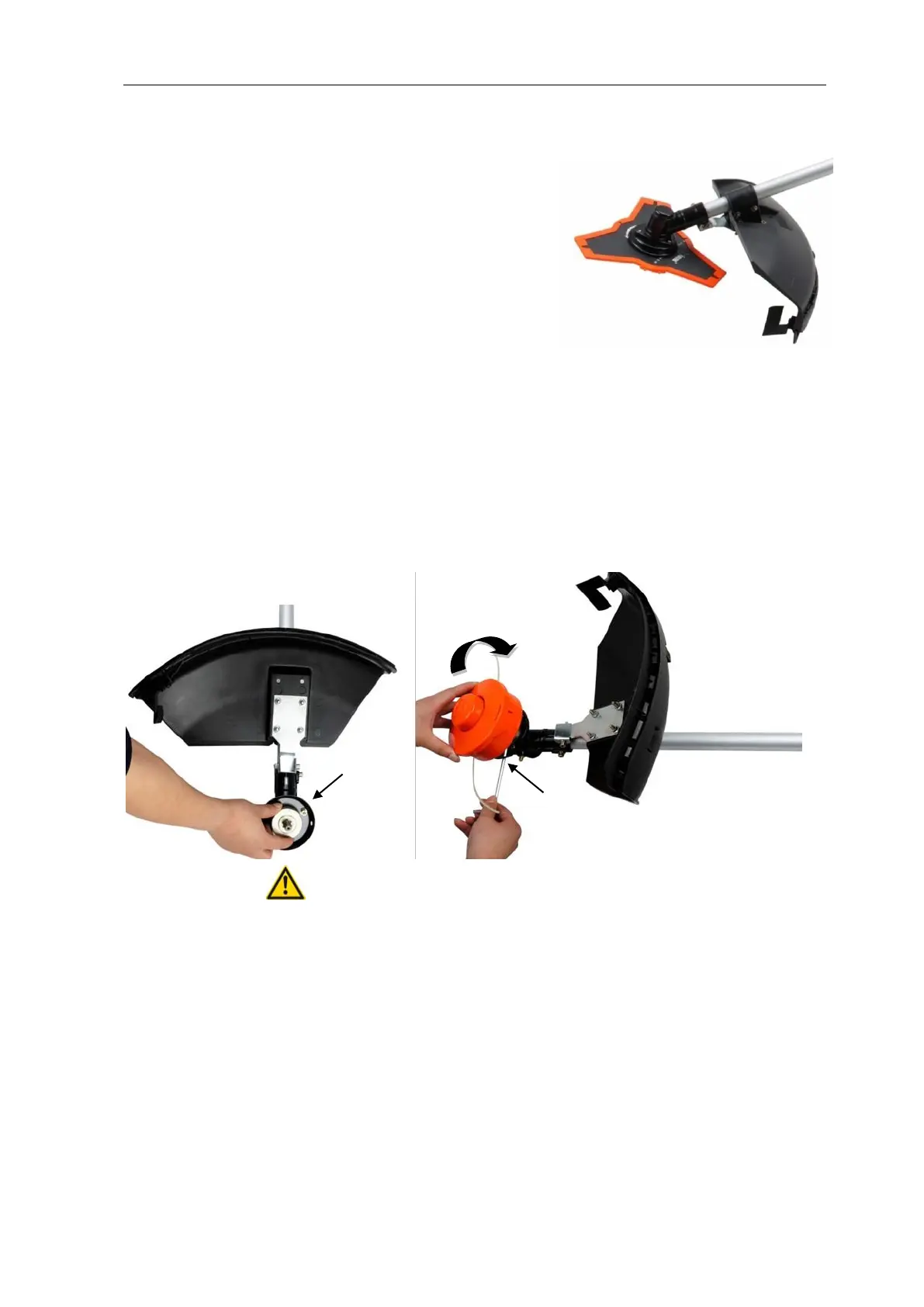

Installation du carter de protection
Installez le protège-lame sur le tube de l'arbre
d'entraînement contre le carter de la boîte de vitesses.
Serrez le support de la protection afin que la protection
de la lame ne bouge pas ou ne glisse pas vers le bas
pendant l'opération.
Montage du coupe-bordures
Étape 1 :
Insérez la clé (1) dans le trou de la tête de l'engrenage de manière à ce que l'arbre de
transmission soit verrouillé. Dévissez et retirez l'écrou. Comme il s'agit d'un écrou de sécurité,
veuillez vous assurer qu'il y ait un filetage gauche.
Étape 2 :
Montez le disque d'écartement (2) et installez la bobine de fil sur l'arbre de transmission. Et
ensuite serrez à la main.
Avertissement !
Assurez-vous que tous les composants soient correctement assemblés et installés et que
toutes les vis soient bien serrées.
