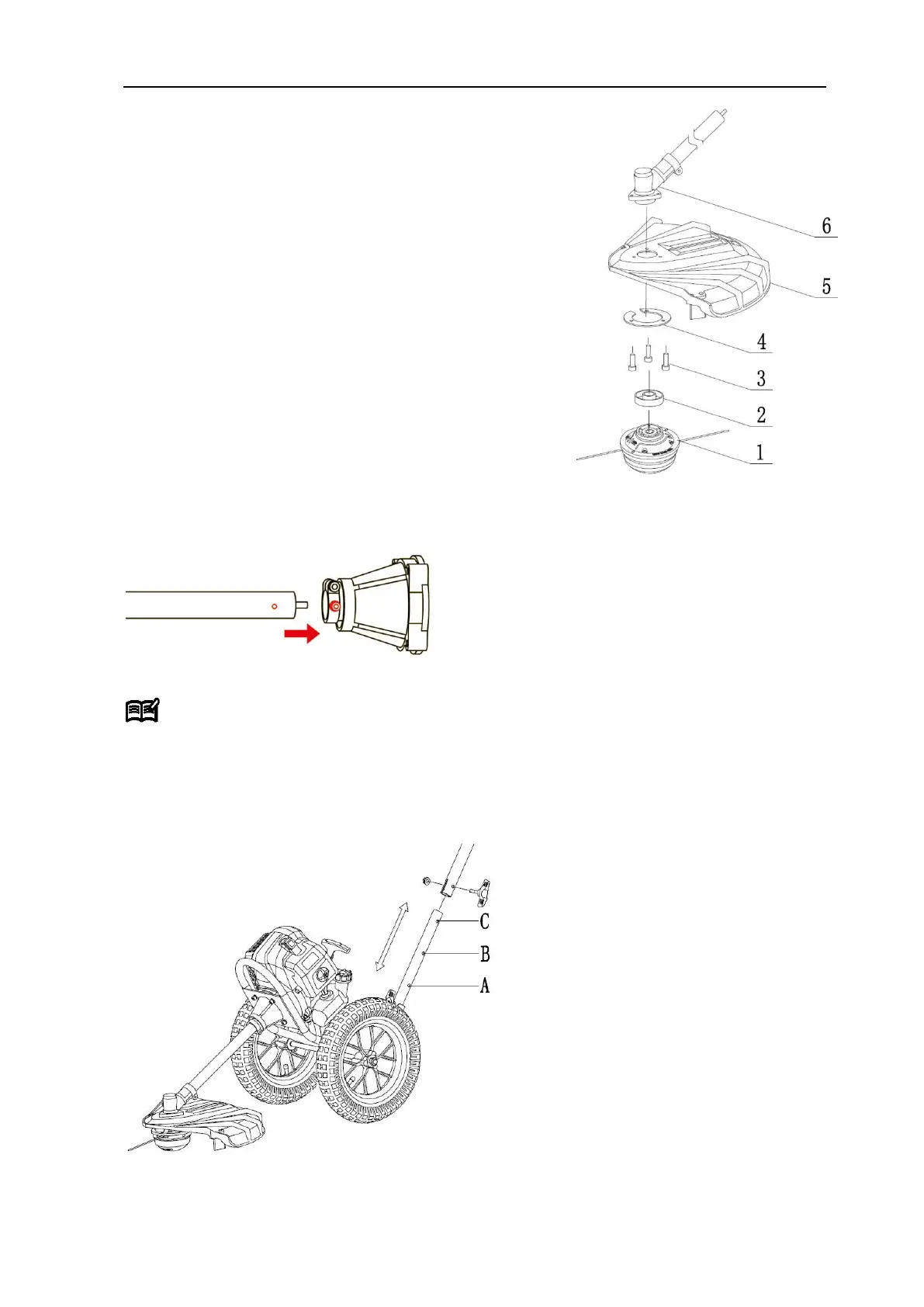

■ Montage du carter de protection
Fixez le carter de protection (5) et le couvercle de la
transmission (4) avec la transmission (6) à l'aide des
vis (3) fournies et serrez ces vis.
■ Montage tête de coupe
Placez le support (2) sur l'arbre de transmission sous le
carter de protection (5)
Utilisez l'outil fourni pour bloquer l'engrenage et serrez
la tête de coupe à la main (Remarque : filetage à
gauche)
■ Montage du tube de transmission
Poussez l'arbre de transmission dans la cloche d'embrayage. Assurez-vous que le trou de
la transmission se trouve du côté de la vis du boîtier et serrez la vis.
■ Réglage de la hauteur
INFORMATION
Ce périphérique est doté d'un réglage en hauteur pour s'adapter aux différents
utilisateurs et ainsi assurer de meilleures conditions de travail.
Utilisez les vis des trous A, B, C sur le tube inférieur et réglez la machine à votre hauteur
en serrant les vis à la main.
