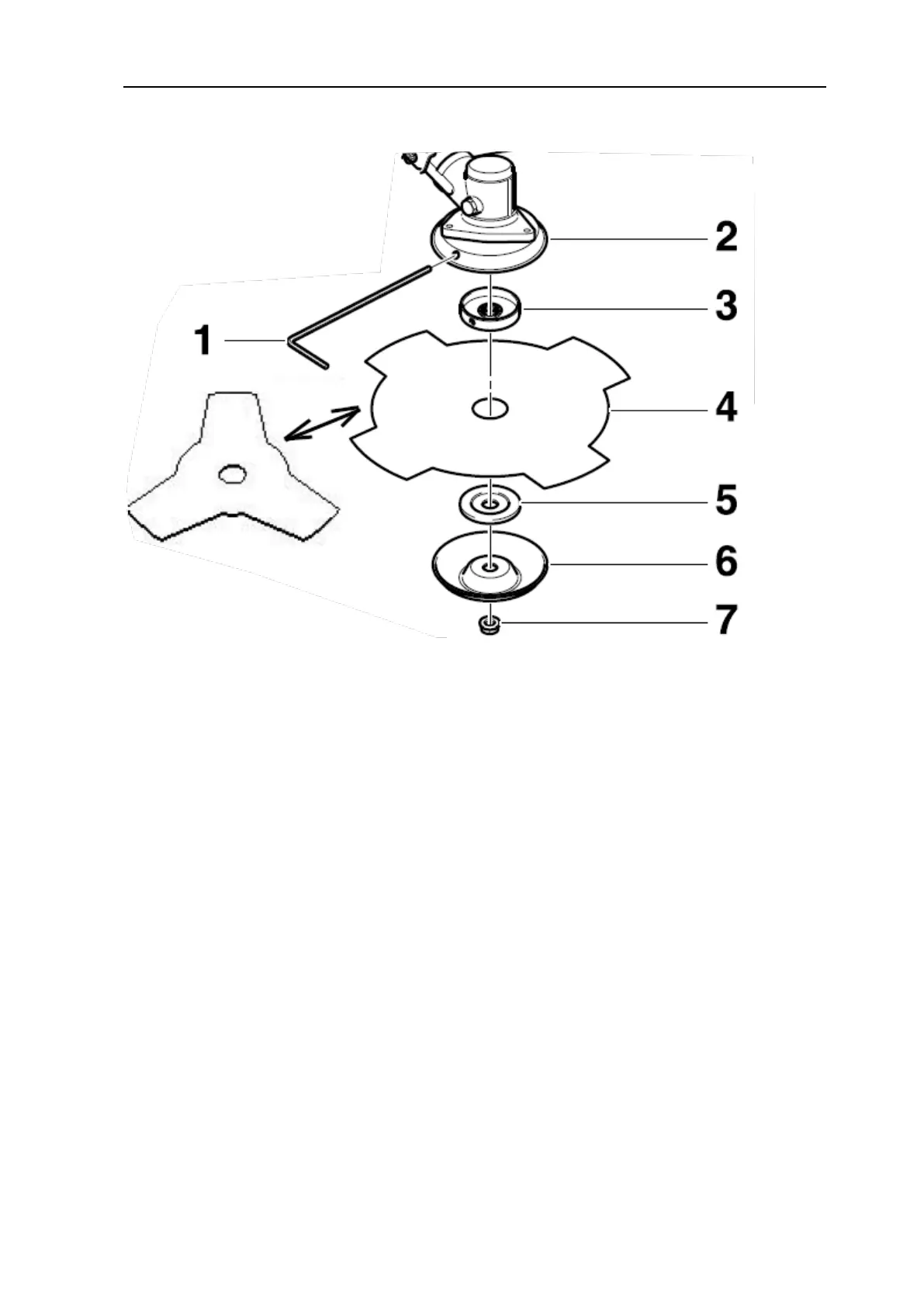

Montage des Metallblatts
Schritte:
- Entfernen Sie den Sicherungssplint (falls vorhanden).
- Die Kontermutter (7) durch Drehen im Uhrzeigersinn von der Welle abschrauben.
Gegebenenfalls den Sensenkopf (2) mittels des Inbusschlüssels (1) blockieren
(siehe obiges Bild). Hinweis: Die Kontermutter ist mit einem Linksgewinde
versehen.
- Die Tellerscheibe (6) und Unterlegscheibe (5) entfernen.
- Mittels Inbusschlüssel (1) den Sensenkopf blockieren. Falls erforderlich, die
Befestigungsscheibe (3) leicht drehen.
- Das Messer (4), die Unterlegscheibe(5) und die Tellerscheibe (6) wie gezeigt
positionieren.
- Die Kontermutter (7) aufschrauben und mit Hilfe des Ringschlüssels gegen den
Uhrzeigersinn festziehen.
- Achtung! Aus Sicherheitsgründen muss nach jeweils 10 Werkzeugwechseln die
Kontermutter (C7) durch eine neue ersetzt werden.
- Den Splint wieder anbringen.
- Innensechskantschlüssel entfernen und die Bewegungsfreiheit des
Schneidwerkzeugs prüfen.
