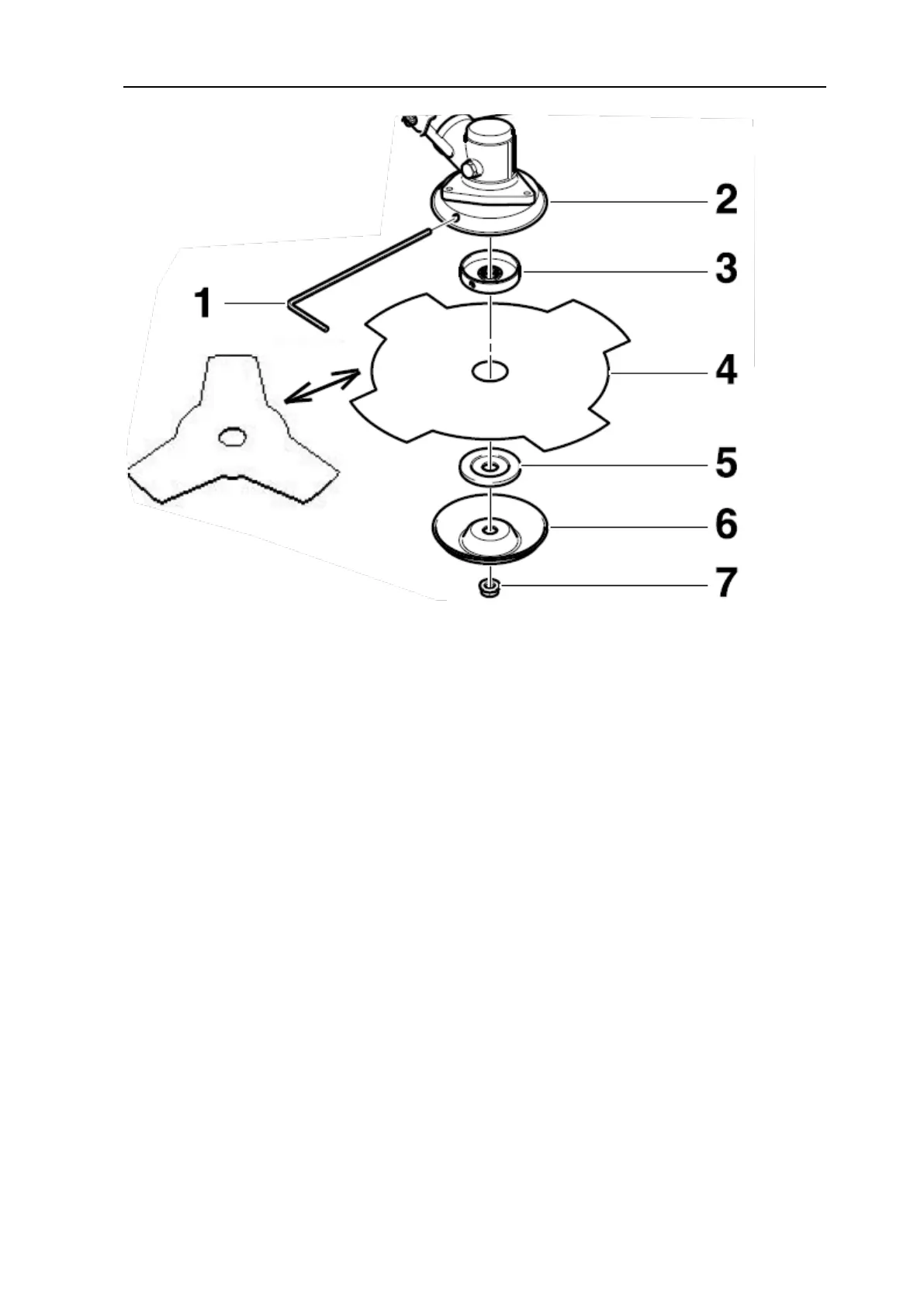

Étapes à suivre :
- Retirez la goupille de sécurité (le cas échéant).
- Dévissez le contre-écrou (7) de l'arbre en le tournant dans le sens des aiguilles d'une
montre. Le cas échéant, bloquer la tête de la sonde (2) à l'aide de la clé Allen (1) (voir
l'image ci-dessus). Remarque : le contre-écrou est doté d'un filetage à gauche.
- Enlever la rondelle (6) et la rondelle plate (5).
- Bloquer la tête de coupe au moyen de la clé Allen (1). Si nécessaire, tourner
légèrement la rondelle de fixation (3).
- Positionner la lame (4), la rondelle (5) et la rondelle plate (6) comme indiqué.
- Visser le contre-écrou (7) et le serrer dans le sens inverse des aiguilles d'une montre à
l'aide de la clé polygonale.
- Attention ! Pour des raisons de sécurité, le contre-écrou (C7) doit être remplacé par un
nouveau après chaque 10 changements d'outils.
- Remettre la goupille fendue en place.
- Retirer la clé Allen et vérifier la liberté de mouvement de l'outil de coupe.
